スラストパッド(STP)

E-9533

  • 9533.jpg

  • 9533.jpg

仕様/価格

オーダーNo. No. 適合グラブスクリュー 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
912548 STP-12 SGT-M6 4 700 在庫 在庫〇 追加 DL DL
912549 STP-16 SGT-M8 4 800 在庫 在庫〇 追加 DL DL
912550 STP-20 SGT-M10 17 950 在庫 在庫〇 追加 DL DL
912551 STP-25 SGT-M12 33 1,100 在庫 在庫〇 追加 DL DL
912552 STP-32 SGT-M16 59 1,700 在庫 在庫〇 追加 DL DL
912553 STP-40 SGT-M20 105 2,350 在庫 在庫〇 追加 DL DL

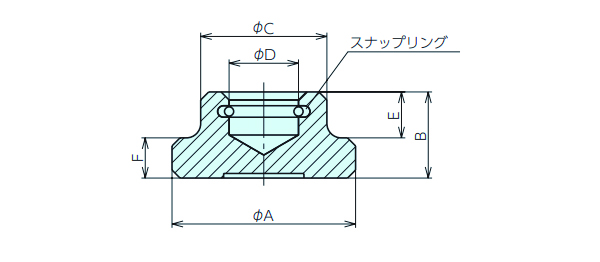

寸法図・サイズ表

選択 オーダーNo. No. A B C DH12 E F
912548 STP-12 12 7 10 4.6 4 2.5
912549 STP-16 16 9 12 6.1 5 4
912550 STP-20 20 11 15 8.1 6 5
912551 STP-25 25 13 18 8.1 7 6
912552 STP-32 32 15 22 12.1 7.5 7
912553 STP-40 40 16 28 15.6 8 9

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スラストパッド(STP) SUM22L 焼入(HRC50-60) 黒染め(四三酸化鉄被膜)

特長

■グラブスクリュー(SGT)とセットでご使用ください。
■ワークの表面が不均一あるいは、傾いている場合などに効果的です。
■5°までフレキシブルに回転し、傾斜面でも確実にクランプします。

構成図

使用例

マシニング加工のストッパ用アタッチメントとしてご使用いただけます。

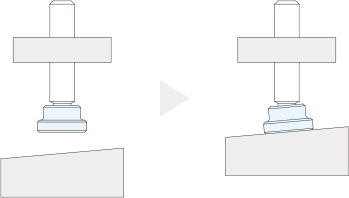

傾斜面のワークに対して、あたり面が倣って押さえます。



使用方法

●グラブスクリューと組み合わせて使用する場合

ワークをスラストパッドに当てるもしくは、グラブスクリューを回し、スラストパッドをワークに当ててください。







■注意事項

スイベル角度以内でご使用ください。

取付方法

●グラブスクリューSGTとスラストパッドSTPの組み付け方法



スラストパッドに組み込まれているスナップリングの切れ目に対し、グラブスクリューを図1のように傾斜させて挿入し、さらに、図2のようにグラブスクリューを持ち上げるようにして押し込んでください。
組み付けは手の力で十分です。
ハンマーなどで叩き込まないでください。無理な組み付けはスナップリングの破損の原因となります。



修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
