トグルダウンクランプ6800S

E-9476

  • 9476S.jpg
  • 9476S.jpg

トグルクランプ

仕様/価格

オーダー
ボルト径xピッチx
長さ(並目)
全長x全高 保持力kN 質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
R1 R2 DXF STEP
992314 6800S-2 M6x1.0x35 78x129 1 1.2 0.26 14,400 在庫 在庫〇 追加 DL DL
992315 6800S-3 M8x1.25x45 112x186 1.4 2.5 0.47 15,800 在庫 在庫〇 追加 DL DL
992316 6800S-4 M8x1.25x65 140x220 2 3 0.69 18,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M O P Q R1 R2
992314 6800S-2 6 54 20 5.5 25 20 24 25 12 6 12.5 30 27 13 105° -3~6 1 1.2
992315 6800S-3 8 80 20 7.1 43 27 - 36 18 7.5 - 32 - 16 105° 0~12 1.4 2.5
992316 6800S-4 10 100 34 8.5 61 30 30 45 20 12 - 45 - 22 105° -8~21 2 3

材質・熱処理・表面処理

名称 材質 表面処理
トグルダウンクランプ6800S SS400 亜鉛メッキ

特長

■安全性を考慮した操作レバー
操作レバーは手にジャストフィットする形状のため、作業者の負担を軽減します。
また、滑りにくい表面に仕上げてあるため安全です。
■高い耐久性で確実にクランプ
ベースは駆動部に焼入れブシュ・ベアリングを組むことにより、高い耐久性を有しています。
また、肉厚鋼板を使用することにより、強力な締め付けを行っても、反り変形がないため、確実なクランプが可能。
■誤操作・誤作動防止
レバーを握らないと操作ができないため、誤作動を防止します。

構成図

使用例

●操作レバーを立ててクランプ、操作レバーを寝かせてアンクランプを行います。
●リンク機構の行き端寸前のわずかなストロークをを利用してクランプします。
●全ストローク(行き端~戻り端)としては大きな隙間が得られることに加え、ワンタッチ操作があるため、高い作業性が得られます。

●主に、組み付け用ラインでのワーク保持 ・軽切削加工用クランプ ・溶接時のワーククランプ ・装置への組み込みによるユニット固定でご使用頂けます。
 また、金属加工での穴あけ・溶接・曲げ・研削・検査・組み付けの他、木材や樹脂の接着・穴あけ・切断・フライス加工でもご使用頂けます。

使用方法

注意事項

・クランプの能力を超えた使用は、作動不良・変形・破損・怪我等に繫がりますのでおやめください。
・操作レバーや可動部で手や指などを挟まないようにしてください。

取付方法

■製品の取付方法

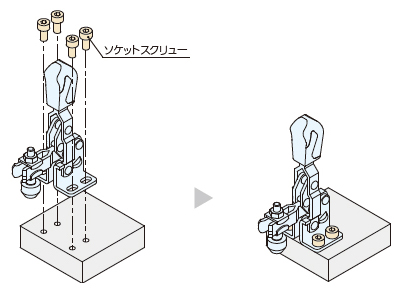

 製品寸法図のDを参考にプレートにタップを設けてください。
 プレートにソケットスクリューでトグルクランプを取り付けます。

■アタッチメントの取付方法
 ご使用の前にアタッチメントの取り付け、調整を行います。

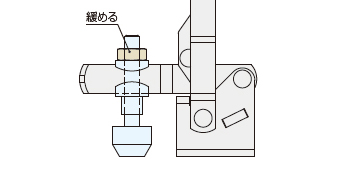

アタッチメントを上部のネジを緩めます。

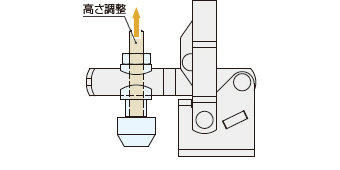

アタッチメントの高さをクランプしたいワークに合わせて調整します。

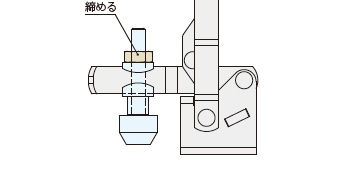

調整後、ナットを締め付けます。

使用用途に応じたアタッチメントへの交換が可能です。
詳細は下記表をご確認ください。
※アタッチメントは別売りです。

●アタッチメント適合表

アタッチメント クランピングスクリュー
6890
サポーティングアーム
6895
アライニングスクリュー
6891
スプリングスクリュー
6892
使い分け 付属のアタッチメントよりもボルトが長い仕様です。
クランプ高さを変更したい際に最適です。
2点を同時にクランプしたい際に最適です。 先端のパッドが10°まで傾くため、傾斜のあるワークの保持等に最適です。 バネの力で強くワークを保持したい際に最適です。
6800S-2 6890-2   6891-2
3800S-3 6890-3 6895-3 6891-3 6892-3
6800S-4 6890-4 6895-4 6891-4 6892-4


■アームの延長

クランピングアームエクステンション6896(別売)の取り付けにより、クランプ距離の延長が可能です。

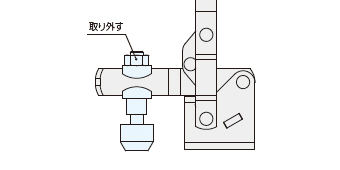

アタッチメントの取り付けを行っているボルトを緩め、アームからアタッチメントを取り外します。

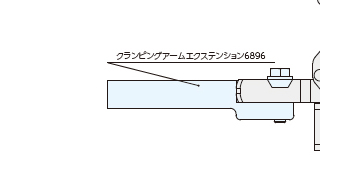

クランピングアームエクステンション6896を差し込みます。
ボルトを締め付け、取り付けを行います。

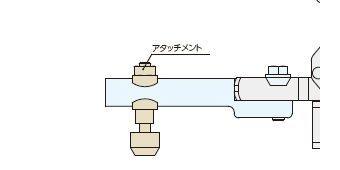

クランピングアームエクステンション6896にアタッチメントを取り付けます。

●クランピングアームエクステンション6896適合表

トグルダウンクランプ
No.
クランピングアーム
エクステンション6896 No.
6800-2 6896-2
6800-3 6896-3
6800-4

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

・変形や破損などがないか確認してください。
・切粉や粉塵環境でご使用の場合は、使用前後に切粉や粉塵の除去を行ってください。
・リンク摺動部に注油を行ってください。
・アタッチメントに緩みがないか定期的に点検してください。
・アタッチメント先端のラバーキャップ6893に経年劣化が生じた場合は、交換をおこなってください。
 適合表は下記になります。

トグルダウンクランプ
ラバーキャップ6893
680B-2 6893-2
6800-3 6893-3
6800-4 6893-3

修理対応

・本製品の修理対応は行っておりません。摩耗や破損がみられる場合は新しいものと交換をしてください。
