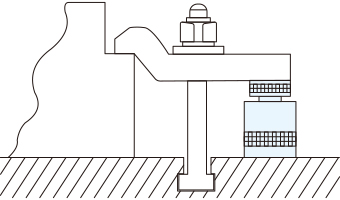

【廃番】ヒールブロック

E-9438

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー No.	No.	最小高	最大高	耐荷重 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー No.	No.	最小高	最大高	耐荷重 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	915928	HB140	140	200	350	6.9	19,900	廃番	お問合わせ	追加
	915929	HB190	190	280	600	19	47,300	廃番	お問合わせ	追加

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

選択	オーダー No.	No.	A	B	C	D	E	F	G	H
	915928	HB140	140	200	100	80	103	37	10.5	Tr65x10
	915929	HB190	190	280	140	110	140	50	15.5	Tr80x10

名称	材質	表面処理
【廃番】ヒールブロック	S45C	焼付塗装
