RoHS対応

球面フランジナット(SUS)

E-9425S

  • 球面フランジナット(SUS) PIC1

  • 球面フランジナット(SUS) PIC1

仕様/価格（1個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ネジ径（並目） 球面部 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938883 SFNM06S M6x1.0 R16 12 9,450 在庫 在庫〇 追加 DL DL
938884 SFNM08S M8x1.25 R20 15 11,500 在庫 在庫〇 追加 DL DL
938885 SFNM10S M10x1.5 R25 25 12,400 在庫 在庫〇 追加 DL DL
938886 SFNM12S M12x 1.75 R32 40 13,800 在庫 在庫〇 追加 DL DL

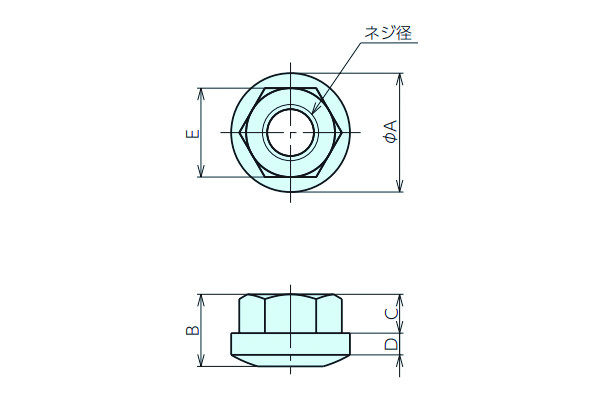

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E
938883 SFNM06S 14 10.3 7 2 10
938884 SFNM08S 18 13.7 9.5 2.5 13
938885 SFNM10S 22 17.1 12 3 17
938886 SFNM12S 25 20 15 3 19

材質・熱処理・表面処理

名称 材質
球面フランジナット(SUS) SUS316L
