RoHS対応

球面座金(SUS)

E-9426S

  • 球面座金(SUS) PIC1
  • 球面座金(SUS) PIC2

  • 球面座金(SUS) PIC1

  • 球面座金(SUS) PIC2

仕様/価格（1個価格・凹凸別売）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 適合ボルト 内径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
凸(SUS316) 938864 SW06SM M 6 8 3 2,040 在庫 在庫〇 追加 DL DL
凸(SUS316) 938865 SW08SM M 8 10 6 2,340 在庫 在庫〇 追加 DL DL
凸(SUS316) 938866 SW10SM M10 12 8 2,770 在庫 在庫〇 追加 DL DL
凸(SUS316) 938867 SW12SM M12 14.5 15 3,050 在庫 在庫〇 追加 DL DL

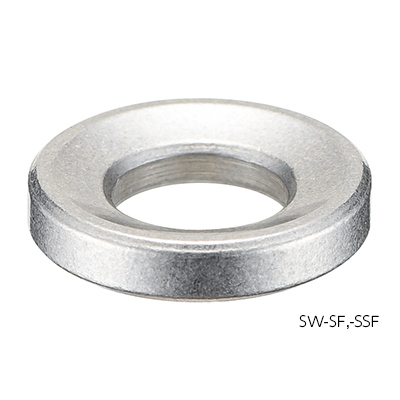

凹(SUS316) 938868 SW06SF M 6 8 3 2,040 在庫 在庫〇 追加 DL DL
凹(SUS316) 938869 SW08SF M 8 10 7 2,340 在庫 在庫〇 追加 DL DL
凹(SUS316) 938870 SW10SF M10 12 10 2,770 在庫 在庫〇 追加 DL DL
凹(SUS316) 938871 SW12SF M12 14.5 18 3,020 在庫 在庫〇 追加 DL DL
凸(SUS304) 980878 SW06SSM M 6 8 3 570 在庫 在庫〇 追加 DL DL
凸(SUS304) 980879 SW08SSM M 8 10 6 590 在庫 在庫〇 追加 DL DL
凸(SUS304) 980882 SW10SSM M10 12 8 760 在庫 在庫〇 追加 DL DL
凸(SUS304) 980884 SW12SSM M12 14.5 15 920 在庫 在庫〇 追加 DL DL
凹(SUS304) 980877 SW06SSF M 6 8 3 570 在庫 お問合わせ 追加 DL DL
凹(SUS304) 980880 SW08SSF M 8 10 7 590 在庫 お問合わせ 追加 DL DL
凹(SUS304) 980881 SW10SSF M10 12 10 760 在庫 在庫〇 追加 DL DL
凹(SUS304) 980883 SW12SSF M12 14.5 18 930 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D
938864 SW06SM 16 5 8 3°
938865 SW08SM 20 6.6 10 2°
938866 SW10SM 22 8.3 12 2°
938867 SW12SM 30 8 14.5 2°
938868 SW06SF 16 5 8 3°
938869 SW08SF 20 6.6 10 2°
938870 SW10SF 22 8.3 12 2°
938871 SW12SF 30 8 14.5 2°
980878 SW06SSM 16 5 8 3°
980879 SW08SSM 20 6.6 10 2°
980882 SW10SSM 22 8.3 12 2°
980884 SW12SSM 30 8 14.5 2°
980877 SW06SSF 16 5 8 3°
980880 SW08SSF 20 6.6 10 2°
980881 SW10SSF 22 8.3 12 2°
980883 SW12SSF 30 8 14.5 2°

材質・熱処理・表面処理

名称 材質
球面座金(SUS) SW-SM・SF：SUS316
SW-SSM・SSF：SUS304

特長

■SUS316はSUS304より孔食電位が高く、耐食性に優れた材質です。
