• ERON

RoHS対応

ステップブロック

E-9414

仕様/価格(2個1組)

オーダーNo. No. 全高 全長 全巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
914929 STB1 28.8 17.4 25.3 0.1 1,570 在庫 在庫〇 追加 DL DL
914930 STB2 45.3 26.9 25.3 0.24 2,180 在庫 在庫〇 追加 DL DL
914931 STB3 97.5 57.1 25.3 0.84 4,780 在庫 在庫〇 追加 DL DL
914932 STB4 59 34.9 38.1 0.52 3,560 在庫 在庫〇 追加 DL DL
914933 STB5 97.5 57.1 38.1 1.25 7,150 在庫 在庫〇 追加 DL DL
914934 STB6 138.8 80.9 38.1 2.54 10,500 在庫 在庫〇 追加 DL DL
914935 STB7 59 34.9 50.8 0.7 5,100 在庫 在庫〇 追加 DL DL
914936 STB8 97.5 57.1 50.8 1.66 9,300 在庫 在庫〇 追加 DL DL
914937 STB9 138.8 80.9 50.8 3.43 15,000 在庫 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E
914929 STB1 28.8 17.4 25.3 19 46
914930 STB2 45.3 26.9 25.3 28 68
914931 STB3 97.5 57.1 25.3 58 150
914932 STB4 59 34.9 38.1 36 90
914933 STB5 97.5 57.1 38.1 58 150
914934 STB6 138.8 80.9 38.1 82 210
914935 STB7 59 34.9 50.8 36 90
914936 STB8 97.5 57.1 50.8 58 150
914937 STB9 138.8 80.9 50.8 82 210

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ステップブロック S45C焼結合金 焼入HRB92 +3/0 黒染め

特長

■STB1から9迄のステップ角度は全てが同じであり、組合せができます。
■どの組合せでも平行度が維持できます。

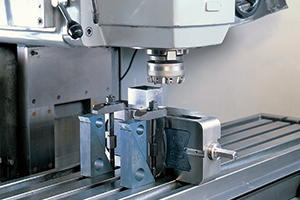

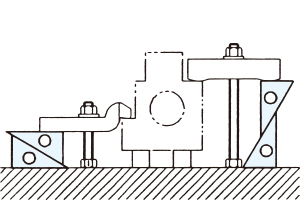

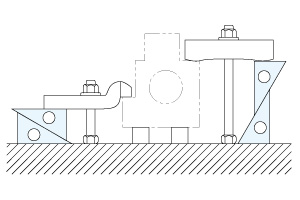

使用例
