• ERON

RoHS対応

ユニレバーアクションバイス

E-9350,9350B

仕様/価格

オーダーNo. No. 口巾 口深 口開 締付力kN 質量kg 価格 在庫設定 在庫情報 製品BOX
903203 UTS75-3 80 33 80 3.5 5 80,000 在庫 在庫〇 追加
900379 UTS100-4 106 41 113 3.5 9.2 87,000 在庫 在庫〇 追加
903204 UTS125-5 131 45 135 3.5 14 120,000 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダーNo. No. A B C F G H I J K L M N O P Q R S T U V W
903203 UTS75-3 256 80 82 325.5~405.5 151 85 60 80 37 15 13 27 33 36 56 56 14 14 11 234 14
900379 UTS100-4 313 106 108 391.5~504.5 140 94 74.5 113 40 20 16 36 41.25 40 60 70 15.5 15.5 17 279 14
903204 UTS125-5 370 131 133 434.5~569.5 161 103 89 135 47 20 16 36 41.5 41.5 66 85 22 17 19 332 16

仕様/価格 センターバー(1本)(分解図 ③)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
943893 UTS75-CB UTS75-3 14,500 × お問合わせ 追加
943894 UTS100-CB UTS100-4 14,500 × お問合わせ 追加
943895 UTS125-CB UTS125-5 14,500 × お問合わせ 追加

仕様/価格 ガイドバー(1本)(分解図 ④)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
943896 UTS75-GB UTS75-3 14,500 × お問合わせ 追加
943897 UTS100-GB UTS100-4 14,500 × お問合わせ 追加
943898 UTS125-GB UTS125-5 14,500 × お問合わせ 追加

仕様/価格 口金(2枚1組)(分解図 ⑤ ⑥)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
919659 UTS75-JA UTS75-3 44,000 × お問合わせ 追加
919660 UTS100-JA UTS100-4 49,000 × お問合わせ 追加
919661 UTS125-JA UTS125-5 56,000 × お問合わせ 追加

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F I J K L M N O P
919659 UTS75-JA 80 27 15 47 16.5 13.5 4 10 14 8 8 10 30 12
919660 UTS100-JA 106 36 20 80 13 18 5 12 18 8 8 18 35 16
919661 UTS125-JA 131 36 20 100 15.5 18 5 13 20 9 9 20.5 45 16

仕様/価格 ホールドリング(分解図 ⑦)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
943899 UTS75-HR UTS75-3 4,400 × お問合わせ 追加
943900 UTS100-HR UTS100-4 4,400 × お問合わせ 追加
943901 UTS125-HR UTS125-5 4,400 × 在庫△ 追加

仕様/価格 オイルカップ(分解図 ㉖)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
941981 OCP-1-4 全機種 480 × お問合わせ 追加

仕様/価格 キャップブッシュユニット(分解図 ⑧ ⑨ ⑩ ⑪ ㉔4一体)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
115647 UTS75-CBA UTS75-3 11,000 × お問合わせ 追加
115648 UTS100-CBA UTS100-4 11,000 × お問合わせ 追加
115649 UTS125-CBA UTS125-5 11,000 × お問合わせ 追加

仕様/価格 ハンドル一式(分解図 ㉗~㉚)

オーダーNo. No. 適合機種 価格 在庫設定 在庫情報 製品BOX
943908 UTS-HN 全機種 6,800 × お問合わせ 追加

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ユニレバーアクションバイス 本体/可動体:FC250
口金:S45C
センターバー/キャップ:S45C-D
ガイドバー:S50C
ホールドリング :SCM435
ブッシュ:BC6
オイルカップ:SS400
ハンドル本体:ADC10
本体/可動体:焼鈍(HB241以下)
口金:焼入れ(HRC37~43)
センターバー:焼入れ(HRC52~56)
ガイドバー:焼入れ(HRC50~59)
ホールドリング:焼入れ(HRC52~58)
キャップ:焼入れ(HRC40~50)
オイルカップ :SS400
本体/可動体/ハンドル:塗装
口金/ホールドリング/オイルカップ:黒染め

特長

■片手でラクラク操作が可能です。
■特殊口金が取り付けてあり、丸棒・薄板等を挟むのに適しています。
■ボール盤にお使い下さい。

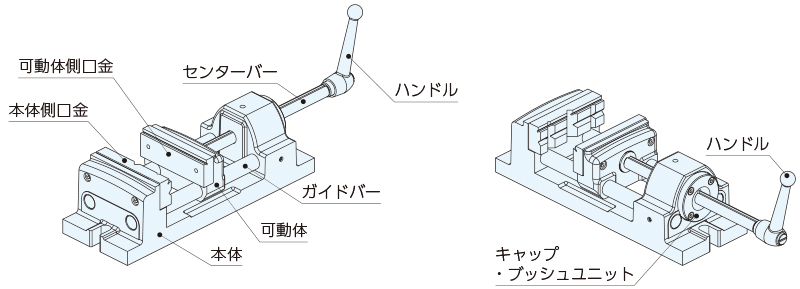

構成図

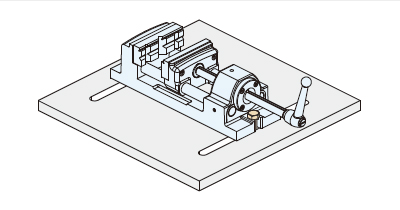

使用例

穴あけ加工のワーククランプでご使用いただけます。
ハンドルを引き上げ、可動体をワークに当て、ハンドルを放すことでワークがクランプされます。

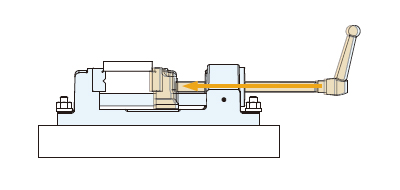

使用方法

クランプ

ハンドルを押したり引いたりするだけで、センターバーが可動します。
ワークに押し当てて右に回すとクランプします。



アンクランプ

ハンドルを左に回すとクランプ状態が解除されます。
クランプ動作と同様に操作し、可動体をワークより放してください。

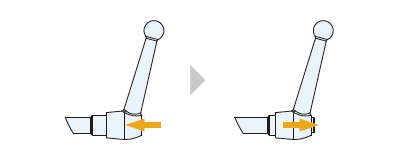

ハンドルの向きの変更方法について

ハンドルの中心にある黒いボタンを押しながらハンドルを引っ張ると、ハンドルのみが動くようになります。
これはクランプ/アンクランプ操作時にハンドルがテーブルに干渉しハンドル操作ができなくなることを防ぐこと、または増し締めをしやすくするためです。







注意事項

・クランプストロークの範囲内でご使用ください。
・クランプ操作の邪魔にならないようハンドルの向きを変更が可能です

取付方法

ボール盤のテーブルにユニレバーアクションバイスを設置し、ボルト・ナットで固定してください。
固定に必要なボルト・ナットは別売りです。



修理対応

長年ご使用で操作性等が低下した場合は、当社までオーバーホールを依頼されることをお勧めします。
当製品の修理内容・費用に関しては、オーバーホールの程度により異なります。
製品に関するコメントを添えて販売店へご依頼くださるようお願い致します。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
分解・洗浄・組立の際は怪我に十分注意してください。

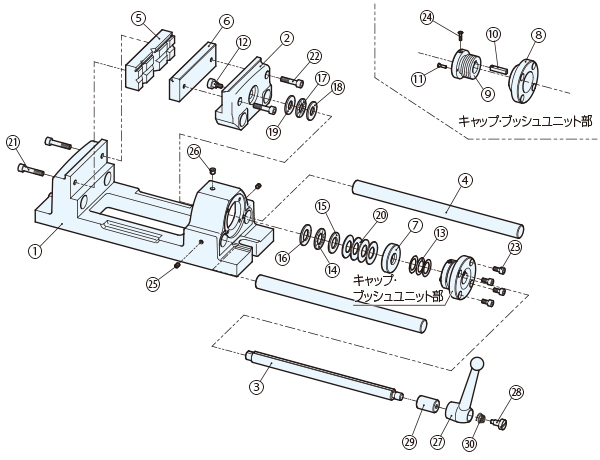

分解・組立図





部品名称 材質 個数/台   部品名称 材質 個数/台
本体 FC250 1   スラストワッシャー - 1
可動体 FC250 1   スラストニードルベアリング - 1
センターバー S45C 1   スラストワッシャー - 1
ガイドバー S45C 2   - 1
本体用プリズムジョー S45C 1   皿バネ SK3 4
可動体用プリズムジョー S45C 1   口金止めボルト(本体) SCM435 2
ホールドリング SCM435 1   口金止めボルト(可動体) SCM435 2
キャップ(メネジ) S45C 1   メネジ止めボルト SCM435 4
ブッシュ(オネジ) PBB2-H 1   キー止めネジ SS400 1
キー S45C 1   ガイドバー止めネジ SCM435 2
ブッシュピン S45C 1   オイルカップ BSクロムメッキ 1
センターバー止めボルト SCM435 1   ハンドル(本体) ADC10 1
調圧皿バネ SAE1060 1   ハンドル止めボルト S45C 1
スラストニードルベアリング - 1   スプラインブッシュ S45C 1
スラストワッシャー - 1   コーンスプリング SK5 1

※UTS125-5は3枚
