【廃番】ユニバーサルストッパー
E-9316
仕様/価格
オーダーNo. | No. | 適合T溝巾 | 適合TスロットナットNo. | 全長 | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
---|---|---|---|---|---|---|---|---|---|---|---|
DXF | STEP | ||||||||||
904653 | 74393-1 | 12 | TNM1210 | 125 | 0.55 | 41,800 | 廃番 | お問合わせ | 追加 |
![]() |
|
904654 | 74393-2 | 14 | TNM1412 | 125 | 0.55 | 41,800 | 廃番 | お問合わせ | 追加 |
![]() |
|
904655 | 74393-3 | 16 | TNM1614 | 125 | 0.55 | 41,800 | 廃番 | お問合わせ | 追加 |
![]() |
|
904656 | 74393-4 | 18 | TNM1816 | 125 | 0.55 | 41,800 | 廃番 | お問合わせ | 追加 |
![]() |
|
904657 | 74393-5 | 20 | TNM2016 | 125 | 0.55 | 41,800 | 廃番 | お問合わせ | 追加 |
![]() |
|
904658 | 74401-1 | 12 | TNM1210 | 200 | 1.9 | 52,000 | 廃番 | お問合わせ | 追加 |
![]() |
|
904659 | 74401-2 | 14 | TNM1412 | 200 | 1.9 | 52,000 | 廃番 | お問合わせ | 追加 |
![]() |
|
904660 | 74401-3 | 16 | TNM1614 | 200 | 1.9 | 52,000 | 廃番 | お問合わせ | 追加 |
![]() |
|
904661 | 74401-4 | 18 | TNM1816 | 200 | 1.9 | 52,000 | 廃番 | お問合わせ | 追加 |
![]() |
|
904662 | 74401-5 | 20 | TNM2018 | 200 | 1.9 | 52,000 | 廃番 | お問合わせ | 追加 |
![]() |

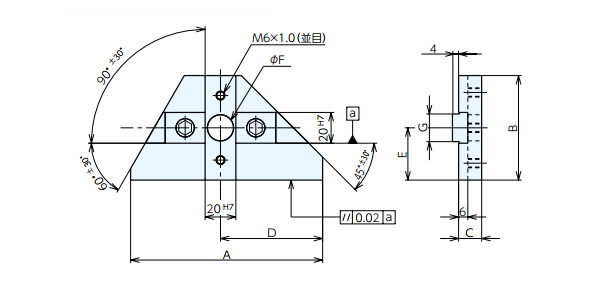

寸法図・サイズ表
選択 | オーダーNo. | No. | A | B | C | D | E | F | GH7 |
---|---|---|---|---|---|---|---|---|---|
904653 | 74393-1 | 125 | 68 | 15 | 66.5 | 34 | 17 | 12 | |
904654 | 74393-2 | 125 | 68 | 15 | 66.5 | 34 | 17 | 14 | |
904655 | 74393-3 | 125 | 68 | 15 | 66.5 | 34 | 17 | 16 | |
904656 | 74393-4 | 125 | 68 | 15 | 66.5 | 34 | 17 | 18 | |
904657 | 74393-5 | 125 | 68 | 15 | 66.5 | 34 | 17 | 20 | |
904658 | 74401-1 | 200 | 98 | 20 | 100 | 49 | 25 | 12 | |
904659 | 74401-2 | 200 | 98 | 20 | 100 | 49 | 25 | 14 | |
904660 | 74401-3 | 200 | 98 | 20 | 100 | 49 | 25 | 16 | |
904661 | 74401-4 | 200 | 98 | 20 | 100 | 49 | 25 | 18 | |
904662 | 74401-5 | 200 | 98 | 20 | 100 | 49 | 25 | 20 |
材質・熱処理・表面処理
名称 | 材質 | 熱処理 |
---|---|---|
【廃番】ユニバーサルストッパー | SCM420 | 焼入HRC55 |

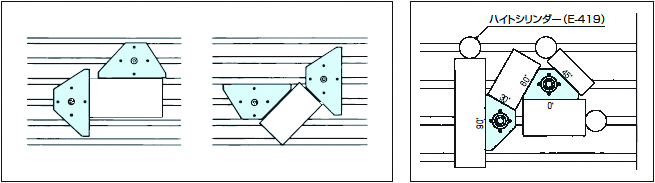

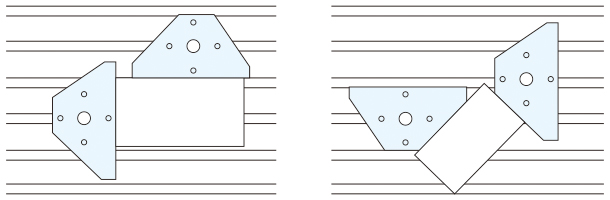

特長
-
■締付けには平ワッシャー及びジグ用割り座金、ソケットスクリュー。Tスロットナットをご使用ください。
[付属品]ガイドブロック(段付型):2個
