• ERON

RoHS対応

ジグサポートジャッキ

E-9185

仕様/価格

オーダーNo. No. 胴径 ネジ径 耐荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
926812 JSJ110-12 32 M12x1.75 11 0.47 8,200 在庫 在庫〇 追加 DL DL
926813 JSJ150-12 32 M12x1.75 11 0.6 8,850 在庫 在庫〇 追加 DL DL
926814 JSJ110-16 32 M16x2 11 0.47 7,050 在庫 在庫〇 追加 DL DL
926815 JSJ150-16 32 M16x2 11 0.6 7,700 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H(並目) I(並目) J(並目)
926812 JSJ110-12 90-110 32 58 22 10 27 18 M12x1.75 M16x2 M12x1.75
926813 JSJ150-12 130-150 32 78 22 10 27 18 M12x1.75 M16x2 M12x1.75
926814 JSJ110-16 90-110 32 58 22 10 27 26 M12x1.75 M16x2 M16x2
926815 JSJ150-16 130-150 32 78 22 10 27 26 M12x1.75 M16x2 M16x2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ジグサポートジャッキ S45C ボディ、ジャッキスクリュー焼入:(HRC25~35) 黒染め

特長

■素早い段取り・加工精度の向上
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰返し設置するワークの調整が不要で、ビビりの抑制効果にも期待できます。
総高さはスイングクランプジョイントS型(別売)を連結して変更できます。

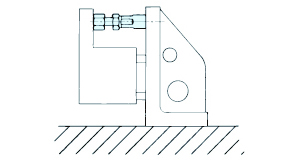

■脱落防止・安全作業
垂直面の取り付け作業時にジャッキが脱落しないようにタップ穴に固定できます。
脱落による作業者の怪我、機械テーブル・ワーク・ジグへの落下を防止します。

■ワークの形状や面粗度に合わせて支持・サポート
傾斜吸収付きボルトや研削面付ボルトなどのアタッチメントが取り付けが可能。

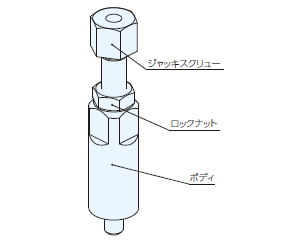

構成図

使用例

●設置したワークを必要な高さに調整し支持・サポートする製品です。
●ワークやクランプバーの高さの位置決めなどにご使用いただけます。

使用方法

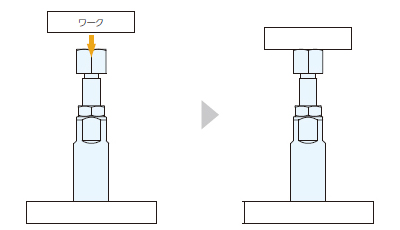

ジグサポートジャッキの上面にワークを搭載してください。

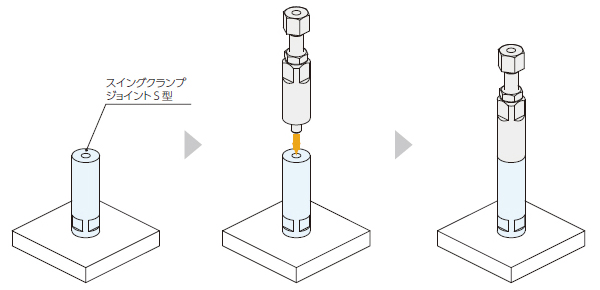

高さが足りない場合は、別売りのスイングクランプジョイントS型を連結し、高さを調整してください。

注意事項

・ストローク範囲内でご使用ください。
・許容荷重以内でご使用下さい。

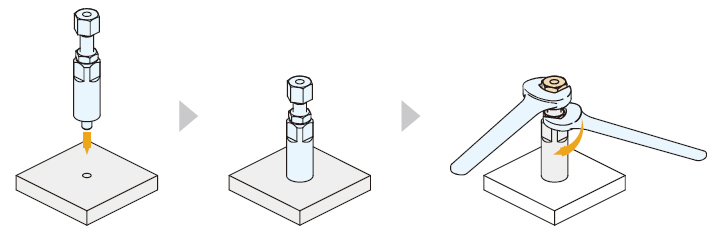

取付方法

テーブルまたはジグベースにジグサポートジャッキを取り付けてください。
高さを調整したら、ロックナットで固定してください。

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

修理対応

・当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
