【廃番】角定盤

E-9146

  • 9146.jpg

  • 9146.jpg

仕様/価格

オーダーNo. No. サイズ 質量kg 価格 在庫設定 在庫情報 製品BOX
900978 KE100 600 750 850 935 495,000 廃番 お問合わせ 追加
900979 KE110 600 750 1000 1600 1,680,000 廃番 お問合わせ 追加
900980 KE120 600 1000 1250 2100 2,210,000 廃番 お問合わせ 追加
900981 KE135 350 800 1000 1200 1,320,000 廃番 お問合わせ 追加
900982 KE145 450 800 1000 1017 745,000 廃番 お問合わせ 追加
900983 KE160 600 1000 2000 3000 3,180,000 廃番 お問合わせ 追加
900984 KE200 1000 1000 2000 4400 3,810,000 廃番 お問合わせ 追加

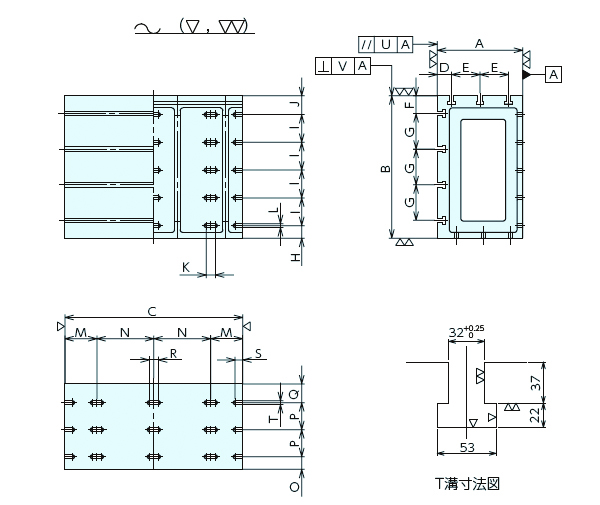

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G J K L M N O P Q R S T U V
900978 KE100 600 750 850 100 200 125 250 197 80 27 225 400 88 190 132 80 54 27 0.053 0.077
900979 KE110 600 750 1000 120 120 150 150 200 200 32 260 480 150 300 150 200 - 32 0.058 0.084
900980 KE120 600 1000 1250 100 200 125 250 132 80 27 225 400 88 190 132 80 54 27 0.072 0.101
900981 KE135 350 800 1000 110 130 150 250 150 80 27 225 550 90 130 130 80 54 27 0.059 0.082
900982 KE145 450 800 1000 120 210 150 250 150 80 27 225 550 150 150 150 80 55 27 0.059 0.083
900983 KE160 600 1000 2000 150 300 200 300 500 185 600 362.5 425 275 - 325 185 - 250 0.097 0.141
900984 KE200 1000 1000 2000 250 250 250 250 250 500 50 600 800 250 250 250 500 80 50 0.146 0.218

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】角定盤 FC250 焼鈍

特長

■フロアー型中ぐり盤用、ラジアルボール盤用として広範囲にご利用いただけます。
■強靱鋳鉄を粗材として、内部応力を除去するため充分に焼鈍が施してあります。

構造：リブ構造品
塗装部位：鋳放面
