Tスロットロングブロック

E-9626

  • Tスロットロングブロック PIC1

  • Tスロットロングブロック PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾全高 全長 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930209 TLB2005-18 200 500 92 302,000 × お問合わせ 追加 DL
930210 TLB2005-22 200 500 88 305,000 × お問合わせ 追加 DL
930211 TLB2005-24 200 500 85 311,000 × お問合わせ 追加 DL
930212 TLB2010-18 200 1000 184 515,000 × 在庫△ 追加 DL
930213 TLB2010-22 200 1000 176 525,000 × お問合わせ 追加 DL
930214 TLB2010-24 200 1000 170 535,000 × お問合わせ 追加 DL
930215 TLB2510-18 250 1000 240 715,000 × 在庫△ 追加 DL
930216 TLB2510-22 250 1000 225 730,000 × お問合わせ 追加 DL
930217 TLB2510-24 250 1000 214 740,000 × お問合わせ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A＋0.6/0 B C D E F G H I J K L M N O
930209 TLB2005-18 200 500 80 60 100 100 30 50 17 18 30 12 22 0.038 0.025
930210 TLB2005-22 200 500 80 60 100 100 30 50 21 22 37 16 26 0.038 0.025
930211 TLB2005-24 200 500 80 60 100 100 30 50 21 24 42 18 29 0.038 0.025
930212 TLB2010-18 200 1000 80 60 100 100 30 50 17 18 30 12 22 0.077 0.051
930213 TLB2010-22 200 1000 80 60 100 100 30 50 21 22 37 16 26 0.077 0.051
930214 TLB2010-24 200 1000 80 60 100 100 30 50 21 24 42 18 29 0.077 0.051
930215 TLB2510-18 250 1000 75 50 75 87.5 30 50 17 18 30 12 22 0.077 0.052
930216 TLB2510-22 250 1000 75 50 75 87.5 30 50 21 22 37 16 26 0.077 0.052
930217 TLB2510-24 250 1000 75 50 75 87.5 30 50 21 24 42 18 29 0.077 0.052

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Tスロットロングブロック FC250 焼鈍 塗装(黒皮部)

特長

■五面加工機･プレナー等大型機械でのワーククランプのベースに便利です。

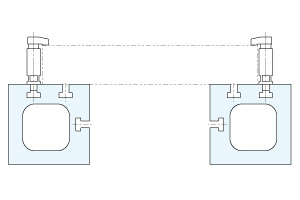

使用例
