• ERON

RoHS対応

ボックスパラレル

E-9126M

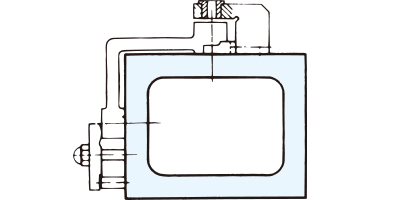

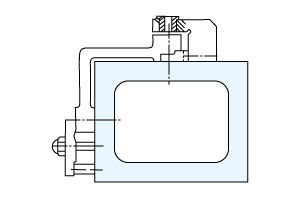

  • ボックスパラレル PIC1

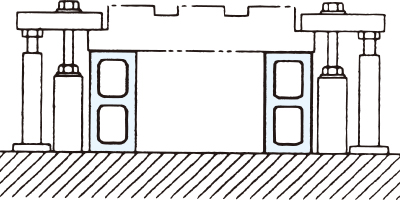

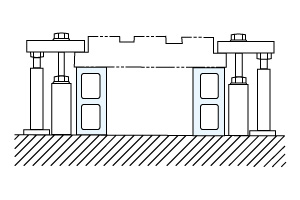

  • ボックスパラレル PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オーダー
No.		 No. 全巾 全高 全長 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
機械 6面 1BOx 937743 BP111M 100 100 100 5.2 35,800 在庫 在庫〇 追加 DL DL
機械 6面 1BOx 937744 BP112M 100 100 150 7.8 42,400 在庫 在庫△ 追加 DL DL
機械 6面 1BOx 937745 BP113M 100 100 300 15.5 85,000 × 在庫△ 追加 DL DL
機械 6面 1BOx 937746 BP114M 100 100 610 31.5 145,000 × 在庫△ 追加 DL DL
機械 6面 1BOx 937747 BP121M 100 150 150 8.2 56,000 在庫 在庫△ 追加 DL DL
機械 6面 1BOx 937748 BP122M 100 150 300 16.4 134,000 × 在庫△ 追加 DL DL
機械 6面 1BOx 937749 BP123M 100 150 610 33.3 267,000 × 在庫△ 追加 DL DL
機械 6面 1BOx 937750 BP131M 125 125 125 7.5 54,500 在庫 在庫△ 追加 DL DL
機械 6面 1BOx 937751 BP132M 125 125 300 18 130,000 × 在庫△ 追加 DL DL
機械 6面 1BOx 937752 BP133M 125 125 610 36.6 311,000 × 在庫△ 追加 DL DL
機械 6面 1BOx 937753 BP141M 150 150 150 10 58,000 在庫 在庫△ 追加 DL DL
機械 6面 1BOx 937754 BP142M 150 150 200 13.4 71,000 在庫 在庫〇 追加 DL DL
機械 6面 1BOx 937755 BP143M 150 150 300 20 106,000 × 在庫〇 追加 DL DL
機械 6面 1BOx 937756 BP144M 150 150 610 40.7 255,000 × お問合わせ 追加 DL DL
機械 6面 2BOx 937757 BP251M 125 250 250 30.5 124,000 在庫 入荷予定 追加 DL DL
機械 6面 2BOx 937758 BP252M 125 250 300 36.6 147,000 × お問合わせ 追加 DL DL
機械 6面 2BOx 937759 BP253M 125 250 610 74.4 358,000 × 在庫△ 追加 DL DL
機械 6面 2BOx 937760 BP261M 150 300 300 46.4 165,000 × 在庫〇 追加 DL DL
機械 6面 2BOx 937761 BP262M 150 300 610 94.4 395,000 × 在庫〇 追加 DL DL
機械 6面 2BOx 937762 BP271M 200 200 200 30.1 116,000 在庫 入荷予定 追加 DL DL
機械 6面 2BOx 937763 BP272M 200 200 300 45.2 172,000 × 在庫△ 追加 DL DL
機械 6面 2BOx 937764 BP273M 200 200 610 92 415,000 × 在庫△ 追加 DL DL
機械 6面 2BOx 937765 BP281M 250 250 250 50.6 191,000 在庫 お問合わせ 追加 DL DL
機械 6面 2BOx 937766 BP282M 250 250 300 60.7 230,000 × 在庫△ 追加 DL DL
機械 6面 2BOx 937767 BP283M 250 250 610 123.3 560,000 × 在庫△ 追加 DL DL
研削 4面 1BOx 937715 BP111P 100 100 100 5.2 52,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937716 BP112P 100 100 150 7.8 62,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937717 BP113P 100 100 300 15.5 105,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937718 BP114P 100 100 610 31.5 223,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937719 BP121P 100 150 150 8.2 78,500 × お問合わせ 追加 DL DL
研削 4面 1BOx 937720 BP122P 100 150 300 16.4 135,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937721 BP123P 100 150 610 33.3 299,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937722 BP131P 125 125 125 7.5 73,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937723 BP132P 125 125 300 18 148,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937724 BP133P 125 125 610 36.6 324,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937725 BP141P 150 150 150 10 80,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937726 BP142P 150 150 200 13.4 92,500 × お問合わせ 追加 DL DL
研削 4面 1BOx 937727 BP143P 150 150 300 20 130,000 × お問合わせ 追加 DL DL
研削 4面 1BOx 937728 BP144P 150 150 610 40.7 274,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937729 BP251P 125 250 250 30.5 147,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937730 BP252P 125 250 300 36.6 173,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937731 BP253P 125 250 610 74.4 376,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937732 BP261P 150 300 300 46.4 189,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937733 BP262P 150 300 610 94.4 412,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937734 BP271P 200 200 200 30.1 135,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937735 BP272P 200 200 300 45.2 194,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937736 BP273P 200 200 610 92 427,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937737 BP281P 250 250 250 50.6 211,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937738 BP282P 250 250 300 60.7 252,000 × お問合わせ 追加 DL DL
研削 4面 2BOx 937739 BP283P 250 250 610 123.3 565,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937769 BP111PP 100 100 100 5.2 59,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937770 BP112PP 100 100 150 7.8 68,500 × お問合わせ 追加 DL DL
研削 6面 1BOx 937771 BP113PP 100 100 300 15.5 119,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937772 BP114PP 100 100 610 31.5 237,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937773 BP121PP 100 150 150 8.2 92,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937774 BP122PP 100 150 300 16.4 148,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937775 BP123PP 100 150 610 33.3 343,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937776 BP131PP 125 125 125 7.5 80,500 × お問合わせ 追加 DL DL
研削 6面 1BOx 937777 BP132PP 125 125 300 18 161,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937778 BP133PP 125 125 610 36.6 337,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937779 BP141PP 150 150 150 10 87,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937780 BP142PP 150 150 200 13.4 98,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937781 BP143PP 150 150 300 20 143,000 × お問合わせ 追加 DL DL
研削 6面 1BOx 937782 BP144PP 150 150 610 40.7 290,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937783 BP251PP 125 250 250 30.5 160,000 × 在庫△ 追加 DL DL
研削 6面 2BOx 937784 BP252PP 125 250 300 36.6 189,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937785 BP253PP 125 250 610 74.4 389,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937786 BP261PP 150 300 300 46.4 203,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937787 BP262PP 150 300 610 94.4 425,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937788 BP271PP 200 200 200 30.1 143,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937789 BP272PP 200 200 300 45.2 201,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937790 BP273PP 200 200 610 92 440,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937791 BP281PP 250 250 250 50.6 225,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937792 BP282PP 250 250 300 60.7 264,000 × お問合わせ 追加 DL DL
研削 6面 2BOx 937793 BP283PP 250 250 610 123.3 580,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937804 BP111PG 100 100 100 5.2 59,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937805 BP112PG 100 100 150 7.8 68,500 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937806 BP113PG 100 100 300 15.5 119,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937807 BP114PG 100 100 610 31.5 237,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937808 BP121PG 100 150 150 8.2 92,500 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937809 BP122PG 100 150 300 16.4 148,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937810 BP123PG 100 150 610 33.3 299,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937811 BP131PG 125 125 125 7.5 80,500 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937812 BP132PG 125 125 300 18 161,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937813 BP133PG 125 125 610 36.6 337,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937814 BP141PG 150 150 150 10 87,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937815 BP142PG 150 150 200 13.4 98,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937816 BP143PG 150 150 300 20 143,000 × お問合わせ 追加 DL DL
研削 4面並列 1BOx 937817 BP144PG 150 150 610 40.7 290,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937818 BP251PG 125 250 250 30.5 160,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937819 BP252PG 125 250 300 36.6 189,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937820 BP253PG 125 250 610 74.4 389,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937821 BP261PG 150 300 300 46.4 203,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937822 BP262PG 150 300 610 94.4 398,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937823 BP271PG 200 200 200 30.1 143,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937824 BP272PG 200 200 300 45.2 201,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937825 BP273PG 200 200 610 92 440,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937826 BP281PG 250 250 250 50.6 225,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937827 BP282PG 250 250 300 60.7 264,000 × お問合わせ 追加 DL DL
研削 4面並列 2BOx 937828 BP283PG 250 250 610 123.3 580,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937829 BP111H 100 100 100 5.2 79,500 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937830 BP112H 100 100 150 7.8 101,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937831 BP113H 100 100 300 15.5 205,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937832 BP114H 100 100 610 31.5 431,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937833 BP121H 100 150 150 8.2 123,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937834 BP122H 100 150 300 16.4 235,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937835 BP123H 100 150 610 33.3 494,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937836 BP131H 125 125 125 7.5 114,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937837 BP132H 125 125 300 18 258,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937838 BP133H 125 125 610 36.6 545,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937839 BP141H 150 150 150 10 132,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937840 BP142H 150 150 200 13.4 186,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937841 BP143H 150 150 300 20 278,000 × お問合わせ 追加 DL DL
摺合仕上 4面 1BOx 937842 BP144H 150 150 610 40.7 615,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937843 BP251H 125 250 250 30.5 262,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937844 BP252H 125 250 300 36.6 334,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937845 BP253H 125 250 610 74.4 760,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937846 BP261H 150 300 300 46.4 403,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937847 BP262H 150 300 610 94.4 890,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937848 BP271H 200 200 200 30.1 299,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937849 BP272H 200 200 300 45.2 453,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937850 BP273H 200 200 610 92 955,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937851 BP281H 250 250 250 50.6 436,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937852 BP282H 250 250 300 60.7 505,000 × お問合わせ 追加 DL DL
摺合仕上 4面 2BOx 937853 BP283H 250 250 610 123.3 1,180,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937854 BP111HH 100 100 100 5.2 92,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937855 BP112HH 100 100 150 7.8 113,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937856 BP113HH 100 100 300 15.5 229,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937857 BP114HH 100 100 610 31.5 444,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937858 BP121HH 100 150 150 8.2 142,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937859 BP122HH 100 150 300 16.4 258,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937860 BP123HH 100 150 610 33.3 520,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937861 BP131HH 125 125 125 7.5 131,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937862 BP132HH 125 125 300 18 282,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937863 BP133HH 125 125 610 36.6 590,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937864 BP141HH 150 150 150 10 148,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937865 BP142HH 150 150 200 13.4 204,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937866 BP143HH 150 150 300 20 306,000 × お問合わせ 追加 DL DL
摺合仕上 6面 1BOx 937867 BP144HH 150 150 610 40.7 645,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937868 BP251HH 125 250 250 30.5 299,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937869 BP252HH 125 250 300 36.6 368,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937870 BP253HH 125 250 610 74.4 800,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937871 BP261HH 150 300 300 46.4 450,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937872 BP262HH 150 300 610 94.4 920,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937873 BP271HH 200 200 200 30.1 318,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937874 BP272HH 200 200 300 45.2 473,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937875 BP273HH 200 200 610 92 1,020,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937876 BP281HH 250 250 250 50.6 470,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937877 BP282HH 250 250 300 60.7 545,000 × お問合わせ 追加 DL DL
摺合仕上 6面 2BOx 937878 BP283HH 250 250 610 123.3 1,230,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937879 BP111HG 100 100 100 5.2 92,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937880 BP112HG 100 100 150 7.8 113,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937881 BP113HG 100 100 300 15.5 229,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937882 BP114HG 100 100 610 31.5 444,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937883 BP121HG 100 150 150 8.2 142,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937884 BP122HG 100 150 300 16.4 258,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937885 BP123HG 100 150 610 33.3 520,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937886 BP131HG 125 125 125 7.5 131,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937887 BP132HG 125 125 300 18 282,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937888 BP133HG 125 125 610 36.6 590,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937889 BP141HG 150 150 150 10 148,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937890 BP142HG 150 150 200 13.4 204,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937891 BP143HG 150 150 300 20 306,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 1BOx 937892 BP144HG 150 150 610 40.7 645,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937893 BP251HG 125 250 250 30.5 299,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937894 BP252HG 125 250 300 36.6 368,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937895 BP253HG 125 250 610 74.4 800,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937896 BP261HG 150 300 300 46.4 450,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937897 BP262HG 150 300 610 94.4 920,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937898 BP271HG 200 200 200 30.1 318,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937899 BP272HG 200 200 300 45.2 473,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937900 BP273HG 200 200 610 92 1,020,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937901 BP281HG 250 250 250 50.6 470,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937902 BP282HG 250 250 300 60.7 545,000 × お問合わせ 追加 DL DL
摺合仕上 4面並列 2BOx 937903 BP283HG 250 250 610 123.3 1,230,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G
937743 BP111M 100 100 100 18 - 0.02 0.03
937744 BP112M 100 100 150 18 - 0.02 0.03
937745 BP113M 100 100 300 18 - 0.02 0.03
937746 BP114M 100 100 610 18 - 0.03 0.04
937747 BP121M 100 150 150 19.5 - 0.2 0.03
937748 BP122M 100 150 300 19.5 - 0.02 0.03
937749 BP123M 100 150 610 19.5 - 0.03 0.04
937750 BP131M 125 125 125 19.5 - 0.02 0.03
937751 BP132M 125 125 300 19.5 - 0.02 0.03
937752 BP133M 125 125 610 19.5 - 0.03 0.04
937753 BP141M 150 150 150 19.5 - 0.02 0.03
937754 BP142M 150 150 200 19.5 - 0.02 0.03
937755 BP143M 150 150 300 19.5 - 0.02 0.03
937756 BP144M 150 150 610 19.5 - 0.03 0.04
937757 BP251M 125 250 250 22 22 0.025 0.04
937758 BP252M 125 250 300 22 22 0.025 0.04
937759 BP253M 125 250 610 22 22 0.04 0.05
937760 BP261M 150 300 300 22 26 0.03 0.05
937761 BP262M 150 300 610 22 26 0.05 0.06
937762 BP271M 200 200 200 25 21 0.03 0.05
937763 BP272M 200 200 300 25 21 0.03 0.05
937764 BP273M 200 200 610 25 21 0.05 0.06
937765 BP281M 250 250 250 25 26 0.03 0.05
937766 BP282M 250 250 300 25 26 0.03 0.05
937767 BP283M 250 250 610 25 26 0.05 0.06
937715 BP111P 100 100 100 18 - 0.01 0.015
937716 BP112P 100 100 150 18 - 0.01 0.015
937717 BP113P 100 100 300 18 - 0.01 0.015
937718 BP114P 100 100 610 18 - 0.015 0.02
937719 BP121P 100 150 150 19.5 - 0.01 0.015
937720 BP122P 100 150 300 19.5 - 0.01 0.015
937721 BP123P 100 150 610 19.5 - 0.015 0.02
937722 BP131P 125 125 125 19.5 - 0.01 0.015
937723 BP132P 125 125 300 19.5 - 0.01 0.015
937724 BP133P 125 125 610 19.5 - 0.015 0.02
937725 BP141P 150 150 150 19.5 - 0.012 0.018
937726 BP142P 150 150 200 19.5 - 0.012 0.018
937727 BP143P 150 150 300 19.5 - 0.012 0.018
937728 BP144P 150 150 610 19.5 - 0.018 0.024
937729 BP251P 125 250 250 22 22 0.013 0.02
937730 BP252P 125 250 300 22 22 0.013 0.02
937731 BP253P 125 250 610 22 22 0.02 0.026
937732 BP261P 150 300 300 22 26 0.015 0.025
937733 BP262P 150 300 610 22 26 0.025 0.03
937734 BP271P 200 200 200 25 21 0.015 0.025
937735 BP272P 200 200 300 25 21 0.015 0.025
937736 BP273P 200 200 610 25 21 0.025 0.03
937737 BP281P 250 250 250 25 26 0.015 0.025
937738 BP282P 250 250 300 25 26 0.015 0.025
937739 BP283P 250 250 610 25 26 0.025 0.03
937769 BP111PP 100 100 100 18 - 0.01 0.015
937770 BP112PP 100 100 150 18 - 0.01 0.015
937771 BP113PP 100 100 300 18 - 0.01 0.015
937772 BP114PP 100 100 610 18 - 0.015 0.02
937773 BP121PP 100 150 150 19.5 - 0.01 0.015
937774 BP122PP 100 150 300 19.5 - 0.01 0.015
937775 BP123PP 100 150 610 19.5 - 0.015 0.02
937776 BP131PP 125 125 125 19.5 - 0.01 0.015
937777 BP132PP 125 125 300 19.5 - 0.01 0.015
937778 BP133PP 125 125 610 19.5 - 0.015 0.02
937779 BP141PP 150 150 150 19.5 - 0.012 0.018
937780 BP142PP 150 150 200 19.5 - 0.012 0.018
937781 BP143PP 150 150 300 19.5 - 0.012 0.018
937782 BP144PP 150 150 610 19.5 - 0.018 0.024
937783 BP251PP 125 250 250 22 22 0.013 0.02
937784 BP252PP 125 250 300 22 22 0.013 0.02
937785 BP253PP 125 250 610 22 22 0.02 0.026
937786 BP261PP 150 300 300 22 26 0.015 0.025
937787 BP262PP 150 300 610 22 26 0.025 0.03
937788 BP271PP 200 200 200 25 21 0.015 0.025
937789 BP272PP 200 200 300 25 21 0.015 0.025
937790 BP273PP 200 200 610 25 21 0.025 0.03
937791 BP281PP 250 250 250 25 26 0.015 0.025
937792 BP282PP 250 250 300 25 26 0.015 0.025
937793 BP283PP 250 250 610 25 26 0.025 0.03
937804 BP111PG 100 100 100 18 - 0.01 0.015
937805 BP112PG 100 100 150 18 - 0.01 0.015
937806 BP113PG 100 100 300 18 - 0.01 0.015
937807 BP114PG 100 100 610 18 - 0.015 0.02
937808 BP121PG 100 150 150 19.5 - 0.01 0.015
937809 BP122PG 100 150 300 19.5 - 0.01 0.015
937810 BP123PG 100 150 610 19.5 - 0.015 0.02
937811 BP131PG 125 125 125 19.5 - 0.01 0.015
937812 BP132PG 125 125 300 19.5 - 0.01 0.015
937813 BP133PG 125 125 610 19.5 - 0.015 0.02
937814 BP141PG 150 150 150 19.5 - 0.012 0.018
937815 BP142PG 150 150 200 19.5 - 0.012 0.018
937816 BP143PG 150 150 300 19.5 - 0.012 0.018
937817 BP144PG 150 150 610 19.5 - 0.018 0.024
937818 BP251PG 125 250 250 22 22 0.013 0.02
937819 BP252PG 125 250 300 22 22 0.013 0.02
937820 BP253PG 125 250 610 22 22 0.02 0.026
937821 BP261PG 150 300 300 22 26 0.015 0.025
937822 BP262PG 150 300 610 22 26 0.025 0.03
937823 BP271PG 200 200 200 25 21 0.015 0.025
937824 BP272PG 200 200 300 25 21 0.015 0.025
937825 BP273PG 200 200 610 25 21 0.025 0.03
937826 BP281PG 250 250 250 25 26 0.015 0.025
937827 BP282PG 250 250 300 25 26 0.015 0.025
937828 BP283PG 250 250 610 25 26 0.025 0.03
937829 BP111H 100 100 100 18 - 0.005 0.008
937830 BP112H 100 100 150 18 - 0.005 0.008
937831 BP113H 100 100 300 18 - 0.005 0.008
937832 BP114H 100 100 610 18 - 0.008 0.01
937833 BP121H 100 150 150 19.5 - 0.005 0.008
937834 BP122H 100 150 300 19.5 - 0.005 0.008
937835 BP123H 100 150 610 19.5 - 0.008 0.01
937836 BP131H 125 125 125 19.5 - 0.005 0.008
937837 BP132H 125 125 300 19.5 - 0.005 0.008
937838 BP133H 125 125 610 19.5 - 0.008 0.01
937839 BP141H 150 150 150 19.5 - 0.006 0.009
937840 BP142H 150 150 200 19.5 - 0.006 0.009
937841 BP143H 150 150 300 19.5 - 0.006 0.009
937842 BP144H 150 150 610 19.5 - 0.009 0.012
937843 BP251H 125 250 250 22 22 0.007 0.01
937844 BP252H 125 250 300 22 22 0.007 0.01
937845 BP253H 125 250 610 22 22 0.01 0.014
937846 BP261H 150 300 300 22 26 0.007 0.01
937847 BP262H 150 300 610 22 26 0.01 0.014
937848 BP271H 200 200 200 25 21 0.007 0.01
937849 BP272H 200 200 300 25 21 0.007 0.01
937850 BP273H 200 200 610 25 21 0.01 0.014
937851 BP281H 250 250 250 25 26 0.007 0.01
937852 BP282H 250 250 300 25 26 0.007 0.01
937853 BP283H 250 250 610 25 26 0.01 0.014
937854 BP111HH 100 100 100 18 - 0.005 0.008
937855 BP112HH 100 100 150 18 - 0.005 0.008
937856 BP113HH 100 100 300 18 - 0.005 0.008
937857 BP114HH 100 100 610 18 - 0.008 0.01
937858 BP121HH 100 150 150 19.5 - 0.005 0.008
937859 BP122HH 100 150 300 19.5 - 0.005 0.008
937860 BP123HH 100 150 610 19.5 - 0.008 0.01
937861 BP131HH 125 125 125 19.5 - 0.005 0.008
937862 BP132HH 125 125 300 19.5 - 0.005 0.008
937863 BP133HH 125 125 610 19.5 - 0.008 0.01
937864 BP141HH 150 150 150 19.5 - 0.006 0.009
937865 BP142HH 150 150 200 19.5 - 0.006 0.009
937866 BP143HH 150 150 300 19.5 - 0.006 0.009
937867 BP144HH 150 150 610 19.5 - 0.009 0.012
937868 BP251HH 125 250 250 22 22 0.007 0.01
937869 BP252HH 125 250 300 22 22 0.007 0.01
937870 BP253HH 125 250 610 22 22 0.01 0.014
937871 BP261HH 150 300 300 22 26 0.007 0.01
937872 BP262HH 150 300 610 22 26 0.01 0.014
937873 BP271HH 200 200 200 25 21 0.007 0.01
937874 BP272HH 200 200 300 25 21 0.007 0.01
937875 BP273HH 200 200 610 25 21 0.01 0.014
937876 BP281HH 250 250 250 25 26 0.007 0.01
937877 BP282HH 250 250 300 25 26 0.007 0.01
937878 BP283HH 250 250 610 25 26 0.01 0.014
937879 BP111HG 100 100 100 18 - 0.005 0.008
937880 BP112HG 100 100 150 18 - 0.005 0.008
937881 BP113HG 100 100 300 18 - 0.005 0.008
937882 BP114HG 100 100 610 18 - 0.008 0.01
937883 BP121HG 100 150 150 19.5 - 0.005 0.008
937884 BP122HG 100 150 300 19.5 - 0.005 0.008
937885 BP123HG 100 150 610 19.5 - 0.008 0.01
937886 BP131HG 125 125 125 19.5 - 0.005 0.008
937887 BP132HG 125 125 300 19.5 - 0.005 0.008
937888 BP133HG 125 125 610 19.5 - 0.008 0.01
937889 BP141HG 150 150 150 19.5 - 0.006 0.009
937890 BP142HG 150 150 200 19.5 - 0.006 0.009
937891 BP143HG 150 150 300 19.5 - 0.006 0.009
937892 BP144HG 150 150 610 19.5 - 0.009 0.012
937893 BP251HG 125 250 250 22 22 0.007 0.01
937894 BP252HG 125 250 300 22 22 0.007 0.01
937895 BP253HG 125 250 610 22 22 0.01 0.014
937896 BP261HG 150 300 300 22 26 0.007 0.01
937897 BP262HG 150 300 610 22 26 0.01 0.014
937898 BP271HG 200 200 200 25 21 0.007 0.01
937899 BP272HG 200 200 300 25 21 0.007 0.01
937900 BP273HG 200 200 610 25 21 0.01 0.014
937901 BP281HG 250 250 250 25 26 0.007 0.01
937902 BP282HG 250 250 300 25 26 0.007 0.01
937903 BP283HG 250 250 610 25 26 0.01 0.014

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ボックスパラレル FC250 焼鈍 塗装(黒皮部)

特長

■４面並列仕様の並列精度は0.04以内です。
■No.の（）は注文製作品です。

使用例

●1BOX

●2BOX

関連製品
