RoHS対応

ロングブロック

E-9126A

  • 9126A.jpg

  • 9126A.jpg

仕様/価格

タイプ オーダー
No.		 No. 全巾 全高 全長 リブ数 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
機械仕上 901360 BP41M 100 100 300 1 13 63,000 在庫 在庫△ 追加 DL DL
機械仕上 901361 BP42M 150 150 600 2 44 362,000 在庫 在庫△ 追加 DL DL
機械仕上 901362 BP43M 200 200 600 2 80 530,000 在庫 在庫△ 追加 DL DL
機械仕上 901363 BP44M 200 200 1000 3 120 845,000 在庫 お問合わせ 追加 DL DL
機械仕上 901364 BP45M 250 250 1000 3 200 1,020,000 在庫 お問合わせ 追加 DL DL
研削仕上 901365 BP51P 100 100 300 1 13 115,000 × お問合わせ 追加 DL DL
研削仕上 901366 BP52P 150 150 600 2 44 451,000 × 在庫△ 追加 DL DL
研削仕上 901367 BP53P 200 200 600 2 80 680,000 × 在庫△ 追加 DL DL
研削仕上 901368 BP54P 200 200 1000 3 120 1,020,000 × 在庫△ 追加 DL DL
研削仕上 901369 BP55P 250 250 1000 3 200 1,290,000 × お問合わせ 追加 DL DL
摺合仕上 901370 BP61H 100 100 300 1 13 164,000 × お問合わせ 追加 DL DL
摺合仕上 901371 BP62H 150 150 600 2 44 545,000 × お問合わせ 追加 DL DL
摺合仕上 901372 BP63H 200 200 600 2 80 905,000 × お問合わせ 追加 DL DL
摺合仕上 901373 BP64H 200 200 1000 3 120 1,100,000 × お問合わせ 追加 DL DL
摺合仕上 901374 BP65H 250 250 1000 3 200 1,700,000 × お問合わせ 追加 DL DL

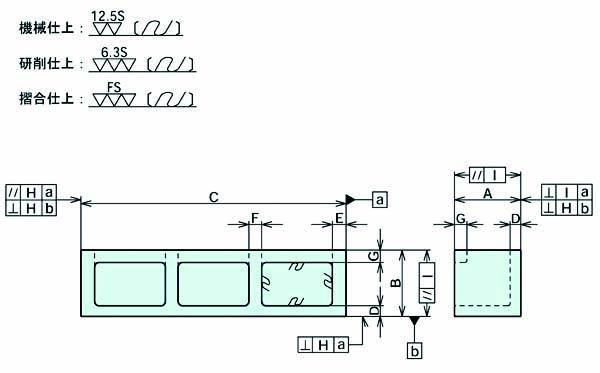

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
No.		 No. A B C D E F G H I
901360 BP41M 100 100 300 15 15 14 25 0.03 0.03
901361 BP42M 150 150 600 24 31 29 28 0.04 0.04
901362 BP43M 200 200 600 24 20 19 30 0.04 0.04
901363 BP44M 200 200 1000 30 14 13.5 32 0.06 0.06
901364 BP45M 250 250 1000 35 35 35 40 0.06 0.06
901365 BP51P 100 100 300 15 15 14 25 0.015 0.015
901366 BP52P 150 150 600 24 31 29 28 0.02 0.02
901367 BP53P 200 200 600 24 20 19 30 0.02 0.02
901368 BP54P 200 200 1000 30 14 13.5 32 0.03 0.03
901369 BP55P 250 250 1000 35 35 35 40 0.03 0.03
901370 BP61H 100 100 300 15 15 14 25 0.011 0.011
901371 BP62H 150 150 600 24 31 29 28 0.017 0.017
901372 BP63H 200 200 600 24 20 19 30 0.017 0.017
901373 BP64H 200 200 1000 30 14 13.5 32 0.025 0.025
901374 BP65H 250 250 1000 35 35 35 40 0.025 0.025

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ロングブロック FC250 焼鈍 塗装(黒皮部)
