• ERON

RoHS対応

精密アングルプレート(リブなし)B型

E-9118

仕様/価格

オーダーNo. No. 全巾 全高 奥行 鋳放穴の配置図番号 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
平面図 正面図 DXF STEP
901385 AP-B11 114.3 88.9 76.2 NL1 NL5 1.2 20,200 在庫 在庫〇 追加 DL DL
901386 AP-B12 152.4 127 114.3 NL2 NL5 3 28,900 在庫 在庫〇 追加 DL DL
901387 AP-B13 177.8 139.7 114.3 NL2 NL5 4.4 33,500 在庫 在庫△ 追加 DL DL
901388 AP-B14 203.2 152.4 127 NL3 NL6 4.9 37,100 在庫 在庫〇 追加 DL DL
901389 AP-B15 228.8 177.8 152.4 NL2 NL6 7.5 49,700 在庫 在庫△ 追加 DL DL
901390 AP-B16 254 203.2 152.4 NL4 NL7 11 58,500 在庫 在庫〇 追加 DL DL
901391 AP-B17 304.8 228.6 203.2 NL4 NL8 19.4 85,500 在庫 入荷予定 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T U V W
901385 AP-B11 114.3 88.9 76.2 13 19.7 25 26.9 50 - - 13 32.3 26 18 14.2 36 11 - - 4 4 - 0.02
901386 AP-B12 152.4 127 114.3 15 25.2 34 33 78 - - 14 39.3 27 21 17.2 50 14 - - 6 4 - 0.02
901387 AP-B13 177.8 139.7 114.3 19 31.9 38 35.2 89 - - 13 39.7 27 20.6 25.9 50 12.7 - - 6 4 - 0.02
901388 AP-B14 203.2 152.4 127 19 27.6 37 37.9 95 - - 19 42 31.5 2 19.1 73 19 - - 6 5 - 0.02
901389 AP-B15 228.8 177.8 152.4 22 32.3 41 41.8 120 - - 22 49.4 38 27 17.3 70 22 22 98 6 5 - 0.02
901390 AP-B16 254 203.2 152.4 25 33 47 44 45 19 76 25 49.4 38 27 17 76 22 22 98 6 5 5 0.02
901391 AP-B17 304.8 228.6 203.2 32 32.4 48 55.1 43 20 89 25 59.2 39 16 19.9 105 22 22 139 8 6 6 0.02

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
精密アングルプレート(リブなし)B型 FC250 焼鈍 塗装(黒皮部)

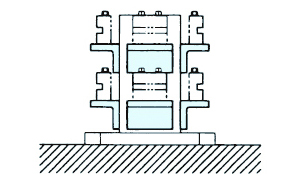

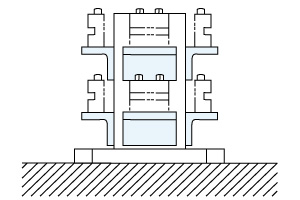

使用例
