精密アングルプレート(リブ付)A型

E-9118

  • 9118A.jpg

  • 9118A.jpg

仕様/価格

オーダーNo. No. 全巾 全高 奥行 鋳放穴の配置図番号 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
平面図 正面図 DXF STEP
901375 AP-A1 76.2 63.5 50.8 SL1 SL5 0.6 9,900 在庫 在庫△ 追加 DL DL
901376 AP-A2 88.9 76.2 63.5 SL1 SL5 0.7 12,400 在庫 在庫〇 追加 DL DL
901377 AP-A3 114.3 88.9 76.2 SL2 SL5 1.4 15,800 在庫 在庫△ 追加 DL DL
901378 AP-A4 152.4 127 114.3 SL2 SL5 3.5 21,400 在庫 在庫〇 追加 DL DL
901379 AP-A5 177.8 139.7 114.3 SL2 SL6 4.4 27,700 在庫 在庫〇 追加 DL DL
901380 AP-A6 203.2 152.4 127 SL3 SL6 5.9 35,000 在庫 在庫〇 追加 DL DL
901381 AP-A7 228.6 177.8 152.4 SL4 SL6 8.3 44,900 在庫 在庫〇 追加 DL DL
901382 AP-A8 254 203.2 152.4 SL4 SL6 11.5 54,500 在庫 入荷予定 追加 DL DL
901383 AP-A9 304.8 228.6 203.2 SL4 SL6 19.8 82,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T:本数 U:本数 V
901375 AP-A1 76.2 63.5 50.8 9 69.2 7 19.6 18.5 18.5 35 7 21.3 16 13.5 17.1 42 7 - - 2 3 0.02
901376 AP-A2 88.9 76.2 63.5 9 80.9 8 21.5 23 18.2 46 7 25.8 20 14.3 18 53 8.5 - - 2 3 0.02
901377 AP-A3 114.3 88.9 76.2 10 106.3 8 27.2 30 23.9 50 14 30.2 27 19 20.2 30 14 - - 4 3 0.02
901378 AP-A4 152.4 127 114.3 13 143.9 8.5 37.2 39 32 75 14 50.3 38 26 26.2 38 14 - - 4 3 0.02
901379 AP-A5 177.8 139.7 114.3 14 158.8 9 37.9 34 34.7 85 14 50.3 38 26 29.9 46 14 - - 4 4 0.02
901380 AP-A6 203.2 152.4 127 16 184.2 9 43.1 39 36.4 94 14 38 31 27 36.1 53 14 - - 6 4 0.02
901381 AP-A7 228.6 177.8 152.4 18 208.6 10 46.8 45 39.8 115 18 43.4 39 31 38.3 45 18 18 96 6 4 0.02
901382 AP-A8 254 203.2 152.4 20 233 11 50.5 51 42.2 135 18 45.4 38 31 42 52 18 18 94 6 4 0.02
901383 AP-A9 304.8 228.6 203.2 25 282.8 12 57.9 63 44.6 154 23 56.7 55 36.5 45.9 70 23 23 13 6 4 0.02

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
精密アングルプレート(リブ付)A型 FC250 焼鈍 塗装(黒皮部)

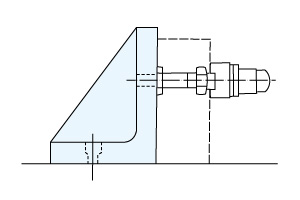

使用例
