電動位置決め締結ユニット ブッシュ
E-1430
仕様・価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 168655 | ELC21B | 34 | 6 | 2.5 | 20 | 15 | 28 | 3.3 | 6.5 | 1.5 | M3x0.5 | 30° | 30° |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| 電動位置決め締結ユニット ブッシュ | ステンレス | HRC55 |
特長
-
■段取り替えするプレート/パレットを軽量化可能
ブッシュの埋め込み深さを浅く設計してあり、プレート/パレットを薄くできます。また、取り付け条件に合わせて上下両面のどちらからでもボルトで固定できます。
■優れた耐久性と耐食性
本体の材質がステンレス製で、摩耗による交換頻度を低減するために、焼入によって耐摩耗性を高めています。100万回以上の動作試験をクリアしています。
構成図

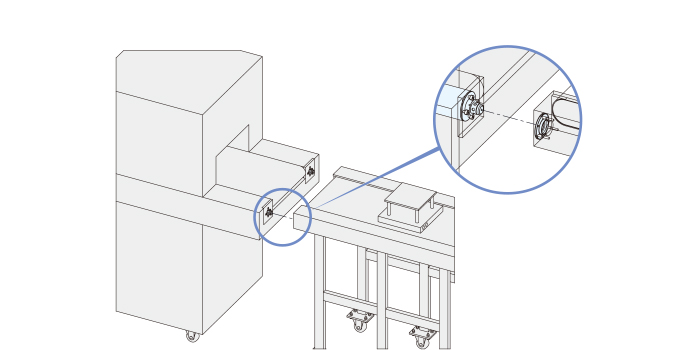

使用例
-

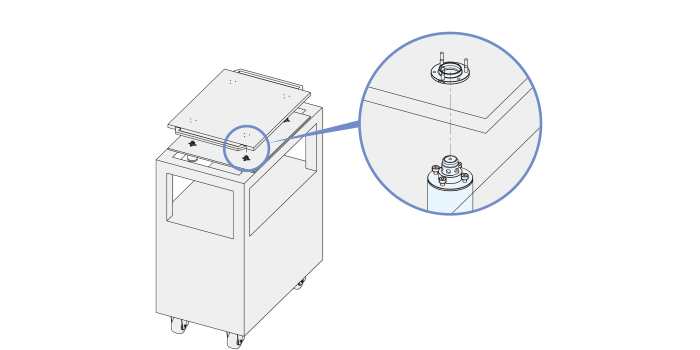

AGVでの搬送物の位置決め・固定
-

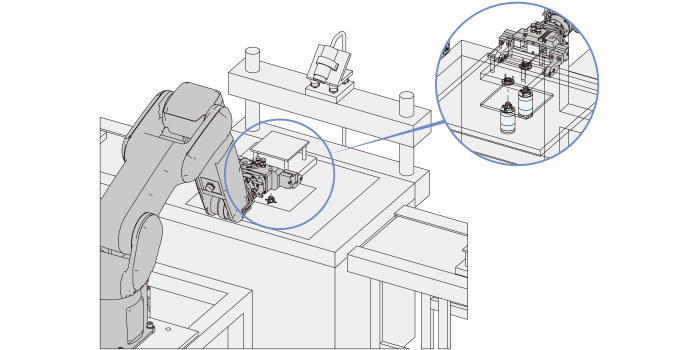

画像検査用ジグでの位置決め・固定
-
使用方法
本製品は別売りの「電動位置決め締結ユニット ピン」と組み合わせて使用する製品です。
標準タイプ・センサータイプどちらでもご使用いただけます。
●組み合わせ表
| ピン | ブッシュ |
|---|---|
| ELC21 | ELC21B |
| ELCS21 |
取付方法
取り付け方によって取付加工方法が異なります。使用される環境に合わせて取付方法をご選択ください。

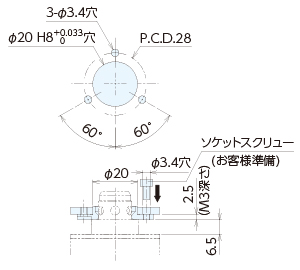

●ソケットスクリューを使用した取付方法

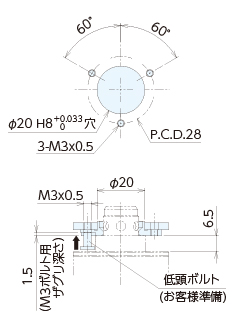

●低頭ボルトを使用した取付方法

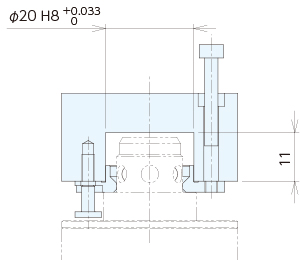

●交換プレートの厚み：12mm以上の場合
取付穴（φ20H8部分）は11mm以上の深さを確保して下さい
メンテナンス方法
●定期メンテナンス
ゴミ等が付着したまま使用しますと、作動不良、機器の故障になりますので本体にゴミ等が付着がないことを確認してください
