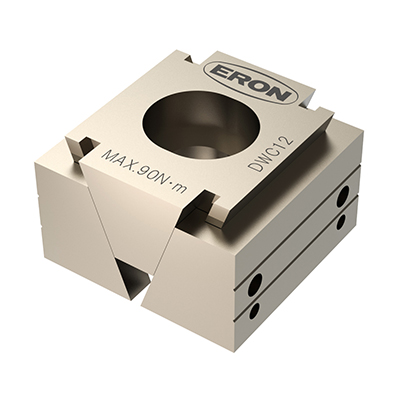

ダブルウェッジクランプ（口金取付タイプ）
E-1412
仕様/価格 ※セルフカット口金2個付属
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 口金材質 | 適合取付ボルト （別売り） |
クランプ力 kN |
操作トルク N・m |
重量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 168616 | DWC08S1 | 真鍮 | SKS08020 | 15 | 25 | 0.11 | 35,300 | × | お問合わせ | 追加 |
|
|
| 168617 | DWC10S1 | 真鍮 | SKS10025 | 23 | 50 | 0.31 | 39,400 | × | お問合わせ | 追加 |
|
|
| 168618 | DWC12S1 | 真鍮 | SKS12030 | 41 | 90 | 0.46 | 44,900 | × | お問合わせ | 追加 |
|
|
| 168619 | DWC16S1 | 真鍮 | SKS16040 | 66 | 210 | 0.91 | 56,000 | × | お問合わせ | 追加 |
|
|
| 168620 | DWC08S2 | アルミ | SKS08020 | 15 | 25 | 0.11 | 32,500 | × | 在庫△ | 追加 |
|
|
| 168621 | DWC10S2 | アルミ | SKS10025 | 23 | 50 | 0.25 | 36,600 | × | 在庫△ | 追加 |
|
|
| 168622 | DWC12S2 | アルミ | SKS12030 | 41 | 90 | 0.4 | 42,100 | × | お問合わせ | 追加 |
|
|
| 168623 | DWC16S2 | アルミ | SKS16040 | 66 | 210 | 0.78 | 52,500 | × | お問合わせ | 追加 |
|
|
| 170259 | DWC08S3 | 鉄 | SKS08020 | 15 | 25 | 0.17 | 32,500 | × | お問合わせ | 追加 |
|
|
| 170260 | DWC10S3 | 鉄 | SKS10025 | 23 | 50 | 0.36 | 36,600 | × | お問合わせ | 追加 |
|
|
| 170261 | DWC12S3 | 鉄 | SKS12030 | 41 | 90 | 0.52 | 42,100 | × | お問合わせ | 追加 |
|
|
| 170262 | DWC16S3 | 鉄 | SKS16040 | 66 | 210 | 1 | 52,500 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A (max.) | A (min.) | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|---|---|
| 168616 | DWC08S1 | 42 | 39.1 | 30 | 15 | 4 | 1 | 9 | 14.5 | |
| 168617 | DWC10S1 | 60 | 56 | 40 | 20 | 5.5 | 2 | 11 | 17 | |
| 168618 | DWC12S1 | 65 | 60.6 | 40 | 22 | 6 | 2 | 12.5 | 18.5 | |
| 168619 | DWC16S1 | 80 | 74.1 | 60 | 29 | 8.2 | 3 | 17 | 25 | |
| 168620 | DWC08S2 | 62 | 59.1 | 30 | 15 | 4 | 1 | 9 | 14.5 | |
| 168621 | DWC10S2 | 72 | 68 | 40 | 20 | 5.5 | 2 | 11 | 17 | |
| 168622 | DWC12S2 | 77 | 72.6 | 40 | 22 | 6 | 2 | 12.5 | 18.5 | |
| 168623 | DWC16S2 | 92 | 86.1 | 60 | 29 | 8.2 | 3 | 17 | 25 | |
| 170259 | DWC08S3 | 62 | 59.1 | 30 | 15 | 4 | 1 | 9 | 14.5 | |
| 170260 | DWC10S3 | 72 | 68 | 40 | 20 | 5.5 | 2 | 11 | 17 | |
| 170261 | DWC12S3 | 77 | 72.6 | 40 | 22 | 6 | 2 | 12.5 | 18.5 | |
| 170262 | DWC16S3 | 92 | 86.1 | 60 | 29 | 8.2 | 3 | 17 | 25 |
仕様/価格 本体
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A (max.) | A (min.) | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 165013 | DWC08 | 30 | 27.1 | 30 | 15 | 4 | 1 | 9 | 14.5 | 21.6 | 3 | 7.5 | M3深さ4.5 | φ3深さ6 | |
| 165014 | DWC10 | 40 | 36 | 40 | 20 | 5.5 | 2 | 11 | 17 | 28 | 5 | 10 | M5深さ5.5 | φ3深さ6 | |
| 165015 | DWC12 | 45 | 40.6 | 40 | 22 | 6 | 2 | 12.5 | 18.5 | 28 | 5 | 11 | M5深さ5.5 | φ3深さ5 | |
| 165016 | DWC16 | 60 | 54.1 | 60 | 29 | 8.2 | 3 | 17 | 25 | 42 | 6 | 14.5 | M6深さ9 | φ4深さ8 |
仕様/価格 セルフカット口金 ※1個販売
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 適合機種 | 口金材質 | 重量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 168624 | DWC08-SCJC | DWC08 | C2801P | 20 | 7,600 | × | お問合わせ | 追加 |
|
|
| 168625 | DWC10-SCJC | DWC10 | C2801P | 58 | 7,600 | × | お問合わせ | 追加 |
|
|
| 168626 | DWC12-SCJC | DWC12 | C2801P | 65 | 7,600 | × | お問合わせ | 追加 |
|
|
| 168627 | DWC16-SCJC | DWC16 | C2801P | 134 | 8,700 | × | お問合わせ | 追加 |
|
|
| 168628 | DWC08-SCJA | DWC08 | A5052 | 17 | 4,800 | × | 在庫〇 | 追加 |
|
|
| 168629 | DWC10-SCJA | DWC10 | A5052 | 29 | 4,800 | × | 在庫〇 | 追加 |
|
|
| 168630 | DWC12-SCJA | DWC12 | A5052 | 32 | 4,800 | × | 入荷予定 | 追加 |
|
|
| 168631 | DWC16-SCJA | DWC16 | A5052 | 68 | 5,200 | × | お問合わせ | 追加 |
|
|
| 170255 | DWC08-SCJ | DWC08 | S50C | 49 | 4,800 | × | お問合わせ | 追加 |
|
|
| 170256 | DWC10-SCJ | DWC10 | S50C | 85 | 4,800 | × | お問合わせ | 追加 |
|
|
| 170257 | DWC12-SCJ | DWC12 | S50C | 95 | 4,800 | × | お問合わせ | 追加 |
|
|
| 170258 | DWC16-SCJ | DWC16 | S50C | 198 | 5,200 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 168624 | DWC08-SCJC | 30 | 15 | 6 | 21.6 | 7.5 | 3.4 | 6.5 | 4 | |
| 168625 | DWC10-SCJC | 40 | 20 | 10 | 28 | 10 | 5.5 | 9.5 | 7 | |
| 168626 | DWC12-SCJC | 40 | 22 | 10 | 28 | 11 | 5.5 | 9.5 | 7 | |
| 168627 | DWC16-SCJC | 60 | 29 | 10 | 42 | 14.5 | 6.6 | 11 | 6.5 | |
| 168628 | DWC08-SCJA | 30 | 15 | 16 | 21.6 | 7.5 | 3.4 | 6.5 | 14 | |
| 168629 | DWC10-SCJA | 40 | 20 | 16 | 28 | 10 | 5.5 | 9.5 | 13 | |
| 168630 | DWC12-SCJA | 40 | 22 | 16 | 28 | 11 | 5.5 | 9.5 | 13 | |
| 168631 | DWC16-SCJA | 60 | 29 | 16 | 42 | 14.5 | 6.6 | 11 | 12.5 | |
| 170255 | DWC08-SCJ | 30 | 15 | 16 | 21.6 | 7.5 | 3.4 | 6.5 | 14 | |
| 170256 | DWC10-SCJ | 40 | 20 | 16 | 28 | 10 | 5.5 | 9.5 | 13 | |
| 170257 | DWC12-SCJ | 40 | 22 | 16 | 28 | 11 | 5.5 | 9.5 | 13 | |
| 170258 | DWC16-SCJ | 60 | 29 | 16 | 42 | 14.5 | 6.6 | 11 | 12.5 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ダブルウェッジクランプ（口金取付タイプ） | 本体（DWC） S45C セルフカット口金 -SCJC：真鍮（C2801P） -SCJA：アルミ（A5052） -SCJ：鉄（S50C） |
口金：先端部HRC48～52 | 本体（DWC）：無電解めっき |
特長
-
■多数個取りで生産リードタイムを短縮
1回の操作で2つのワークを同時にクランプ可能。
省スペースで多くのワークを設置できるためワークを多数個取りやクランプ作業時間の短縮に最適です。

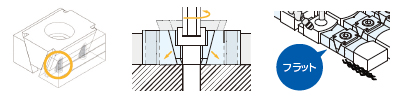

■ワークの浮き上がり防止
クサビ構造によりワークを斜め下方向へ締めつけるためクランプ時の浮き上がりを抑えます。
着座面に密着させることにより、Z方向寸法のバラつきの防止や平面・平行度の安定化、切削時のビビリ抑制にも期待できます。
■切粉による加工不良防止
切粉がクランプに付着しないように、クサビの動きに追従して口金を移動させるスプリングは、本体内部に組み込まれています。
クランプ側面は切粉が流れやすいフラット形状です。ワークやクランプ周囲に堆積する切粉を防止します。
切粉の侵入箇所を極力少なくし、外形にスプリングが無いことから切粉堆積によるチッピングや作動不良を防止できます。
■ワークのバラつきを吸収
ボルト取付穴が長丸になっているため、クランプ方向の位置に自由度があり、ワーク寸法のバラつきを吸収します。（E寸法の1/2まで）
■ワーク条件に合わせた口金を選定可能
ワークの形状・材質に合わせて口金を変更して使用が可能。
また各口金はセルフカット代を設けておりお客様で追加工してご使用いただけます。
・-SCJC（真鍮）：比較的柔らかくワークにクランプ跡が残りにくい
・-SCJA（アルミ）：比較的柔らかく切削性に優れている
・-SCJ（鉄）：真鍮/アルミと比較して硬度が高く、強固にワークをクランプできる
[付属品]
セルフカット口金取付用六角穴付ボルト：
・DWC-S1,2,3：4本
・DWC-SC：2本
※本体取付用の六角穴付きボルトは別途ご購入いただく必要があります。

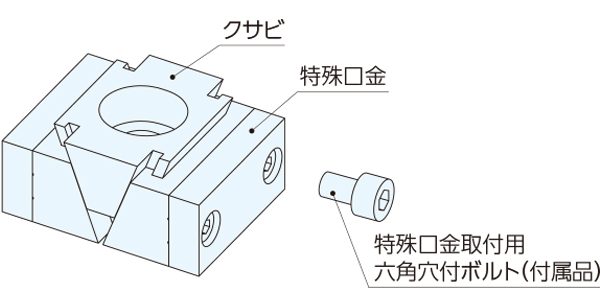

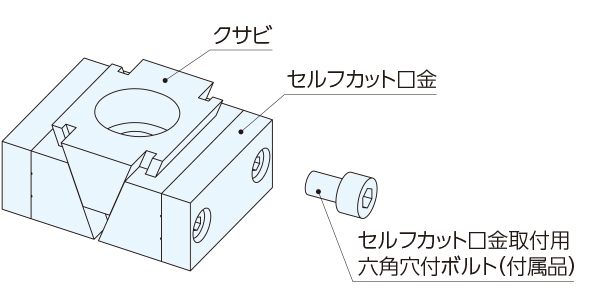

構成図
-

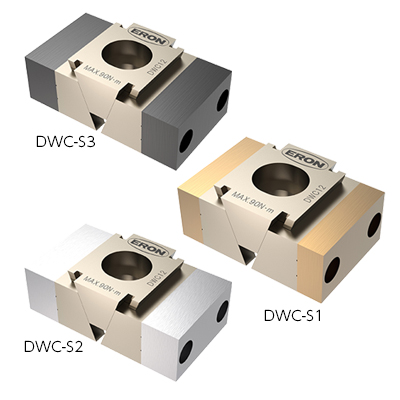

DWC-S
-

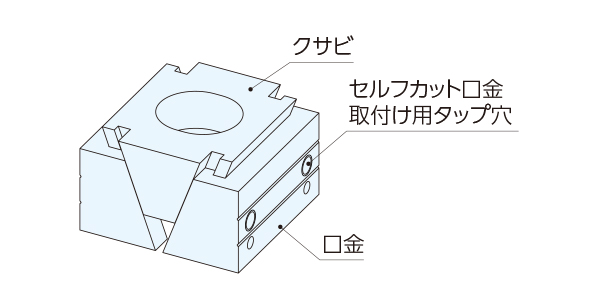

本体（DWC）
-

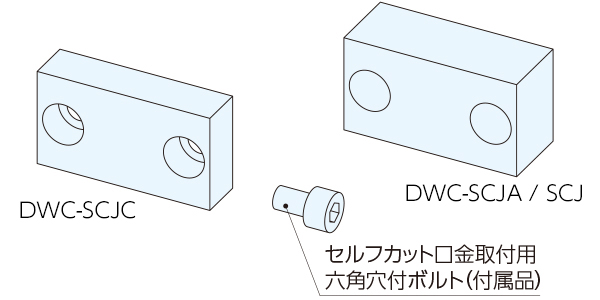

セルフカット口金
使用例

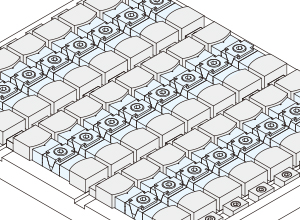

小物ワークを複数クランプ
使用方法

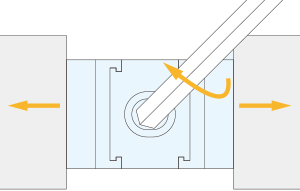

●クランプ方法

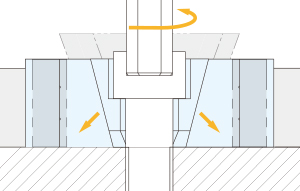

六角穴付ボルト（別売）を六角レンチで締めることにより、本体が下がり口金が両サイドに広がりワークをクランプします。
両サイドに広がりながら下方向に締めつけるため、ワークの浮き上がりを防ぎます。
●取付加工寸法
ダブルウェッジクランプ（口金取付タイプ）を使用する際は、以下の取付加工寸法を参考に加工を行ってください。
取付加工寸法図
| No. | a（並目） | b | 左右最大差 |
|---|---|---|---|
| DWC08 | M8 | 14.1～14.9 | 0.5 |
| DWC10 | M10 | 18.6～19.9 | 1 |
| DWC12 | M12 | 20.9～22.4 | 1 |
| DWC16 | M16 | 28.6～29.9 | 1.5 |
| DWC08S1 | M8 | 20.1～20.9 | 0.5 |
| DWC08S2 DWC08S3 |
M8 | 30.1～30.9（※） | 0.5 |
| DWC10S1 | M10 | 28.6～29.9 | 1 |
| DWC10S2 DWC10S3 |
M10 | 34.6～35.9（※） | 1 |
| DWC12S1 | M12 | 30.9～32.4 | 1 |
| DWC12S2 DWC12S3 |
M12 | 36.9～38.4（※） | 1 |
| DWC16S1 | M16 | 38.6～39.9 | 1.5 |
| DWC16S2 DWC16S3 |
M16 | 44.6～45.9（※） | 1.5 |
※口金セルフカット前の寸法です。セルフカット後は、口金厚み寸法によって変わります。
■注意事項
加工不良の原因や締付不足の原因になるため、取付加工寸法b寸法の規定以上で使用しないでください。
内蔵のスプリングの破損につながるため、本体の分解及びワークがない状態でb寸法の規定以上に広げないでください。
●口金のセルフカット方法
口金はセルフカット可能範囲内でお客様の使用に合わせて追加工が可能です。
追加工は口金をバイス等で固定して加工を行ってください。
口金を本体に取り付けた状態で加工する場合は、ダミーワーク等をクランプして本体が固定されたことを確認してから加工を行ってください。
材質硬度や加工の特性上、クランプ面に加工目が残る場合がありますが、本製品はセルフカットを前提としており、仕上げ面が必要な場合はお客様にて仕上げ加工を施していただくか、ダブルウェッジクランプ（DWCF）をご使用ください。
セルフカット可能範囲
| No. | A | B | C | D |
|---|---|---|---|---|
| DWC08-SCJC | - | - | 9 | 3 |
| DWC08-SCJA | - | 10 | 9 | 10 |
| DWC08-SCJ | - | 10 | 9 | 10 |
| DWC10-SCJC | 2 | - | 12 | 5 |
| DWC10-SCJA | 2 | 6 | 12 | 10 |
| DWC10-SCJ | 2 | 6 | 12 | 10 |
| DWC12-SCJC | 3 | - | 12 | 5 |
| DWC12-SCJA | 3 | 6 | 12 | 10 |
| DWC12-SCJ | 3 | 6 | 12 | 10 |
| DWC16-SCJC | 6 | - | 25 | 5 |
| DWC16-SCJA | 6 | 6 | 25 | 10 |
| DWC16-SCJ | 6 | 6 | 25 |
10 |
能力

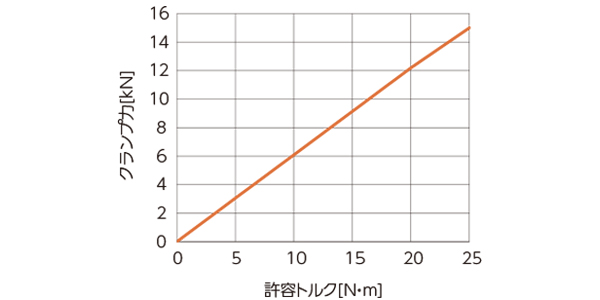

操作トルクと締付力の能力線図は次の通りです。
-
DWC08
-

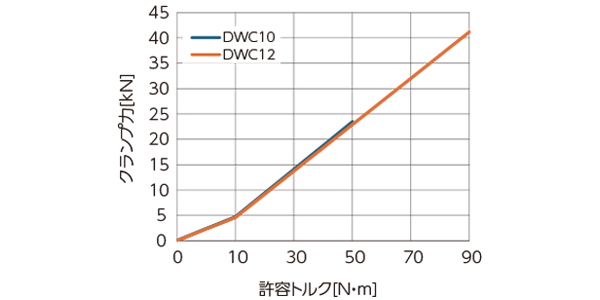

DWC10/DWC12
-

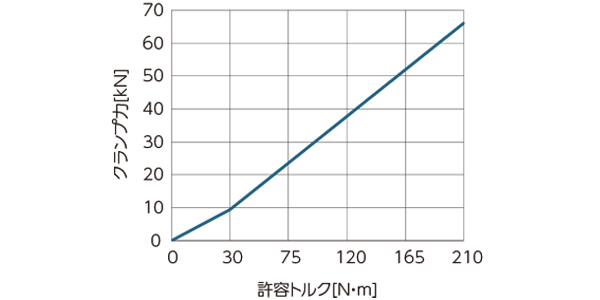

DWC16
特注品対応
口金の寸法変更品の製作が可能です。
希望する寸法（縦、横、高さ）、材質等を記載の上、お問い合わせください。
修理対応
本製品の修理対応は行っておりません。
異常が見られる場合は新しいものと交換をお願いいたします。
メンテナンス方法
使用前後に切粉が付着していないかのご確認と使用後に切粉の除去を行ってください。
選定方法
●サイズの選定
締めつけるワークサイズや加工内容に合わせて、幅：3種類（30～60）または高さ：4種類（15～29）から選定を行います。
●セルフカット口金の選定
ワークの形状・材質に合わせてセルフカット口金を変更してご使用いただけます。
各セルフカット口金の特長は以下をご確認ください。

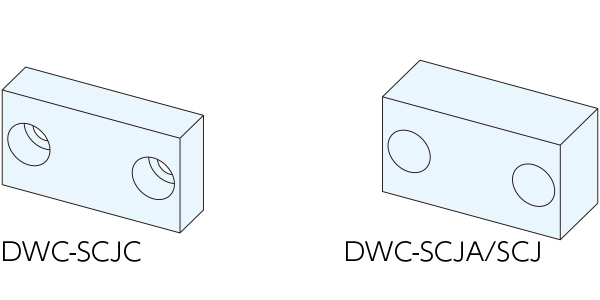

| No | DWC-SCJC | DWC-SCJA | DWC-SCJ |
|---|---|---|---|
| 材質 | 真鍮（C2801P） | アルミ（A5052） | 鉄（S50C） |
| 用途 | クランプ跡を残し たくないワーク向け |
加工してワークに 合わせたクランプ がしたい場合 |
加工してワークに 合わせたクランプ がしたい場合 |
| イメージ |  |
 |
 |
