【廃番】ラウンドベースプレート

E-1204

  • 1204.jpg

  • 1204.jpg

仕様/価格

オーダーNo. No. 外径 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124852 BT412-4000 400 35 30 246,000 廃番 お問合わせ 追加 DL
124853 BT412-5000 500 40 53 299,000 廃番 お問合わせ 追加 DL
124854 BT516-5000 500 40 54 226,000 廃番 お問合わせ 追加 DL
124855 BT516-6000 600 50 95 255,000 廃番 お問合わせ 追加 DL
124856 BT516-8000 800 60 205 505,000 廃番 お問合わせ 追加 DL

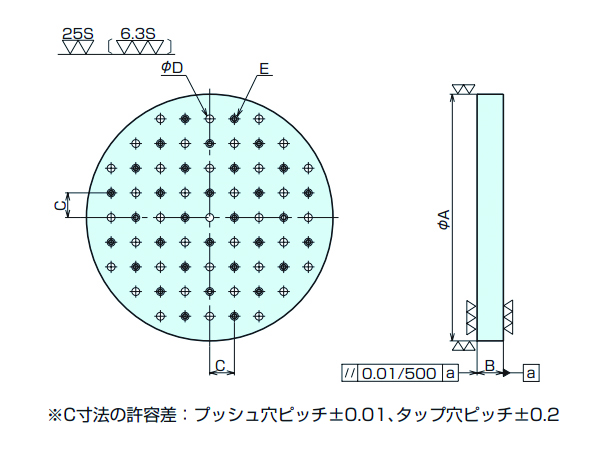

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C DH6 E
124852 BT412-4000 400 35 40 12.01 M12
124853 BT412-5000 500 40 40 12.01 M12
124854 BT516-5000 500 40 50 16.01 M16
124855 BT516-6000 600 50 50 16.01 M16
124856 BT516-8000 800 60 50 16.01 M16

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】ラウンドベースプレート FC250 焼鈍

特長

■機械テーブルにのせるサブテーブルです。
■機械テーブルへのラウンドベースプレートの位置決めはプレッションTナットにてセットします。

使用例
