RoHS対応

【廃番】ベースプレート

E-1203

  • 【廃番】ベースプレート PIC1

  • 【廃番】ベースプレート PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 厚み 質量kg 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124818 BT412-2800 360 280 30 21 廃番 お問合わせ 追加 DL DL
124819 BT412-3600 440 360 35 38 廃番 お問合わせ 追加 DL DL
124820 BT412-4400 440 440 35 46 廃番 お問合わせ 追加 DL DL
124821 BT412-5200 520 360 35 45 廃番 お問合わせ 追加 DL DL
124822 BT412-5220 520 520 40 70 廃番 お問合わせ 追加 DL DL
124823 BT412-6000 600 400 40 72 廃番 お問合わせ 追加 DL DL
124824 BT412-6800 680 520 45 108 廃番 お問合わせ 追加 DL DL
124825 EN412-3530 350 300 30 21 廃番 お問合わせ 追加 DL DL
124826 EN412-6250 600 250 40 41 廃番 お問合わせ 追加 DL DL
124827 EN412-6350 600 350 40 58 廃番 お問合わせ 追加 DL DL
124828 EN412-6450 600 450 50 93 廃番 お問合わせ 追加 DL DL
124829 EN412-8300 800 300 40 67 廃番 お問合わせ 追加 DL DL
124830 EN412-8400 800 400 40 88 廃番 お問合わせ 追加 DL DL
124831 EN412-8500 800 500 50 138 廃番 お問合わせ 追加 DL DL
124832 EN412-9600 900 600 50 187 廃番 お問合わせ 追加 DL DL
124833 EN412-1060 1000 600 50 208 廃番 お問合わせ 追加 DL DL
124834 BT516-3500 550 350 40 50 廃番 お問合わせ 追加 DL DL
124835 BT516-5500 550 550 45 76 廃番 お問合わせ 追加 DL DL
124836 BT516-6300 630 630 50 96 廃番 お問合わせ 追加 DL DL
124837 BT516-6500 650 450 45 89 廃番 お問合わせ 追加 DL DL
124838 BT516-7500 750 550 55 155 廃番 お問合わせ 追加 DL DL
124839 BT516-8500 850 850 60 277 廃番 お問合わせ 追加 DL DL
124840 BT516-9500 950 550 55 197 廃番 お問合わせ 追加 DL DL
124841 EN516-6250 600 250 40 42 廃番 お問合わせ 追加 DL DL
124842 EN516-6350 600 350 40 58 廃番 お問合わせ 追加 DL DL
124843 EN516-6450 600 450 50 94 廃番 お問合わせ 追加 DL DL
124844 EN516-8300 800 300 40 67 廃番 お問合わせ 追加 DL DL
124845 EN516-8400 800 400 40 88 廃番 お問合わせ 追加 DL DL
124846 EN516-8500 800 500 50 139 廃番 お問合わせ 追加 DL DL
124847 EN516-9600 900 600 50 187 廃番 お問合わせ 追加 DL DL
124848 EN516-1060 1000 600 50 208 廃番 お問合わせ 追加 DL DL
124849 EN516-1570 1500 700 50 364 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I H6 J
124818 BT412-2800 360 280 30 40 20 8 20 6 12.01 M12
124819 BT412-3600 440 360 35 40 20 10 20 8 12.01 M12
124820 BT412-4400 440 440 35 40 20 10 20 10 12.01 M12
124821 BT412-5200 520 360 35 40 20 12 20 8 12.01 M12
124822 BT412-5220 520 520 40 40 20 12 20 12 12.01 M12
124823 BT412-6000 600 400 40 40 20 14 20 9 12.01 M12
124824 BT412-6800 680 520 45 40 20 16 20 12 12.01 M12
124825 EN412-3530 350 300 30 40 35 7 30 6 12.01 M12
124826 EN412-6250 600 250 40 40 20 14 25 4 12.01 M12
124827 EN412-6350 600 350 40 40 20 14 35 7 12.01 M12
124828 EN412-6450 600 450 50 40 20 14 25 10 12.01 M12
124829 EN412-8300 800 300 40 40 20 19 30 6 12.01 M12
124830 EN412-8400 800 400 40 40 20 19 20 9 12.01 M12
124831 EN412-8500 800 500 50 40 20 19 30 11 12.01 M12
124832 EN412-9600 900 600 50 40 30 21 20 14 12.01 M12
124833 EN412-1060 1000 600 50 40 20 24 20 14 12.01 M12
124834 BT516-3500 550 350 40 50 25 10 25 6 16.01 M16
124835 BT516-5500 550 550 45 50 25 10 25 10 16.01 M16
124836 BT516-6300 630 630 50 50 40 11 40 11 16.01 M16
124837 BT516-6500 650 450 45 50 25 12 25 8 16.01 M16
124838 BT516-7500 750 550 55 50 25 14 25 10 16.01 M16
124839 BT516-8500 850 850 60 50 25 16 25 16 16.01 M16
124840 BT516-9500 950 550 55 50 25 18 25 10 16.01 M16
124841 EN516-6250 600 250 40 50 25 11 25 4 16.01 M16
124842 EN516-6350 600 350 40 50 25 11 25 6 16.01 M16
124843 EN516-6450 600 450 50 50 25 11 25 8 16.01 M16
124844 EN516-8300 800 300 40 50 25 15 25 5 16.01 M16
124845 EN516-8400 800 400 40 50 25 15 25 7 16.01 M16
124846 EN516-8500 800 500 50 50 25 15 25 9 16.01 M16
124847 EN516-9600 900 600 50 50 25 17 25 11 16.01 M16
124848 EN516-1060 1000 600 50 50 25 19 25 11 16.01 M16
124849 EN516-1570 1500 700 50 50 25 29 25 13 16.01 M16

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】ベースプレート FC250 焼鈍

特長

■マシニングセンター等機械テーブルにのせるサブテーブルです｡
■機械テーブルへのベースプレートの位置決めはプレッションTナットによってセットします｡
■Ｔスロットナットタイプの組立式治具（ブロックビルドジグシステム）のベースプレートとしても使用できます。

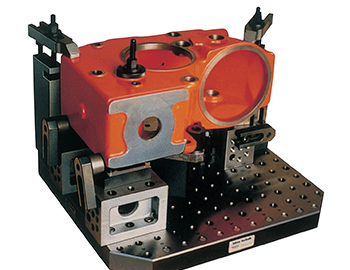

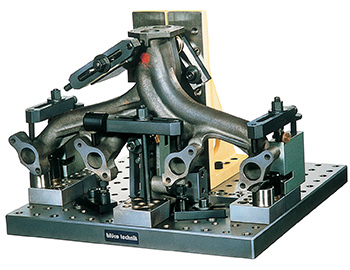

使用例
