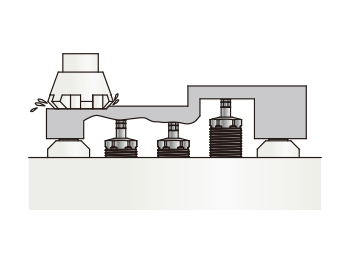

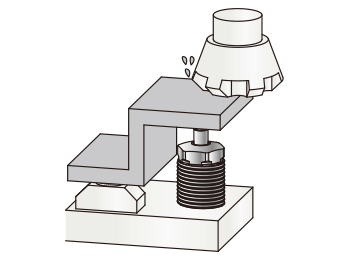

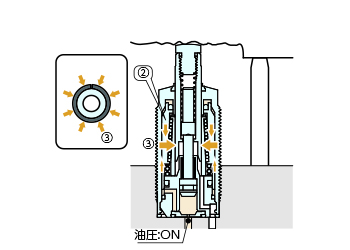

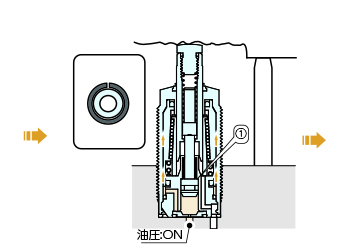

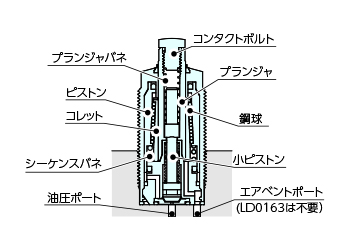

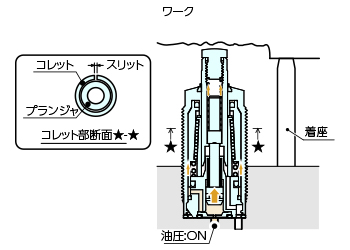

■各部動作説明

■能力線図(静荷重時)

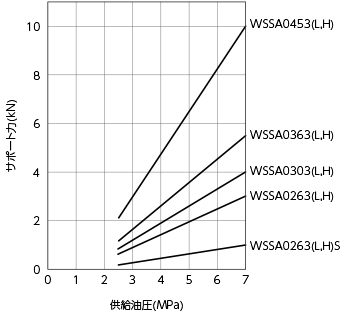

●供給油圧／サポート力線図

P:供給油圧(MPa)を示します

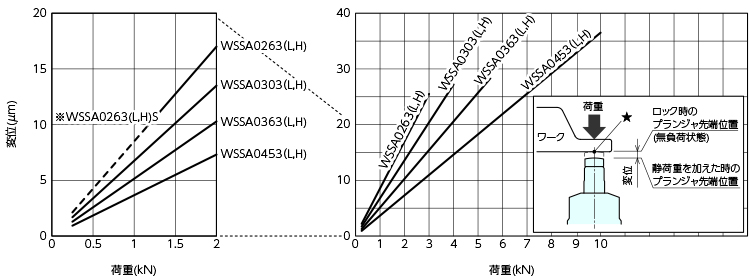

■荷重／変位線図(供給油圧：7MPa、ワークサポート単体の場合)

※WSSA0262-(L,H)-Sタイプは荷重1kNまでの線図（破線部）となります。
★印部の凹凸や周辺クランプによるワーク側の変位は含まれません。

■注意事項

●設計上の注意事項

1.仕様の確認

・各製品の仕様を確認の上、ご使用ください。

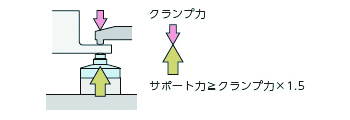

・ワークサポートとクランプを対向で使用する場合、サポート力はクランプの1.5倍以上でご使用ください。

・油圧回路の設計に当たっては、「油圧シリンダの速度制御回路と注意事項をよく読み、適切な回路を設計してください。
回路設計を誤ると機器の誤動作、破損などが発生する場合があります。

3.必要の応じた、ワークの仮止め設置

・軽量ワークに、複数のサポート時は、プランジャバネ力がワーク重量を上回り、ワークを押上げる場合があります。

4.プランジャにはアタッチメントが必要

・必ず、アタッチメントを取付けた状態で使用してください。
プランジャバネを固定するものがなくなり、プランジャが上昇しません。
・アタッチメントには必ずOリングをセットしてください。切削液等が侵入し、動作不良の原因となります。

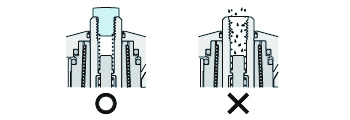

5.溶接ジグ等に使用時は、プランジャ表面を保護

・スパッタ等が摺動面に付着すると、摺動面不良が発生し、正常なサポート機能は得れられません。

6.プランジャ動作時間を、供給油量で調整

・目安は、フルストロークで0.5～1秒程度です。
・単動シリンダと同様に、リリース時の速度低下を考慮して、チェック弁付流量調整弁（メータイン）をご使用ください。
・動作速度が早い場合、ワークに衝突後の跳ね返りが大きく、ワークと隙間が生じた状態でロックする場合があります。

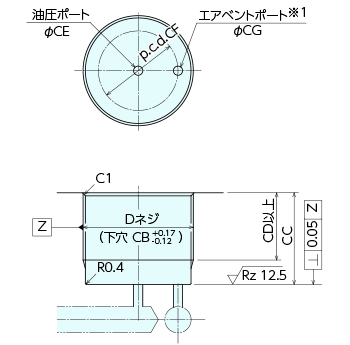

■取付加工寸法

※ ベントポートは、クーラント等が侵入しない位置で大気開放となるように施工願います。

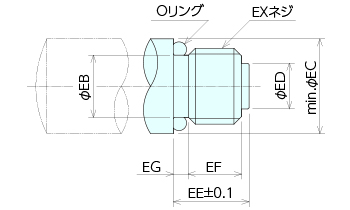

■コンタクトボルト設計寸法

※付属コンタクトボルト以外のコンタクトボルト（アタッチメント）をお客様にて設計製作される場合の参考としてください。

材質：S45C
熱処理：焼入(HRC50～55)
表面処理：黒染め(四三酸化鉄被膜)
