コンパクトツーリングブロック
E-1118,1415,1116
仕様/価格
寸法図・サイズ表
| 選択 | オーダー№ | № | A | B | C | D | E g6 | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

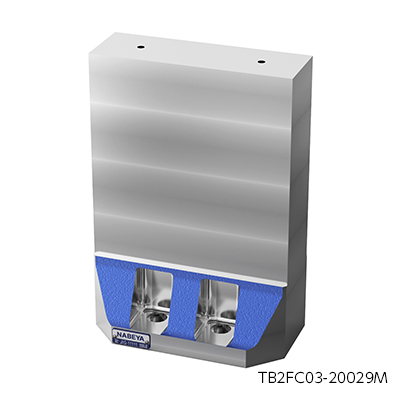

| 151953 | TB2FC03-20029M | 200 | 130 | 290 | 15 | φ30 | φ95 | φ14(M12用) | 7 | 65.8 | 32.1 | 80 | |
| 151954 | TB3FC03-25029M | 250.4 | 221.9 | 290 | 15 | φ30 | φ95 | φ14(M12用) | 17 | - | - | - | |
| 151955 | TB4FC03-15029M | 150.8 | 150.8 | 290 | 15 | φ30 | φ95 | φ14(M12用) | 17 | - | - | - | |
| 136426 | TB6FC03-08030M | 78.5 | 136 | 300 | 15 | φ30 | φ95 | φ14(M12用) | - | - | - | - | |

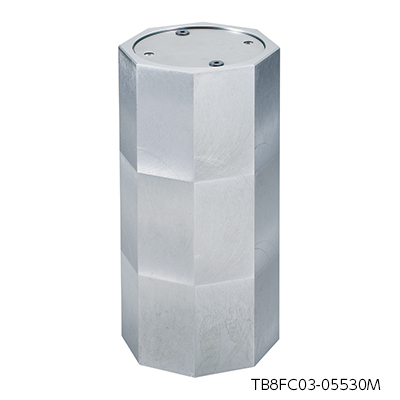

| 136425 | TB8FC03-05530M | 56.3 | 136 | 300 | 15 | φ30 | φ95 | φ14(M12用) | - | - | - | - |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| コンパクトツーリングブロック | TB2FC03・TB3FC03・TB4FC03：FC250 TB6FC03・TB8FC03：S45C |
TB2FC03・TB3FC03・TB4FC03：焼鈍 | TB2FC03・TB3FC03・TB4FC03：塗装(黒皮部) |
特長
-
■各面にジグや直接ワークを取り付けるための5軸対応ジグベースです。
■5軸加工機の多数個取りのジグベースに最適です。
■3方向同時加工に対応できる多面イケールで、工程集約に最適です。
■TB2FC03・TB3FC03・TB4FC03が0.4mm、TB6FC03・TB8FC03が0.5mmのセルフカット代が設けてあります。セルフカットにより、ご使用の機械と同一精度に仕上げることができます。
■ご使用の機械で、タップなどお好みの加工ができます。
■ナベヤのジグと組み合わせて使用することで、様々なサイズや形状のワークに対応できます。
■位置決め用のセンターピンと取付ボルトを付属。取り付けに関わる設計・製作時間の短縮が可能です。
※本製品は製品単体での販売です。取り付けや芯出し、工具干渉等はお客様にてご確認ください。
[付属品]アイボルト、ソケットスクリュー
構成図

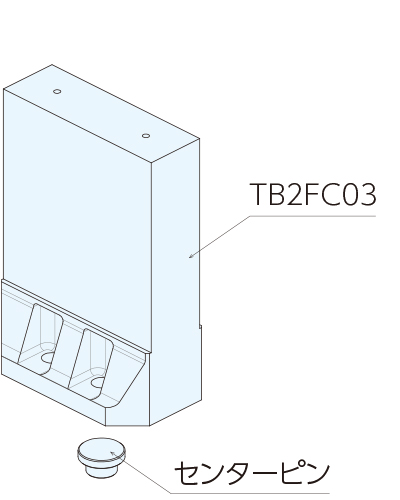

TB2FC03

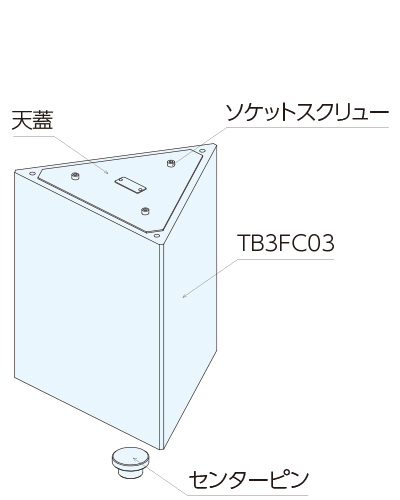

TB3FC03

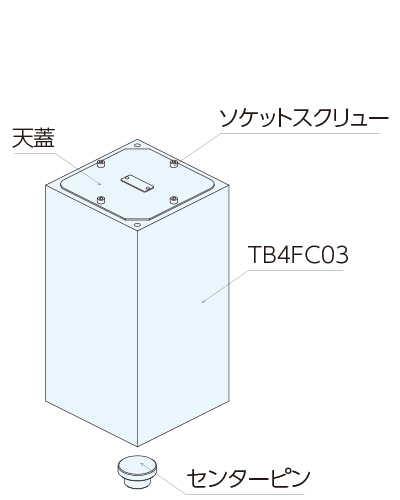

TB4FC03
TB6FC03
TB8FC03
使用例
5軸のマシニング加工のジグベースとしてご使用いただけます。

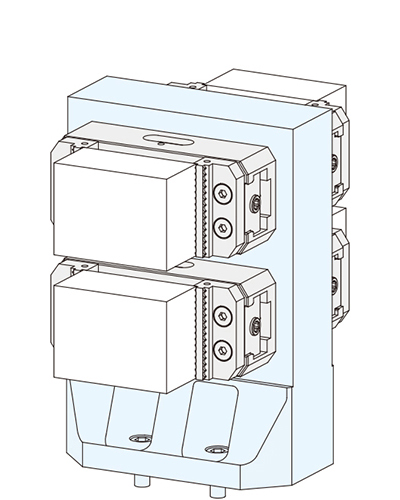

TB2FC03

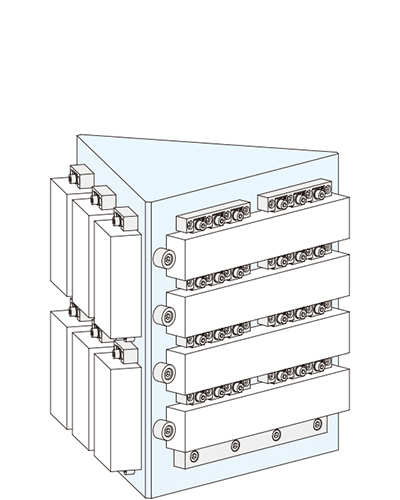

TB3FC03

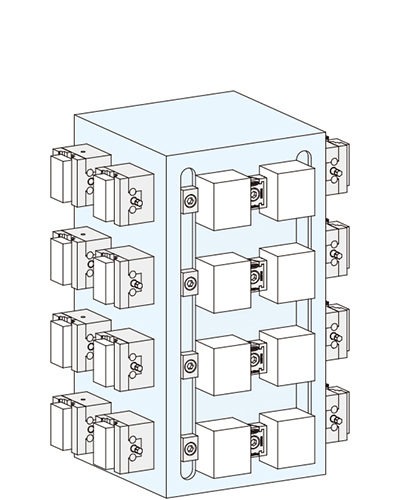

TB4FC03
TB6FC03

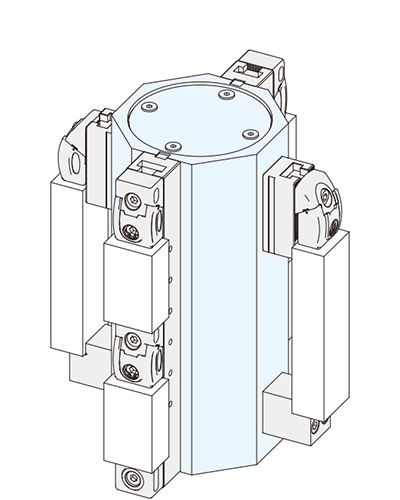

TB8FC03

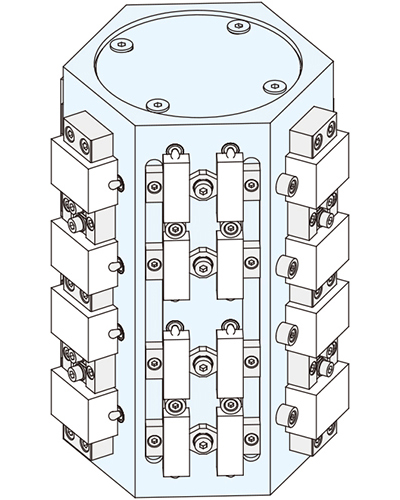

■5軸加工機での多数個取りジグ例
| № | TB6FC03-08030M（6 面） | TB8FC03-05530M（8 面） |
|---|---|---|
| ワーク取り付け数 | 36 | 6 |
| 使用クランプ |
・クランプピン（CPAP0510-1） |
・クサビクランプ システムバイス（KCS-08-300F） |
| 製作費用 | 666,160 円 | 569,800 円 |
※各クランプの仕様に関しましてはカタログやWEB をご確認ください。
※価格はご参考価格となります。ジグの設計・製作費、また取り付けボルト等の価格は含まれていません。
使用方法
機械テーブルに取付けて使用します。
取付方法は「取付方法」をご覧ください。
●セルフカットについて
本製品の使用面には、精度の調整ができるように0.4～0.5mmのセルフカット代が設けられています。
ご使用される環境に合わせて、機械でセルフカットを行い精度の調整を行ってください。
-
いかなる工作物でも厳密には、誤差ゼロではありません。ご使用機械も同様に許容範囲内での誤差があります。
-
ご使用機械の誤差・ベースエレメントの誤差・位置決め等の治具の誤差が重なれば、大きな誤差が生じる可能性があります。
-
ご使用機械でセルフカットを行なえば機械と合った精度に仕上がります。
取付方法
機械テーブルに設置し、エッジロケーターで引き込んで本製品を取り付けてください。
取り付けに必要なソケットスクリューは別売りです。

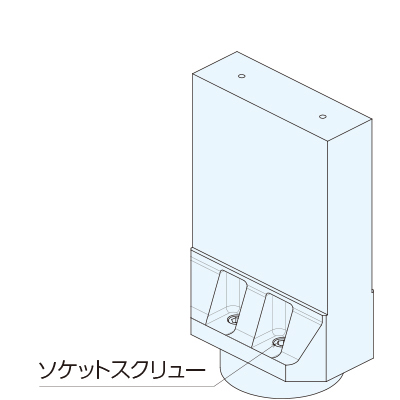

●TB2FC03

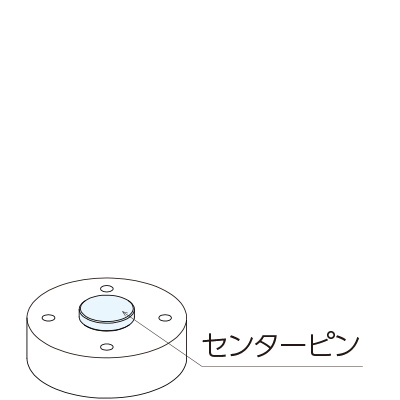

機械テーブルにセンターピンを取り付けてください。
ツーリングブロックを設置し、付属のソケットスクリューで取り付けてください。

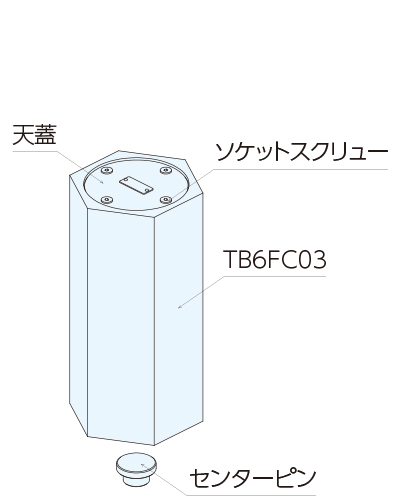

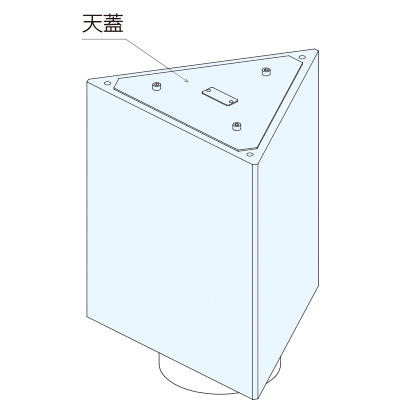

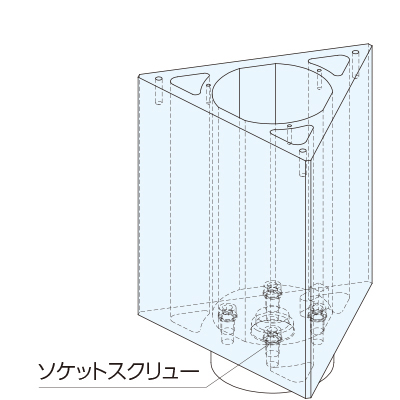

●TB2FC03以外
機械テーブルにセンターピンを取り付けてください。
天蓋を外した状態のツーリングブロックを設置し、付属のソケットスクリューで取り付けてください。
天蓋を取り付けてください。
■注意事項
機械の最大積載重量、旋回径に注意した上で取り付けてください。
修理対応
当製品の修理は行っておりません。
異常がみられる場合は、交換してください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
そのままにしておくと作動不良・精度不良の原因になります。
工作機械から取り外して保管する場合は、切削水、切粉等を完全に取り除いた後、防錆油を必要部位に塗布した状態で低湿度の場所で保管してください。
