【新製品】多数個取りのジグ製作に最適！ダブルウェッジクランプ（口金取付タイプ）を販売開始しました
このたび、1回の操作で2つのワークを同時にクランプ可能な「ダブルウェッジクランプ」の口金の取付・変更が可能なタイプを新しく販売開始しました！
特長

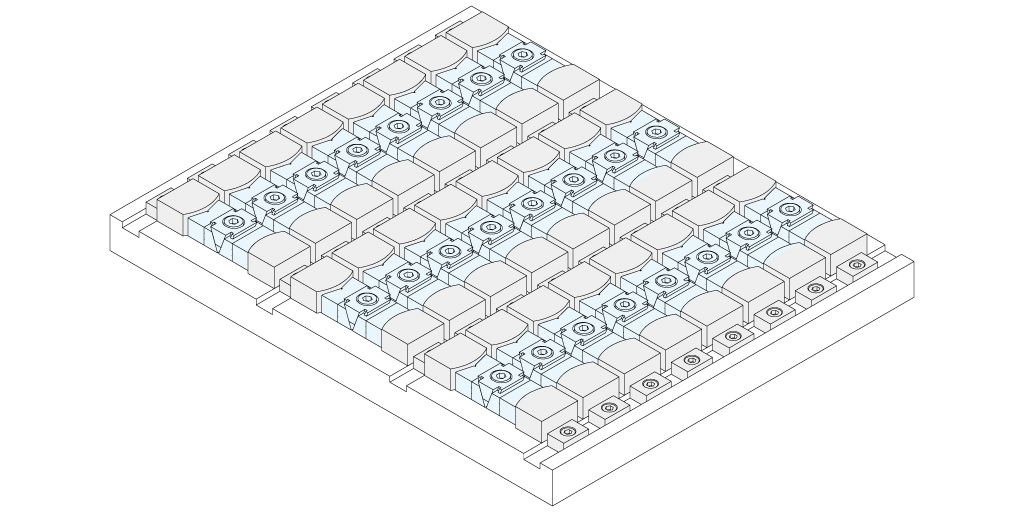

多数個取りで生産リードタイムを短縮
1回の操作で2つのワークを同時にクランプ可能。
省スペースで多くのワークを設置できるため、ワークを多数個取りやクランプ作業時間の短縮に最適です。
省スペースで多くのワークを設置できるため、ワークを多数個取りやクランプ作業時間の短縮に最適です。
ワークの浮き上がりを抑えて加工不良を防止

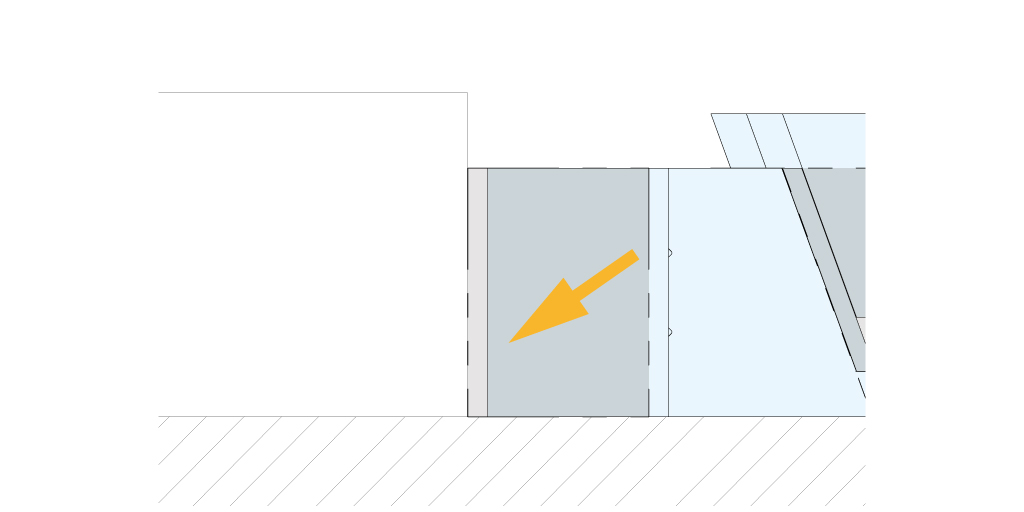

クサビ構造によりワークを斜め下方向へ締めつけるため、クランプ時の浮き上がりを抑えます。
着座面に密着させることにより、Z方向寸法のバラつきの防止や平面・平行度の安定化、切削時のビビリ抑制にも期待できます。
着座面に密着させることにより、Z方向寸法のバラつきの防止や平面・平行度の安定化、切削時のビビリ抑制にも期待できます。
切粉による加工不良への対策
切粉がクランプに付着しないように、クサビの動きに追従して口金を移動させるスプリングは、本体内部に組み込まれています。

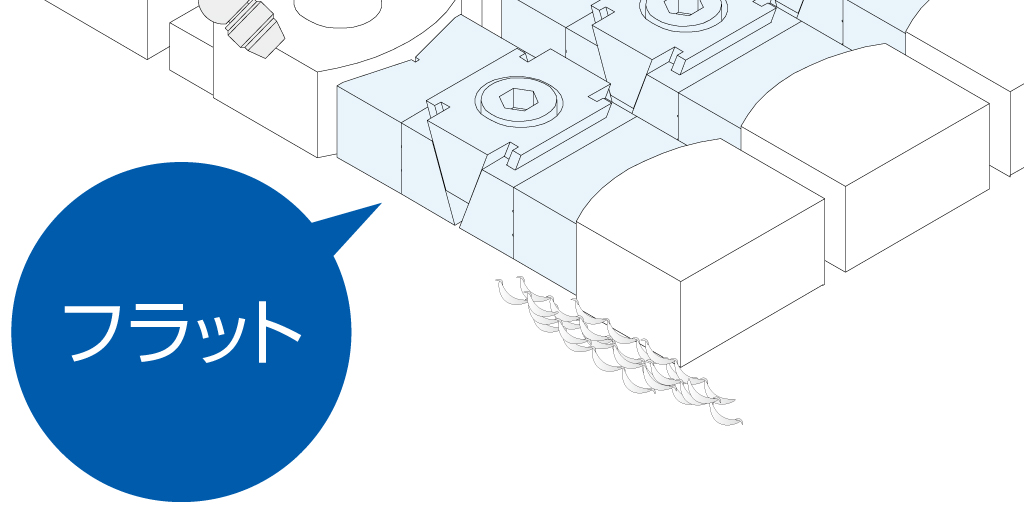

また、クランプ側面は切粉が流れやすいフラット形状です。ワークやクランプ周囲に堆積する切粉を防止します。
切粉の侵入箇所を極力少なくし、外形にもスプリングが内部に無いことから切粉堆積によるチッピングや作動不良を防止できます。
また、クランプ側面は切粉が流れやすいフラット形状です。ワークやクランプ周囲に堆積する切粉を防止します。
切粉の侵入箇所を極力少なくし、外形にもスプリングが内部に無いことから切粉堆積によるチッピングや作動不良を防止できます。
ワーク条件に合わせた口金を選定可能
ワークの形状・材質に合わせて口金を変更して使用が可能。
また各口金はセルフカット代を設けておりお客様で追加工してご使用いただけます。

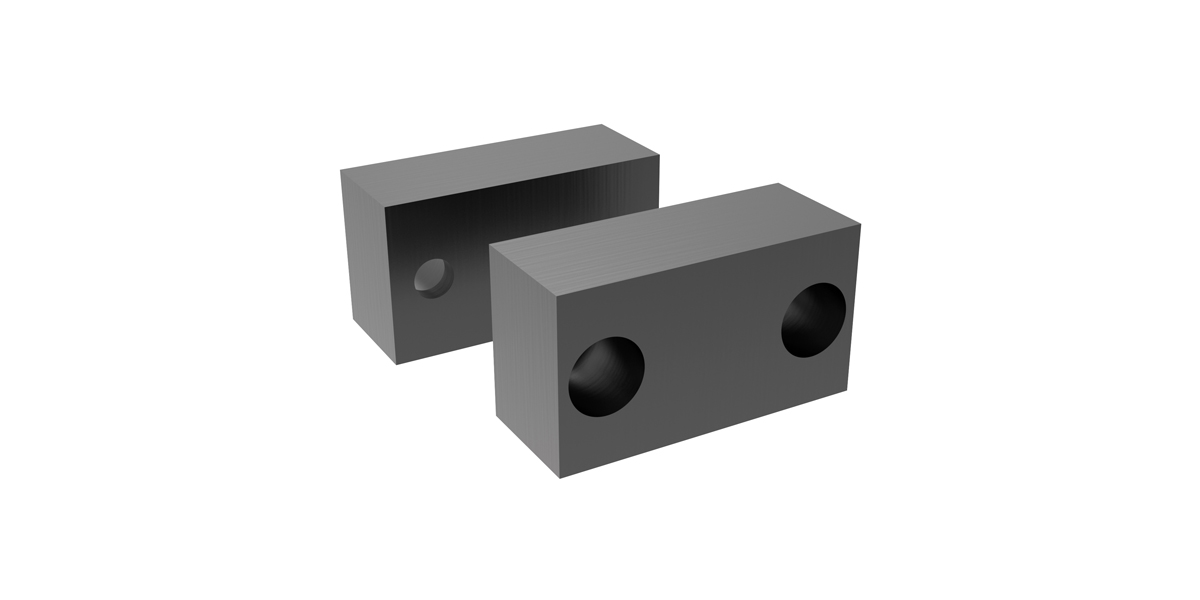

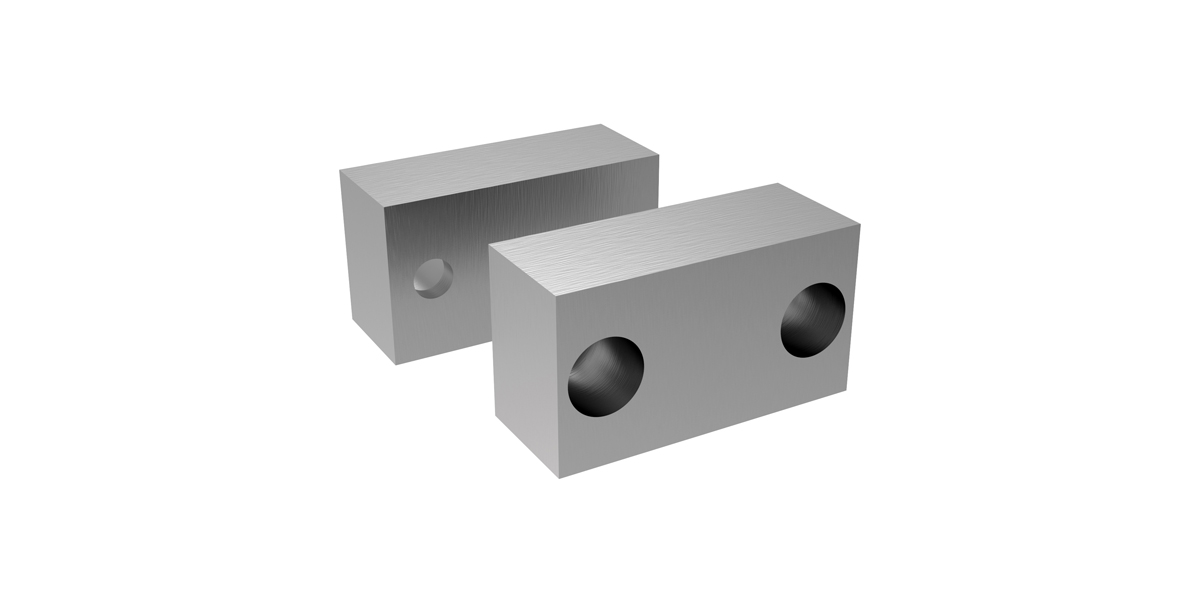

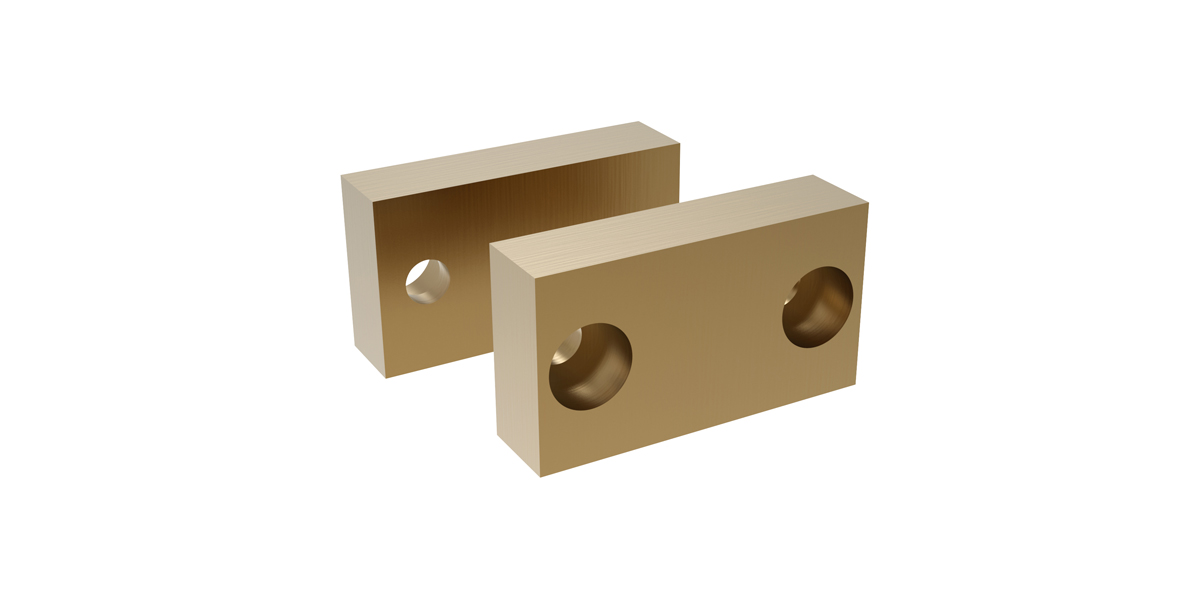

| -SCJC（真鍮） | -SCJA（アルミ） | -SCJ（鉄） |
|---|---|---|
 |
 |
 |
| 比較的柔らかくワークにクランプ跡が残りにくい | 比較的柔らかく切削性に優れている | 真鍮／アルミと比較して硬度が高く、 強固にワークをクランプできる |
