このたび、段取り時間短縮と工程集約により加工リードタイム短縮に貢献する

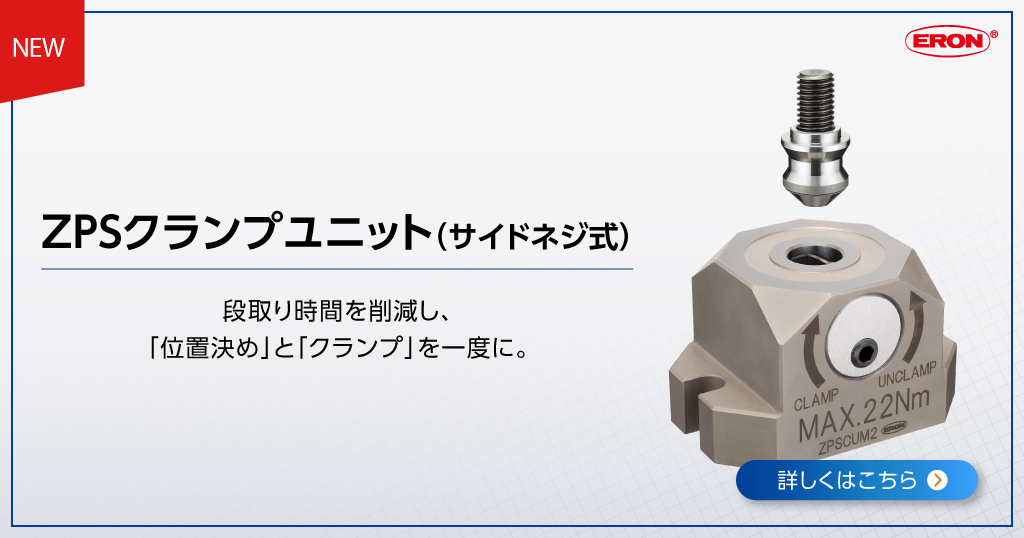

「ZPSクランプユニット（サイドネジ式）」を発売いたしました！

位置決めとクランプを一度に。５面加工をもっとスマートに！

引き込みクランプで5面加工を実現。
段取り時間の大幅な短縮と干渉レスな５面加工を可能にします。

特長

機械の稼働率を向上

ピンボルトを引き込んで固定と位置決めを行うため、芯出し作業が不要となり、段取り時間を短縮・機械の稼働率が向上します。
また、ワークの下面から引き込むため、ジグの干渉を気にすることなく５面加工ができ、工程集約を実現。

作業性を高める設計

切屑対策のため、切屑排出口がついており、内部に侵入した切屑の除去が容易に。
ピンボルトが挿入しやすい形状設計で、芯ずれ・傾きがあってもスムーズに装着可能。

スピンドル操作で誰でも簡単固定

スピンドルを本体側面に設置。
ワークサイズを気にすることなく使用可能。
操作トルクも小さく、クランプ作業のしやすさを実現。
延長工具の使用で他ジグとの干渉にも対応。

使用例

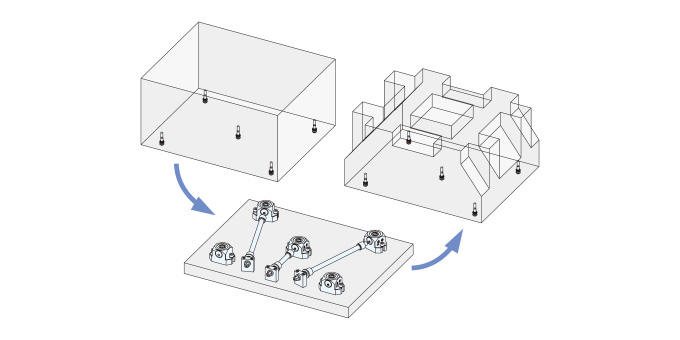

本体とピンボルトのピッチを合わせるだけでワークを何度交換しても同じ位置決め精度で簡単に固定が可能
