インサートノズル SM型 マニホールドセット
E-9991SM
仕様/価格（ボールバルブ付）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 157511 | MF17100-3BSM | 171.1 | 88.9 | 83.9 | 25.4 | 61.5 | 40.2 | 31.8 | 16.1 | 36.1 | 36.3 | 16.1 | 30.2 | R1/4 | R1/4プラグ |
仕様/価格（ボールバルブ無し）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 157512 | MF17100-3SM | 139.5 | 88.9 | 52.6 | 25.4 | 61.5 | 9 | 31.8 | 16.1 | 36.1 | 25.4 | 16.1 | 30.2 | R1/4 | R1/4プラグ |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| インサートノズル SM型 マニホールドセット | マニホールド：アルミニウム ベース・ジョイント・ノズル：アセタール ユニオン：真鍮 スプレーチップ：アルミニウム [ボールバルブ付タイプ] バルブ本体：真鍮 レバーハンドル ：POM |
特長
-
■供給ポート1か所から広範囲、ピンポイントに切削液を当てたい場合に最適です。
■ボールバルブ付はレバーの開閉で切削液の通/止及び流量調整ができます。
■最大圧力：0.7Mpa
■耐熱温度：43℃
[セット内容]
ベース(SM2B-1)：3個
ジョイント(SM-J)：3個
ノズル(SM-N)：3個
スプレーチップ（SM6-2）：3個
ボールバルブ：3個（ボールバルブ付タイプのみ）

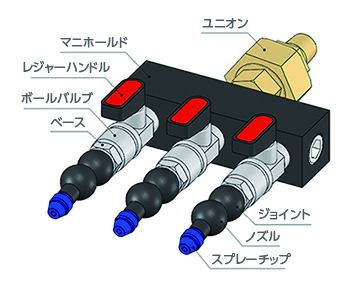

構成図
使用例
■切削液の吐出位置・範囲の設定ができる
切削工具の変更による加工点の変更時も、ノズルの位置を調整し、ピンポイントに切削液を当てることができます。
また、カッタなどの工具には、分岐されたノズルから広範囲に切削液を当てることができます。
 |
 |
 |
| 短い刃物の場合 | 長さが中間の刃物の場合 | 長い刃物の場合 |
■フライス加工時の焼付き防止
正面フライス加工において多方面から切削液を噴射することで、冷却による焼付き防止、摩擦低減、切屑の洗い流しができます。
■切削液の吐出のON/OF・流量調整ができる
ールバルブ付タイプは、レバーを回し、通/止をノズルごとに行えます。
また、レバー角度によって流量の調整も可能です。

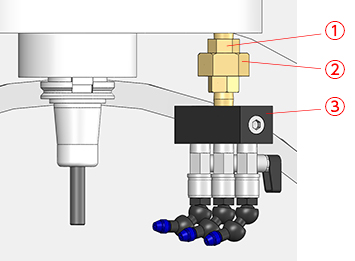

取付方法
機械への取付は以下の手順で取付を行います。
１．ユニオン部の取付側の六角部①を回し、機械側へねじ込み
２．切削液の吐出方向、位置を確認しながら、マニホールド③の角度を決定
３．マニホールド③を手で固定し、ユニオン部の中間の六角部②を回し締付
