• ERON

RoHS対応

パッド付スクリュー

E-9982

  • パッド付スクリュー PIC1

  • パッド付スクリュー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. ネジ径（並目） 本体径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
A型 938929 PS06060 M6x1 25 50 29,100 廃番 在庫〇 追加 DL DL
A型 938930 PS08080 M8x1.25 30 90 33,300 廃番 在庫△ 追加 DL DL
A型 938931 PS10100 M10x1.5 35 150 36,500 廃番 お問合わせ 追加 DL DL
B型 938932 PS06060P M6x1 25 50 37,200 廃番 在庫△ 追加 DL DL
B型 938933 PS08080P M8x1.25 30 90 45,100 廃番 在庫△ 追加 DL DL
B型 938934 PS10100P M10x1.5 35 150 48,000 廃番 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A（並目） B C D E F G H I J
938929 PS06060 M6x1 60 21 25 11 4 13 7 - -
938930 PS08080 M8x1.25 80 24 30 17 5 15 8 - -
938931 PS10100 M10x1.5 100 28 35 20 6 18 10 - -
938932 PS06060P M6x1 60 21 25 11 4 13 7 32 12
938933 PS08080P M8x1.25 80 24 30 17 5 15 8 38 14
938934 PS10100P M10x1.5 100 28 35 20 6 18 10 43 15

材質・熱処理・表面処理

名称 材質
パッド付スクリュー 本体：SUS316
パッド：PVC(ポリ塩化ビニル)

特長

■B型はクランプ面のキズを防止するパッドが付いています。
■ボールは10°までフレキシブルに回転。傾斜面でも確実にクランプします。

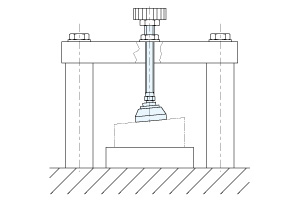

使用例
