スイングボルト

E-9970

  • 9970.jpg

  • 9970.jpg

仕様/価格

タイプ オーダーNo. No. ネジ径（並目） ネジ長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
SBS 938454 SBS04025 M4x0.7 14 5 3,120 在庫 在庫〇 追加 DL
SBS 938455 SBS05025 M5x0.8 14 5 3,160 在庫 在庫〇 追加 DL
SBS 938456 SBS05050 M5x0.8 25 10 3,210 在庫 在庫〇 追加 DL
SBS 938457 SBS06050 M6x1.0 36 14 3,250 在庫 在庫〇 追加 DL
SBS 938458 SBS06075 M6x1.0 45 19 3,320 在庫 在庫〇 追加 DL
SBS 938459 SBS08050 M8x1.25 36 23 3,330 在庫 在庫〇 追加 DL
SBS 938460 SBS08075 M8x1.25 45 35 3,470 在庫 在庫〇 追加 DL
SBS 938461 SBS10050 M10x1.5 36 35 4,280 在庫 在庫〇 追加 DL
SBS 938462 SBS10075 M10x1.5 50 50 4,380 在庫 在庫〇 追加 DL
SBS 938463 SBS10100 M10x1.5 50 60 5,800 在庫 在庫〇 追加 DL
SBS 938464 SBS12075 M12x1.75 50 95 7,100 在庫 在庫〇 追加 DL
SBS 938465 SBS12100 M12x1.75 50 120 7,600 在庫 在庫〇 追加 DL
SBS 938466 SBS12125 M12x1.75 70 142 8,100 在庫 在庫〇 追加 DL
SBS 938467 SBS16125 M16x2 80 219 11,700 在庫 在庫〇 追加 DL
SBS 938468 SBS16175 M16x2 100 300 16,600 在庫 在庫〇 追加 DL
SBS 938469 SBS16250 M16x2 125 410 19,500 在庫 在庫〇 追加 DL
SBS 938470 SBS20125 M20x2.5 80 460 16,000 在庫 在庫〇 追加 DL
SBS 938471 SBS20175 M20x2.5 100 485 18,500 在庫 在庫〇 追加 DL
SBS 938472 SBS20250 M20x2.5 125 510 22,200 在庫 在庫〇 追加 DL
SBS 938473 SBS24150 M24x3 90 550 32,200 在庫 在庫〇 追加 DL
SBS 938474 SBS24200 M24x3 100 590 34,700 在庫 在庫〇 追加 DL
SBH
(強力型)		 938475 SBH04030 M4x0.7 20 5 3,190 在庫 お問合わせ 追加 DL
SBH
(強力型)		 938476 SBH05040 M5x0.8 25 5 3,220 在庫 在庫△ 追加 DL
SBH
(強力型)		 938477 SBH05060 M5x0.8 30 10 3,290 在庫 在庫〇 追加 DL
SBH
(強力型)		 938478 SBH06040 M6x1.0 25 10 3,330 在庫 在庫〇 追加 DL
SBH
(強力型)		 938479 SBH06050 M6x1.0 30 15 3,370 在庫 在庫〇 追加 DL
SBH
(強力型)		 938480 SBH06075 M6x1.0 40 20 3,440 在庫 在庫〇 追加 DL
SBH
(強力型)		 938481 SBH08040 M8x1.25 25 20 3,450 在庫 在庫〇 追加 DL
SBH
(強力型)		 938482 SBH08050 M8x1.25 30 25 3,450 在庫 在庫〇 追加 DL
SBH
(強力型)		 938483 SBH08075 M8x1.25 40 35 3,570 在庫 在庫〇 追加 DL
SBH
(強力型)		 938484 SBH10050 M10x1.5 30 40 4,380 在庫 在庫〇 追加 DL
SBH
(強力型)		 938485 SBH10075 M10x1.5 40 50 4,410 在庫 在庫〇 追加 DL
SBH
(強力型)		 938486 SBH10100 M10x1.5 40 65 6,000 在庫 在庫〇 追加 DL
SBH
(強力型)		 938487 SBH12075 M12x1.75 50 80 5,950 在庫 在庫〇 追加 DL
SBH
(強力型)		 938488 SBH12100 M12x1.75 60 100 8,100 在庫 在庫〇 追加 DL
SBH
(強力型)		 938489 SBH12125 M12x1.75 60 125 8,350 在庫 在庫〇 追加 DL
SBH
(強力型)		 938490 SBH12150 M12x1.75 60 145 8,500 在庫 在庫〇 追加 DL
SBH
(強力型)		 938491 SBH14100 M14x2 60 140 8,750 在庫 在庫〇 追加 DL
SBH
(強力型)		 938492 SBH14125 M14x2 60 170 9,950 在庫 在庫〇 追加 DL
SBH
(強力型)		 938493 SBH16125 M16x2 60 220 10,500 在庫 在庫〇 追加 DL
SBH
(強力型)		 938494 SBH16150 M16x2 75 255 12,900 在庫 在庫〇 追加 DL
SBH
(強力型)		 938495 SBH20150 M20x2.5 75 435 17,100 在庫 在庫〇 追加 DL
SBH
(強力型)		 938496 SBH20175 M20x2.5 100 470 20,400 在庫 在庫△ 追加 DL
SBH
(強力型)		 938497 SBH24150 M24x3 75 650 32,200 在庫 在庫△ 追加 DL
SBH
(強力型)		 938498 SBH24200 M24x3 100 750 34,700 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938974 SBS06040S M6x1.0 25 10 9,050 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938975 SBS06050S M6x1.0 30 15 11,400 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938976 SBS08050S M8x1.25 30 25 10,800 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938977 SBS08075S M8x1.25 40 35 13,100 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938978 SBS10050S M10x1.5 30 35 13,900 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938979 SBS10075S M10x1.5 40 65 14,200 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938980 SBS10100S M10x1.5 40 100 19,200 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938981 SBS12075S M12x1.75 50 80 24,100 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938982 SBS12100S M12x1.75 60 100 25,800 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938983 SBS12125S M12x1.75 60 125 29,500 在庫 在庫△ 追加 DL
SBS-S
(SUS316)		 938984 SBS16100S M16x2 60 180 39,100 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938985 SBS16125S M16x2 60 220 47,000 在庫 在庫〇 追加 DL
SBS-S
(SUS316)		 938986 SBS16150S M16x2 75 260 55,000 在庫 在庫〇 追加 DL

寸法図・サイズ表

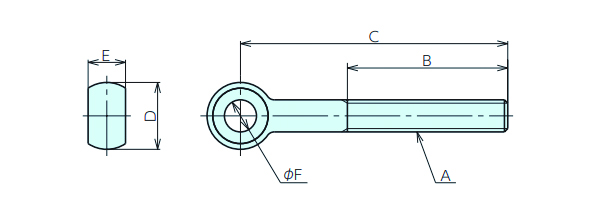

選択 オーダーNo. No. A（並目） B C D E0 -0.13 F＋0.13 +0.05
938454 SBS04025 M4x0.7 14 25 8 4 4
938455 SBS05025 M5x0.8 14 25 10 5 5
938456 SBS05050 M5x0.8 25 50 10 5 5
938457 SBS06050 M6x1.0 36 50 12 6 6
938458 SBS06075 M6x1.0 45 75 12 6 6
938459 SBS08050 M8x1.25 36 50 16 8 8
938460 SBS08075 M8x1.25 45 75 16 8 8
938461 SBS10050 M10x1.5 36 50 20 10 10
938462 SBS10075 M10x1.5 50 75 20 10 10
938463 SBS10100 M10x1.5 50 100 20 10 10
938464 SBS12075 M12x1.75 50 75 24 12 12
938465 SBS12100 M12x1.75 50 100 24 12 12
938466 SBS12125 M12x1.75 70 125 24 12 12
938467 SBS16125 M16x2 80 125 32 16 16
938468 SBS16175 M16x2 100 175 32 16 16
938469 SBS16250 M16x2 125 250 32 16 16
938470 SBS20125 M20x2.5 80 125 40 20 20
938471 SBS20175 M20x2.5 100 175 40 20 20
938472 SBS20250 M20x2.5 125 250 40 20 20
938473 SBS24150 M24x3 90 150 48 24 24
938474 SBS24200 M24x3 100 200 48 24 24
938475 SBH04030 M4x0.7 20 30 10 5 4
938476 SBH05040 M5x0.8 25 40 12 6 5
938477 SBH05060 M5x0.8 30 60 12 6 5
938478 SBH06040 M6x1.0 25 40 14 7 6
938479 SBH06050 M6x1.0 30 50 14 7 6
938480 SBH06075 M6x1.0 40 75 14 7 6
938481 SBH08040 M8x1.25 25 40 18 9 8
938482 SBH08050 M8x1.25 30 50 18 9 8
938483 SBH08075 M8x1.25 40 75 18 9 8
938484 SBH10050 M10x1.5 30 50 20 12 10
938485 SBH10075 M10x1.5 40 75 20 12 10
938486 SBH10100 M10x1.5 40 100 20 12 10
938487 SBH12075 M12x1.75 50 75 25 14 12
938488 SBH12100 M12x1.75 60 100 25 14 12
938489 SBH12125 M12x1.75 60 125 25 14 12
938490 SBH12150 M12x1.75 60 150 25 14 12
938491 SBH14100 M14x2 60 100 28 16 14
938492 SBH14125 M14x2 60 125 28 16 14
938493 SBH16125 M16x2 60 125 32 17 16
938494 SBH16150 M16x2 75 150 32 17 16
938495 SBH20150 M20x2.5 75 150 40 22 18
938496 SBH20175 M20x2.5 100 175 40 22 18
938497 SBH24150 M24x3 75 150 48 25 22
938498 SBH24200 M24x3 100 200 48 25 22
938974 SBS06040S M6x1.0 25 40 14 7 6
938975 SBS06050S M6x1.0 30 50 14 7 6
938976 SBS08050S M8x1.25 30 50 18 9 8
938977 SBS08075S M8x1.25 40 75 18 9 8
938978 SBS10050S M10x1.5 30 50 20 12 10
938979 SBS10075S M10x1.5 40 75 20 12 10
938980 SBS10100S M10x1.5 40 100 20 12 10
938981 SBS12075S M12x1.75 50 75 25 14 12
938982 SBS12100S M12x1.75 60 100 25 14 12
938983 SBS12125S M12x1.75 60 125 25 14 12
938984 SBS16100S M16x2 60 100 32 17 16
938985 SBS16125S M16x2 60 125 32 17 16
938986 SBS16150S M16x2 75 150 32 17 16

材質・熱処理・表面処理

名称 材質 表面処理
スイングボルト SBS ･ SBH：SUM22
SBS-S：SUS316L		 SBS・SBH：黒染め

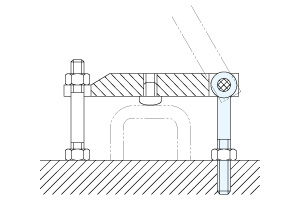

使用例
