• ERON

RoHS対応

バースクリュー

E-9965

  • 9965.jpg

  • 9965.jpg

仕様/価格

オーダーNo. No. ネジ径（並目） 首下長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938528 BSM05025 M5x0.8 25 10 3,730 在庫 在庫△ 追加 DL
938530 BSM06025 M6x1.0 25 11 3,980 在庫 在庫〇 追加 DL
938531 BSM06035 M6x1.0 35 16 4,000 在庫 在庫△ 追加 DL
938532 BSM06050 M6x1.0 50 20 4,030 在庫 在庫〇 追加 DL
938533 BSM08025 M8x1.25 25 20 4,120 在庫 在庫〇 追加 DL
938534 BSM08035 M8x1.25 35 23 4,170 在庫 在庫〇 追加 DL
938535 BSM08050 M8x1.25 50 48 4,230 在庫 在庫〇 追加 DL
938536 BSM10035 M10x1.5 35 42 4,280 在庫 在庫〇 追加 DL
938537 BSM10050 M10x1.5 50 48 4,410 在庫 在庫〇 追加 DL
938538 BSM10060 M10x1.5 60 57 4,630 在庫 在庫〇 追加 DL
938539 BSM12050 M12x1.75 50 80 6,300 在庫 在庫〇 追加 DL
938540 BSM12075 M12x1.75 75 105 6,650 在庫 在庫〇 追加 DL
938541 BSM12100 M12x1.75 100 120 7,250 在庫 在庫〇 追加 DL

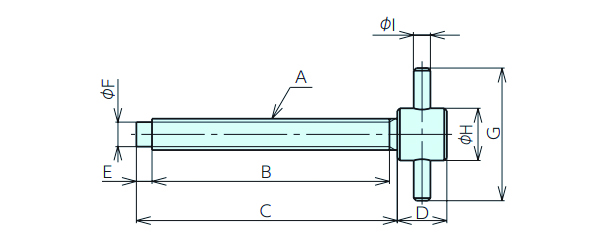

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F G H I
938528 BSM05025 M5x0.8 19 25 12 3 3.7 32 10 5
938530 BSM06025 M6x1.0 19 25 12 3 4.5 32 10 5
938531 BSM06035 M6x1.0 29 35 12 3 4.5 32 10 5
938532 BSM06050 M6x1.0 44 50 12 3 4.5 32 10 5
938533 BSM08025 M8x1.25 18 25 14 4 6.2 45 12 5
938534 BSM08035 M8x1.25 28 35 14 4 6.2 45 12 5
938535 BSM08050 M8x1.25 43 50 14 4 6.2 45 12 5
938536 BSM10035 M10x1.5 26 35 16 6 8 45 16 5
938537 BSM10050 M10x1.5 41 50 16 6 8 45 16 5
938538 BSM10060 M10x1.5 51 60 16 6 8 45 16 5
938539 BSM12050 M12x1.75 41 50 20 6 9.7 50 20 6
938540 BSM12075 M12x1.75 66 75 20 6 9.7 50 20 6
938541 BSM12100 M12x1.75 91 100 20 6 9.7 50 20 6

材質・熱処理・表面処理

名称 材質 表面処理
バースクリュー SUM22 黒染め

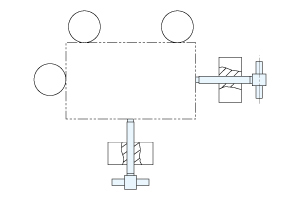

使用例
