RoHS対応

【廃番】ウィングスクリュー

E-9959

  • 9959.jpg

  • 9959.jpg

仕様/価格

オーダーNo. No. ネジ径（並目） 首下長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938595 WSM0420 M4x0.7 20 5 1,650 廃番 お問合わせ 追加 DL
938596 WSM0430 M4x0.7 30 6 1,650 廃番 お問合わせ 追加 DL
938597 WSM0525 M5x0.8 25 7 1,650 廃番 お問合わせ 追加 DL
938598 WSM0535 M5x0.8 35 8 1,660 廃番 お問合わせ 追加 DL
938599 WSM0625 M6x1.0 25 9 1,820 廃番 お問合わせ 追加 DL
938600 WSM0640 M6x1.0 40 11 1,820 廃番 お問合わせ 追加 DL
938601 WSM0650 M6x1.0 50 14 1,890 廃番 お問合わせ 追加 DL
938602 WSM0840 M8x1.25 40 21 1,930 廃番 お問合わせ 追加 DL
938603 WSM0850 M8x1.25 50 25 2,220 廃番 お問合わせ 追加 DL
938604 WSM0860 M8x1.25 60 30 2,190 廃番 お問合わせ 追加 DL
938605 WSM1040 M10x1.5 40 40 2,720 廃番 お問合わせ 追加 DL
938606 WSM1055 M10x1.5 55 45 2,980 廃番 お問合わせ 追加 DL

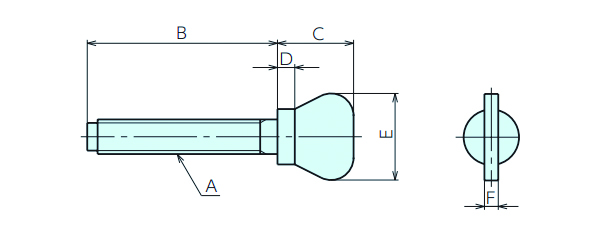

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A（並目） B C D E F
938595 WSM0420 M4x0.7 20 12 2 14 2.5
938596 WSM0430 M4x0.7 30 12 2 14 2.5
938597 WSM0525 M5x0.8 25 12 2 14 2.5
938598 WSM0535 M5x0.8 35 12 2 14 2.5
938599 WSM0625 M6x1.0 25 14 2 16 2.5
938600 WSM0640 M6x1.0 40 14 2 16 2.5
938601 WSM0650 M6x1.0 50 14 2 16 2.5
938602 WSM0840 M8x1.25 40 18 3 20 3
938603 WSM0850 M8x1.25 50 18 3 20 3
938604 WSM0860 M8x1.25 60 18 3 20 3
938605 WSM1040 M10x1.5 40 22 4 25 5
938606 WSM1055 M10x1.5 55 22 4 25 5

材質・熱処理・表面処理

名称 材質 表面処理
【廃番】ウィングスクリュー SUM22 黒染め

使用例
