• ERON

RoHS対応

キーボルト

E-9958

仕様/価格

オーダーNo. No. ネジ径(並目) 首下長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938607 KBT04 M4x0.7 25 10 4,550 廃番 お問合わせ 追加 DL DL
938608 KBT05 M5x0.8 30 15 4,950 在庫 在庫〇 追加 DL DL
938609 KBT06 M6x1.0 30 21 5,300 在庫 在庫〇 追加 DL DL
938610 KBT08 M8x1.25 40 43 6,150 在庫 在庫〇 追加 DL DL
938611 KBT10 M10x1.5 50 64 8,150 在庫 在庫〇 追加 DL DL
938612 KBT12 M12x1.75 60 110 11,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A(並目) B C D E F
938607 KBT04 M4x0.7 20 25 12 4 16
938608 KBT05 M5x0.8 25 30 16 5 20
938609 KBT06 M6x1.0 25 30 16 6 20
938610 KBT08 M8x1.25 30 40 20 8 25
938611 KBT10 M10x1.5 38 50 20 10 25
938612 KBT12 M12x1.75 48 60 22 12 32

材質・熱処理・表面処理

名称 材質 表面処理
キーボルト SUM22 黒染め

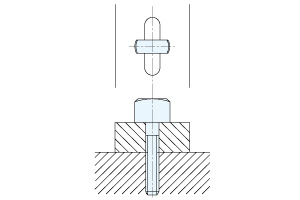

使用例
