• NBK

RoHS対応

ビルトイン防振マウント 小型

E-9942

仕様/価格

オーダー
防振材色 許容荷重 固有振動
Hz
質量
g
価格 在庫設定 在庫情報 製品BOX CAD
N kgf DXF STEP
131029 BBC12D007 ピンク 4~6 0.4~0.6 19~ 13 930 在庫 在庫△ 追加 DL DL
131030 BBC16D007 ピンク 6~11 0.6~1.1 16~ 16 970 在庫 在庫〇 追加 DL DL

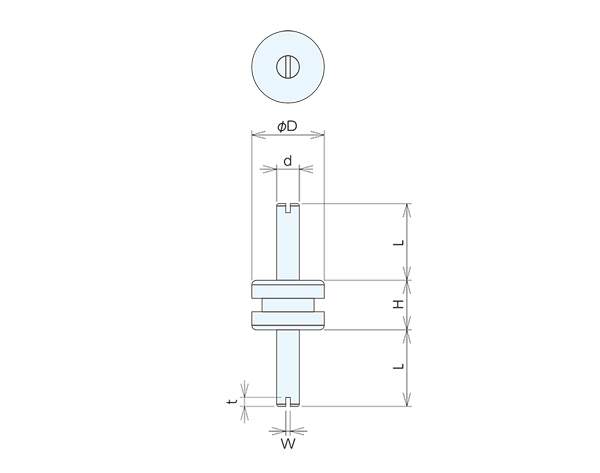

寸法図・サイズ表

選択 オーダー
D d H L W t
131029 BBC12D007 16 M5 11 17 1 2
131030 BBC16D007 20 M5 14 17 1 2

材質・熱処理・表面処理

名称 材質
ビルトイン防振マウント 小型 金具:ステンレス
防振材:エーテル系発泡ポリウレタン

特長

■除振・防振効果の高い発泡ポリウレタン防振材を用いた組込み用のマウントです。
■低周波振動の除去
ゴム系の防振材より優れた発泡ポリウレタンを素材に用いる事で、より低周波振動の除去ができます。
■高い対候性
エーテル系ポリウレタンで、水や紫外線に強く、ゴムのような劣化がほとんどありません。

[用途]
■コンプレッサー・送風機・チラー・電動機など振動する機器からの防振。
■測定器・顕微鏡など振動を嫌う機器に伝わる振動の除振。

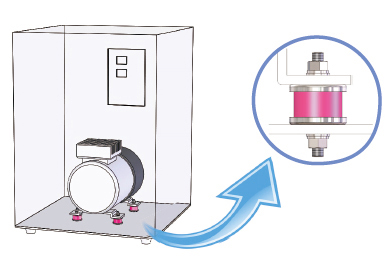

使用例

小型コンプレッサーの防振



使用上のご注意

・振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。

・許容範囲内でお使い下さい。また、鉛直(圧縮)方向に荷重がかかるよう設置して下さい。

・引張り、せん断荷重がかかる状態でのご使用はできません。また、輸送、保管時にも引張り、せん断荷重がかからないようにして下さい。引張り、せん断荷重がかかるとマウントを破損する場合がございます。



正しい使い方

(圧縮荷重)

吊り下げての使用

(引張り荷重)

重心が高い物への使用

(引張り荷重)

横向きでの使用

(せん断荷重)

傾斜面(1度以上)での使用

(せん断荷重)
