ワークサポートジャッキ
E-9938
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
A | B | C | D | E |
|---|---|---|---|---|---|---|
| 995293 | 190 | 142 | 27 | 27 | 30 | |
| 995294 | 300 | 245 | 25 | 27 | 30 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| ワークサポートジャッキ | 本体：FCD450 スクリュー/ロックナット：S45C |
本体：塗装 |
特長
-
■素早い段取り・加工精度の向上
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰返し設置するワークの調整が不要でビビりの抑制効果にも期待できます。
■微細に高さを調整できる
スクリューが細目のため重量のあるワークも高さを微細に調整できます。
■脱落防止・安全作業
ワークの設置に伴う衝撃や垂直面の取付作業時にジャッキが転倒・脱落しないようにフランジ部をボルトで固定できます。
転倒・脱落による作業者の怪我、機械テーブル・ワーク・ジグへの落下を防止できます。
[硬度]本体：焼鈍(HB140~210)

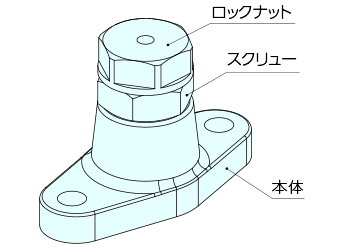

構成図

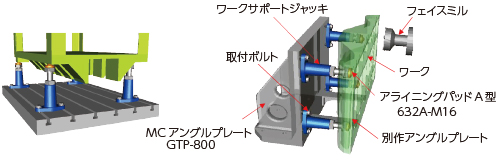

使用例
●設置したワークを必要な高さに調整し支持・サポートする製品です。
●ワークの高さの位置決めなどにご使用いただけます。
 |

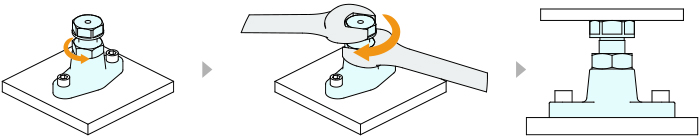

使用方法
ワークサポートジャッキの高さを調整・固定し、ワークを搭載して下さい。
 |

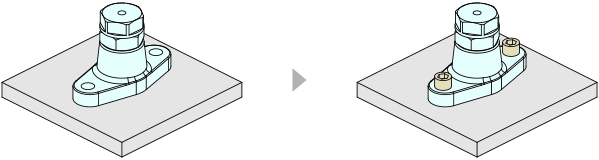

取付方法
テーブルまたはジグベースにワークサポートジャッキを設置し、ソケットスクリュー等で固定して下さい。
ソケットスクリュー等のクランピングパーツは別途ご用意下さい。
 |
