ポリアンゴラー(角穴加工ツール)

E-9929

  • 9929.jpg
  • 9929.jpg

ポリアンゴラー(角穴加工ツール)

仕様/価格

オーダーNo. No. シャンク A 質量kg 価格 在庫設定 在庫情報 製品BOX
973550 P2100N モールステーパ MT.№3 2 310,000 在庫 在庫△ 追加
125612 P2100N-20C 円筒シャンク 20 2 310,000 在庫 お問合わせ 追加
125613 P2100N-25C 円筒シャンク 25 2 310,000 在庫 在庫△ 追加
125614 P2100N-25.4C 円筒シャンク 25.4 2 310,000 在庫 在庫△ 追加
125615 P2100N-32C 円筒シャンク 32 2 310,000 在庫 在庫△ 追加
125616 P2100N-40C 円筒シャンク 40 2 310,000 在庫 在庫△ 追加
125617 P2100N-20W ウェルダンシャンク 20 2 329,000 在庫 在庫△ 追加
125618 P2100N-25W ウェルダンシャンク 25 2 329,000 在庫 在庫△ 追加
125619 P2100N-32W ウェルダンシャンク 32 2 329,000 在庫 在庫△ 追加

寸法図・サイズ表

選択 オーダーNo. No.
973550 P2100N
125612 P2100N-20C
125613 P2100N-25C
125614 P2100N-25.4C
125615 P2100N-32C
125616 P2100N-40C
125617 P2100N-20W
125618 P2100N-25W
125619 P2100N-32W

仕様/価格 ポリアンゴラー芯出しツール

オーダーNo. No. 径(A) 質量g 価格 在庫設定 在庫情報 製品BOX
976281 P2100N-3CT 3.05(0,-0.02) 60 21,900 廃番 お問合わせ 追加
976282 P2100N-4CT 4.1(0,-0.03) 60 21,900 廃番 お問合わせ 追加
976283 P2100N-5CT 5.1(0,-0.03) 60 21,900 廃番 お問合わせ 追加
976284 P2100N-6CT 6.2(0,-0.03) 65 21,900 廃番 お問合わせ 追加
976285 P2100N-8CT 8.2(0,-0.03) 65 21,900 廃番 お問合わせ 追加
976286 P2100N-10CT 10.3(0,-0.03) 70 21,900 廃番 お問合わせ 追加

寸法図・サイズ表

選択 オーダーNo. No.
976281 P2100N-3CT
976282 P2100N-4CT
976283 P2100N-5CT
976284 P2100N-6CT
976285 P2100N-8CT
976286 P2100N-10CT

仕様/価格 ポリアンゴラー六角刃物

オーダー
No.
No. 刃物対辺
(A)
刃長
(B)
下穴加工
寸法
質量
g
価格 在庫設定 在庫情報 製品BOX
125640 P2100N-1.5 1.5 2.8 φ1.6(±0.03) 50 29,000 在庫 在庫△ 追加
125641 P2100N-2 2 2.8 φ2.1(±0.03) 50 29,000 在庫 在庫△ 追加
125642 P2100N-2.5 2.5 4.3 φ2.6(±0.03) 50 29,000 在庫 在庫△ 追加
973551 P2100N-3 3 6 φ3.1(+0.06,0) 50 29,000 在庫 在庫〇 追加
973552 P2100N-4 4 8 φ4.2(+-0.05) 50 29,000 在庫 在庫〇 追加
973553 P2100N-5 5 10 φ5.2(+-0.05) 55 29,000 在庫 在庫〇 追加
973554 P2100N-6 6 12 φ6.3(+-0.05) 55 29,000 在庫 在庫〇 追加
973555 P2100N-8 8 16 φ8.3(+-0.05) 60 29,000 在庫 在庫〇 追加
973556 P2100N-10 10 22 φ10.4(+-0.05) 60 29,000 在庫 在庫〇 追加
990274 P2100N-12 12 22 φ12.4(±0.05) 65 36,100 在庫 在庫〇 追加
990275 P2100N-13 13 22 φ13.4(±0.05) 65 36,100 在庫 在庫〇 追加
990276 P2100N-14 14 22 φ14.5(±0.05) 70 36,100 在庫 在庫〇 追加
990277 P2100N-16 16 22 φ16.5(±0.05) 75 36,100 在庫 在庫〇 追加
990278 P2100N-17 17 22 φ17.6(±0.05) 80 36,100 在庫 在庫〇 追加
113580 P2100N-18 18 22 φ18.8(±0.05) 85 36,100 在庫 在庫〇 追加
990279 P2100N-19 19 22 φ19.8(±0.05) 85 47,300 在庫 在庫△ 追加
113581 P2100N-21 21 22 φ21.9(±0.05) 95 47,300 在庫 在庫△ 追加
113767 P2100N-22 22 22 φ23(±0.05) 97 47,300 在庫 在庫〇 追加
113582 P2100N-24 24 22 φ25(±0.05) 100 47,300 在庫 在庫〇 追加

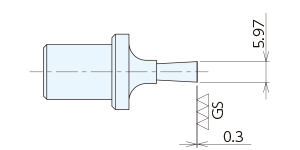

寸法図・サイズ表

選択 オーダー
No.
No.
125640 P2100N-1.5
125641 P2100N-2
125642 P2100N-2.5
973551 P2100N-3
973552 P2100N-4
973553 P2100N-5
973554 P2100N-6
973555 P2100N-8
973556 P2100N-10
990274 P2100N-12
990275 P2100N-13
990276 P2100N-14
990277 P2100N-16
990278 P2100N-17
113580 P2100N-18
990279 P2100N-19
113581 P2100N-21
113767 P2100N-22
113582 P2100N-24

仕様/価格 ポリアンゴラー四角刃物

オーダーNo. No. 刃物対辺
(A)
刃長
(B)
質量
g
価格 在庫設定 在庫情報 製品BOX
976275 P2100N-S3 3 6 50 41,800 在庫 在庫〇 追加
976276 P2100N-S4 4 8 50 41,800 在庫 在庫〇 追加
976277 P2100N-S5 5 10 55 41,800 在庫 在庫〇 追加
976278 P2100N-S6 6 12 55 41,800 在庫 在庫〇 追加
976279 P2100N-S8 8 16 60 41,800 在庫 在庫〇 追加
976280 P2100N-S10 10 22 60 41,800 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダーNo. No.
976275 P2100N-S3
976276 P2100N-S4
976277 P2100N-S5
976278 P2100N-S6
976279 P2100N-S8
976280 P2100N-S10

材質・熱処理・表面処理

名称 材質
ポリアンゴラー(角穴加工ツール) 六角刃物/四角刃物:高速度工具鋼

特長

■ボール盤、旋盤、フライス盤で容易に角穴加工ができます。
■小ロットの角穴加工に最適です。
■刃物の形状を変えることで、四角、六角、八角、十二角などの穴加工が可能です。
■MT用ホルダーに取り付ければマシニングセンタでも使えます。

※刃物の特注対応について
八角、十二角などの形状や2mm~22mmのサイズの刃物を制作いたします。お問い合わせフォームよりご連絡ください。

構成図

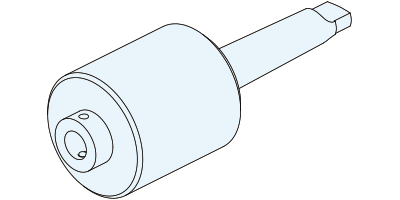

P2100N

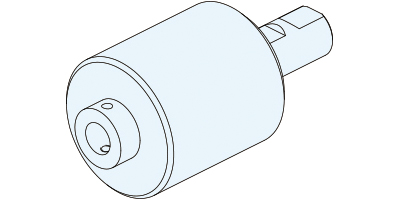

P2100N-C

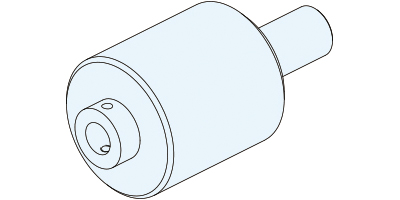

P2100N-W

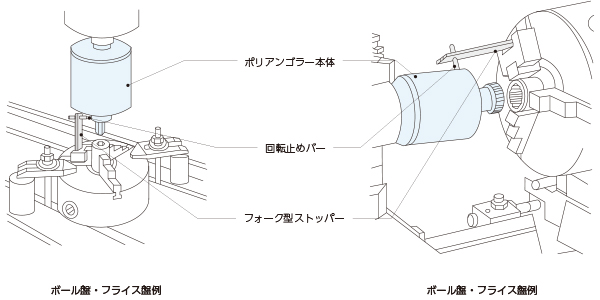

使用例

●ボール盤・旋盤・フライス盤で容易に角穴加工ができる製品です。
●刃物の付け替えで、四角、六角、八角、十二角などの穴加工が可能です。



使用方法

●機構説明

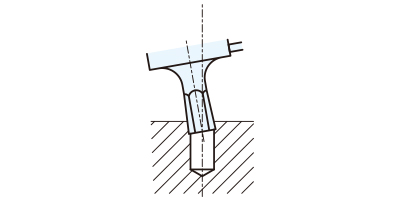

六角形状の刃物は、機械の回転センターに対してわずかな傾き(α)をもって連結されています。
そのため、ボール盤のようにワークが静止している状態で機械を回転させた時の刃物動作は、円錐形状を描きます。

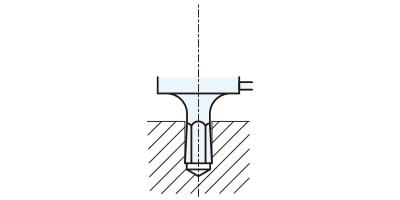

この状態で回転止めバーを取り付け、円錐形状回転動作を強制的に止めると、刃物は刃先部でわずかに振動を起こします。
この振動と送りにより、刃先は連続剪断機として機能しながら、周辺部に沿って材料を段階的に除去していきます。





●加工手順

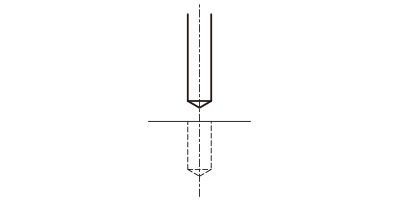

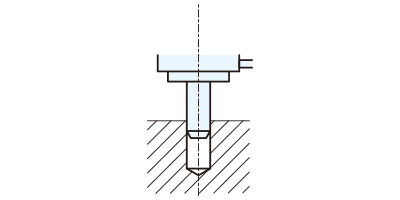

下穴深さを角穴深さ+3mm程度に

加工します。

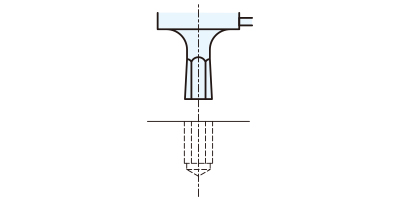

芯だしツールで刃物とワークの位置

を合わせます。

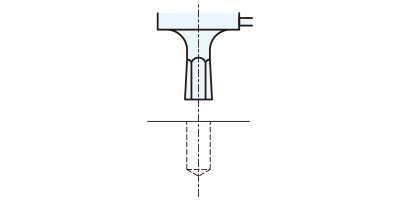

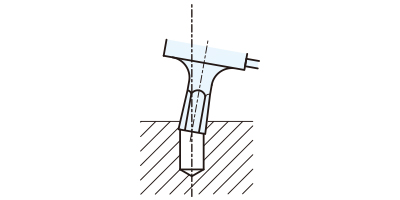

刃物とストッパーをセットします。 上部の芯ズレにより刃先が振動し加工します。

最大深さは刃長と同じ長さまで加工

できます。

切粉がでれば、下穴ドリルで除去し

ます。



●加工条件

加工にあたっては以下の条件を参考に加工を行ってください。



●加工可能材質:一般鉄鋼、ステンレス、真鍮、アルミ



刃物形状 対辺(mm) 回転数(rpm) 送り量(mm/rev)
四角 5以下 1,500 0.03
四角 6~10 1,500 0.01
六角 5以下 1,500 0.03~0.05
六角 6~10 1,500 0.01~0.04
六角 12~24 1,500 0.01~0.03

※この数値は加工テストの結果によるものです。



●注意事項

・加工前にポリアンゴラーが機械から外れないことを、必ず確認してください。
・製品の機構上、加工後の仕上がり寸法は刃物の公差より大きくなるため、製作される製品図面に公差がない加工でご使用ください。
・仕様に記載されている以外のシャンクをご使用される場合は、ソケットをご用意ください。

取付方法

ボール盤、旋盤、フライス盤、中ぐり盤に取り付けができます。
それ以外のシャンクに使用される場合は、ソケットをご使用ください。
機械のスピンドルにポリアンゴラーを隙間のないようしっかりと取り付けてください。

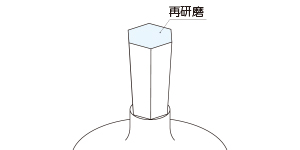

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。



修理対応

・当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
