ラバー空気ばね(ダンパー調節タイプ) FAEBI-HD

E-9928

仕様/価格

オーダーNo. No. 最大圧力MPa 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989920 FAEBI-HD200 0.6 6.25~15 8 238,000 × お問合わせ 追加 DL
989921 FAEBI-HD300 0.6 11.5~27 15 387,450 × お問合わせ 追加 DL
989922 FAEBI-HD430 0.6 27.5~65 44 540,000 × お問合わせ 追加 DL
989923 FAEBI-HD580 0.6 47~110 114 1,069,500 × お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F(並目)
989920 FAEBI-HD200 260 236 90 8 130 M16x2.0
989921 FAEBI-HD300 370 340 90 8 200 M20x2.5
989922 FAEBI-HD430 500 480 90 12 315 M20x2.5
989923 FAEBI-HD580 680 650 125 14 380 M24x3.0

仕様/価格 保護カップ

オーダーNo. No. 適合機種 径φ 質量㎏ 価格 在庫設定 在庫情報 製品BOX
989914 FPC118 FAEBI100 140 1.2 27,680 × お問合わせ 追加
125791 FPC150 FAEBI125 160 1.5 29,030 × お問合わせ 追加
989915 FPC170 FAEBI150 170 4 30,110 × お問合わせ 追加
989916 FPC236 FAEBI200
FAEBIHD200
236 7 38,640 × お問合わせ 追加
989917 FPC340 FAEBI300
FAEBIHD300
340 13 52,220 × お問合わせ 追加
989918 FPC480 FAEBI430
FAEBIHD430
480 36 84,480 × お問合わせ 追加
989919 FPC650 FAEBI580
FAEBIHD580
650 70 172,500 × お問合わせ 追加

材質・熱処理・表面処理

名称 材質 表面処理
ラバー空気ばね(ダンパー調節タイプ) FAEBI-HD 本体:天然ゴム、スチール 本体(スチール):塗装

特長

■ラバー空気ばねFAEBI-HDは、機械装置や動力装置の発生する衝撃や振動を効果的に減衰します。
■高減衰能を確保するために、空気室を2室に分け(荷重用空気室/減衰用空気室)、空気チューブで連結しています。
■調節弁により、共振振幅や減衰時間などの減衰性能を調整することができます。
■ラバーハウジングは、高純度エストラマーにより作られています。
■ベースは滑り防止プレートにより構成されています。
■鉛直の固有振動数は静荷重により変化し、4~6.5Hzです。
■水平方向の固有振動数は、鉛直方向の1~1.2倍になります。
■衝撃荷重のかかる際の最大たわみは、約15ミリとなります。
■タレットプレス加工機、高速印刷機、鍛造機など振動や衝撃を発生する機械への使用に適しています。また、測定装置、試験装置、精密な機械装置にも適しております。
■オプションで電気代、機械式の空圧制御弁によるレベルコントロールもご利用頂けます。

※ボルトは付属しておりませんので、フレキシブル接続用レベリングねじ(BNVRBF)より選定してください。

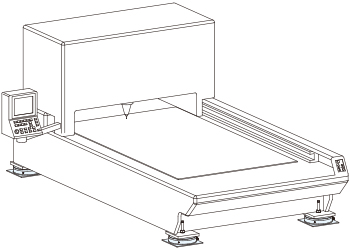

使用例

使用方法

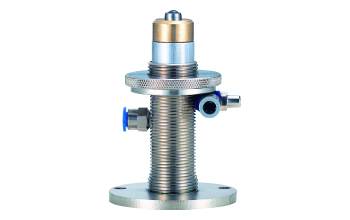

機械式空圧性制御弁





機械空圧制御弁は、小型で高精度(±1/10ミリ)な高さ制御を行うことができます。

基本は、1システムに3個の制御弁が用いられます。

最大圧力0.6MPaまで、制御することができます。

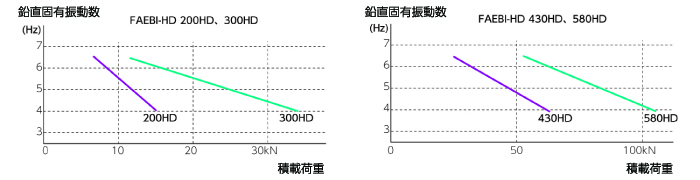

鉛直固有振動数

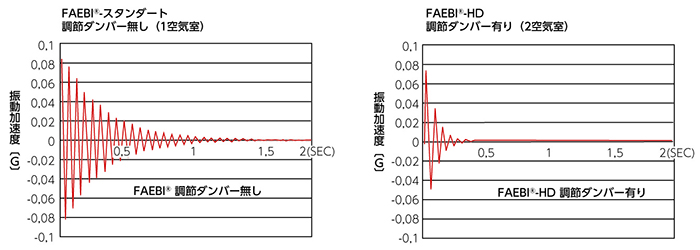

特性グラフ







注意事項

・本製品の型式を選定される場合には、必ず最大荷重を超えないように選定してください。
・機械装置の取付けの際に、マウント上面のE寸法より小さい設置面積の場合には、保護カップのもしくは、荷重分散用の板を間に入れてください。
