ラバー空気ばね FAEBI

E-9928

仕様/価格

オーダーNo. No. 最大圧力MPa 許容荷重kN 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
989906 FAEBI050 0.3 0.2~0.6 0.5 59,330 × お問合わせ 追加 DL DL
989907 FAEBI075 0.3 0.4~1.5 0.8 64,500 × 在庫△ 追加 DL DL
989908 FAEBI100 0.5 0.75~3.0 1.5 72,500 × 在庫〇 追加 DL DL
125790 FAEBI125 0.55 2.6~4.6 2.2 93,000 × お問合わせ 追加 DL DL
989909 FAEBI150 0.6 2.5~8.0 4 126,000 × 在庫〇 追加 DL DL
989910 FAEBI200 0.6 6.25~15.0 7 188,000 × 在庫△ 追加 DL DL
989911 FAEBI300 0.6 11.5~27 13 266,000 × 在庫△ 追加 DL DL
989912 FAEBI430 0.6 27.5~65.0 36 402,000 × お問合わせ 追加 DL DL
989913 FAEBI580 0.6 51.5~110 70 768,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F(並目)
989906 FAEBI050 110 80 60 5 35 M10X1.5
989907 FAEBI075 115 97 72 5 43 M12X1.75
989908 FAEBI100 135 118 72 5 60 M12X1.75
125790 FAEBI125 165 140 90 5 66 M16X2.0
989909 FAEBI150 200 170 90 8 80 M16X2.0
989910 FAEBI200 260 236 90 8 130 M16X2.0
989911 FAEBI300 370 340 90 8 200 M20X2.5
989912 FAEBI430 500 480 90 8 315 M20X2.5
989913 FAEBI580 680 650 99 14 380 M24X3.0

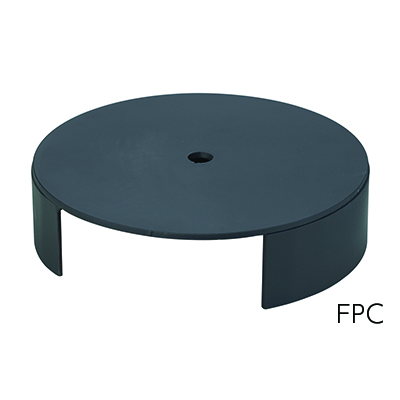

仕様/価格 保護カップ

オーダーNo. No. 適合機種 径φ 質量㎏ 価格 在庫設定 在庫情報 製品BOX
989914 FPC118 FAEBI100 140 1.2 27,680 × お問合わせ 追加
125791 FPC150 FAEBI125 160 1.5 29,030 × お問合わせ 追加
989915 FPC170 FAEBI150 190 4 30,110 × お問合わせ 追加
989916 FPC236 FAEBI200
FAEBIHD200
255 7 38,640 × お問合わせ 追加
989917 FPC340 FAEBI300
FAEBIHD300
360 13 52,220 × お問合わせ 追加
989918 FPC480 FAEBI430
FAEBIHD430
500 36 84,480 × お問合わせ 追加
989919 FPC650 FAEBI580
FAEBIHD580
680 70 172,500 × お問合わせ 追加

材質・熱処理・表面処理

名称 材質 表面処理
ラバー空気ばね FAEBI 本体:天然ゴム、スチール 本体(スチール):塗装

特長

■ラバー空気ばねFAEBIは、機械装置や動力装置の発生する衝撃や振動を効果的に減衰します。
■ラバーハウジングは、高純度エストラマーにより作られています。
■空気が遮断された場合にも、破損のない内部保護構造になっております。
■ベースは滑り防止プレートにより構成されています。
■鉛直の固有振動数は静荷重より変化し、3~6.5Hzです。
■水平方向の固有振動数は、鉛直方向の1~1.2倍になります。
■衝撃荷重のかかる際の最大のたわみは、約15ミリとなります。
■タレットプレス加工機、高速印刷機、鍛造機など振動や衝撃を発生する機械への使用に適しています。また、測定装置、試験装置、精密な機械装置にも適しております。
■オプションで電気式、機械式のレベルコントローラーもご利用頂けます。
■組付けは、空気マウントが減圧した状態で機械装置を設置して、その後エアーを供給し、供給圧力を調整して高さを設定します。
■高さ調整は、最大10ミリの範囲で行うことができます。
■最大供給エアー圧力は、製品形式により異なります。

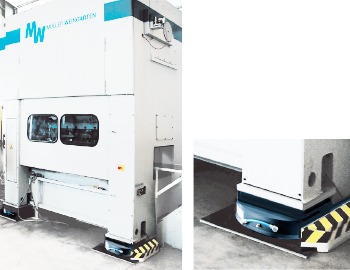

使用例

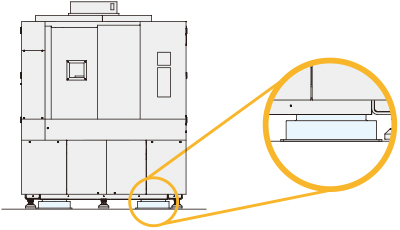

使用方法

機械式空圧性制御弁





機械空圧制御弁は、小型で高精度(±1/10ミリ)な高さ制御を行うことができます。

基本は、1システムに3個の制御弁が用いられます。

最大圧力0.6MPaまで、制御することができます。

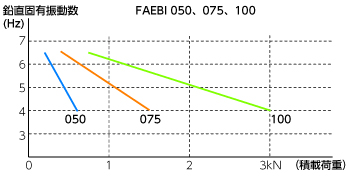

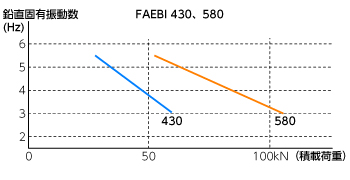

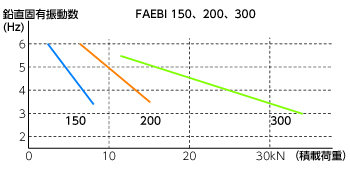

鉛直固有振動数







注意事項

・本製品の型式を選定される場合には、必ず最大荷重を超えないように選定してください。
・機械装置の取付けの際に、マウント上面のE寸法より小さい設置面積の場合には、保護カップのもしくは、荷重分散用の板を間に入れてください。
