高性能エアーマウント AMG
E-9928
仕様/価格表（4個1組）
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | サイズ | 許容耐荷重 （4マウント） |
質量kg （4個） |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kgf | N | DXF | STEP | |||||||||
| 116411 | AMG070 | 125 | 90 | ～420 | ～4116 | 3.5(14.0) | 都度見積 | × | お問合わせ | 追加 |
|
|
| 116412 | AMG100 | 150 | 120 | ～730 | ～7154 | 5.2(20.8) | 都度見積 | × | お問合わせ | 追加 |
|
|
| 116413 | AMG200 | 200 | 160 | ～1300 | ～12740 | 8.3(33.2) | 都度見積 | × | お問合わせ | 追加 |
|
|
| 116414 | AMG500 | 250 | 200 | ～3000 | ～29400 | 16.6(66.4) | 都度見積 | × | お問合わせ | 追加 |
|
|
| 116415 | AMG800 | 320 | 250 | ～4700 | ～46060 | 28.1(112.4) | 都度見積 | × | お問合わせ | 追加 |
|
|

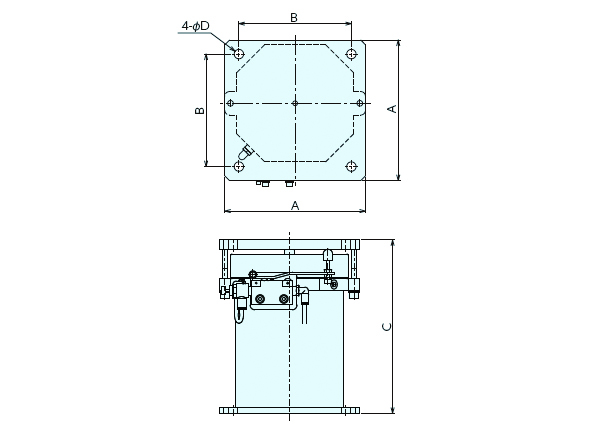

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D |
|---|---|---|---|---|---|---|
| 116411 | AMG070 | 125 | 90 | 185 | 7 | |
| 116412 | AMG100 | 150 | 120 | 185 | 10 | |
| 116413 | AMG200 | 200 | 160 | 185 | 10 | |
| 116414 | AMG500 | 250 | 200 | 185 | 14 | |
| 116415 | AMG800 | 320 | 250 | 185 | 18 |
特長
-
[使用圧力範囲]0.1～0.4(Mpa)
[固有振動数]水平1.5Hz、鉛直2.5Hz以下
■ハイダンピング機構により揺れをすばやく減衰できます。
■特殊水平機構により優れた除振性能を発揮できます。
■全長は全て同じ高さです。
■オートレべリング機能により偏荷重に対応できます。
■クリーンルームでのご使用もできます。（集中排気：オプション）
■過大浮上防止機構付
[用途]

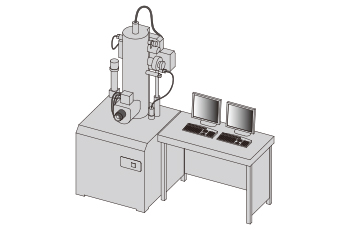

■電子顕微鏡用（走査型・透過型顕微鏡）
■半導体製造装置、検査装置（ステッパー・FIB装置）
■化学分析機器（薄膜硬度計・磁気共鳴装置）
■各種精密検査・測定機・ステージ

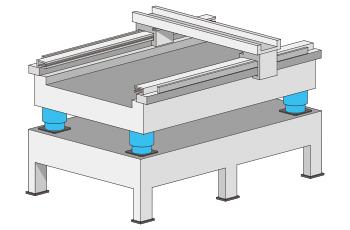

使用例
使用方法

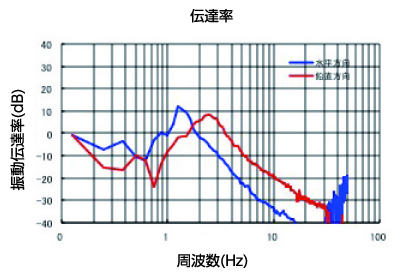

■性能
水平1.5Hz 鉛直2.5Hz

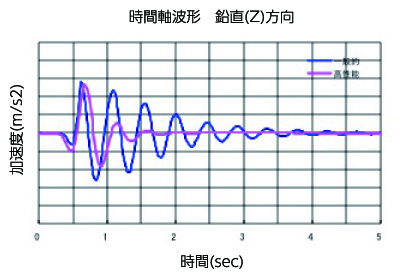

一般的：約4sec→高性能：約1.5sec
選定ナビ
特性グラフの確認
使用環境に条件を入力していただくことで、特性グラフを確認することができます。
1.支持荷重（1点あたり）
除振・防振製品1個にかかる荷重を入力してください。
kg
N
2.対象振動周波数
低減したい振動周波数（低い方）を入力してください。
Hz
3.振動伝達率
対象周波数の振動を何倍にするか選択してください。
選定件数：-件
以下の「選定結果を見る」から最適な機種を選択して下さい
