【廃番】中量マウント
E-9923
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | シール色 | 積載可能荷重 | 重量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kg | N | DXF | STEP | ||||||||
| 998085 | BMM040L | 灰色 | 2.6～5.2 | 26～51 | 0.15 | 10,900 | 廃番 | お問合わせ | 追加 |
|
|
| 116906 | BMM040HD | 灰色 | 2.6～5.2 | 26.～51 | 0.2 | 14,900 | 廃番 | お問合わせ | 追加 |
|
|
| 998086 | BMM060L | 黄色 | 4.2～8.4 | 42～82 | 0.15 | 11,000 | 廃番 | お問合わせ | 追加 |
|
|
| 116907 | BMM060HD | 黄色 | 4.2～8.4 | 42～82 | 0.2 | 15,000 | 廃番 | お問合わせ | 追加 |
|
|
| 998087 | BMM100L | 青色 | 7.0～14.0 | 69～137 | 0.15 | 11,100 | 廃番 | お問合わせ | 追加 |
|
|
| 116908 | BMM100HD | 青色 | 7.0～14.0 | 69～137 | 0.2 | 15,100 | 廃番 | お問合わせ | 追加 |
|
|
| 998088 | BMM200L | 赤色 | 13.4～26.8 | 132～262 | 0.15 | 11,300 | 廃番 | お問合わせ | 追加 |
|
|
| 116909 | BMM200HD | 赤色 | 13.4～26.8 | 132～262 | 0.2 | 15,200 | 廃番 | 在庫〇 | 追加 |
|
|
| 998089 | BMM270L | 緑色 | 18.0～36.0 | 177～352 | 0.15 | 11,400 | 廃番 | 在庫〇 | 追加 |
|
|
| 116910 | BMM270HD | 緑色 | 18.0～36.0 | 177～352 | 0.2 | 15,300 | 廃番 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ |
|---|---|---|
| 998085 | BMM040L | |
| 116906 | BMM040HD | |
| 998086 | BMM060L | |
| 116907 | BMM060HD | |
| 998087 | BMM100L | |
| 116908 | BMM100HD | |
| 998088 | BMM200L | |
| 116909 | BMM200HD | |
| 998089 | BMM270L | |
| 116910 | BMM270HD |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| 【廃番】中量マウント | ケース：黒色ABS樹脂 スプリング：ステンレス ネジ部：真鍮 防振材：粘弾性材 |
特長
-
■エア－源不要／メンテナンス不要
■軽荷重領域26～352Ｎ （1マウント当り）に対応。
■水平8Ｈｚ／鉛直9Ｈｚからの周波数領域の防振・除振ができます。
■扱いやすい高さ調整ダイヤル付（調整高さ5ｍｍ）
■積載荷重に関係なくマウントサイズは同一です。
※BMM***HDが高減衰タイプとなります。

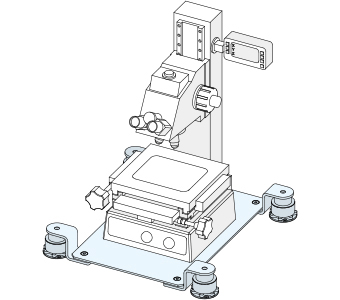

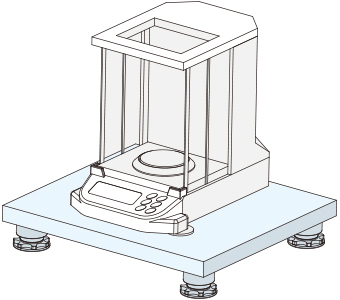

使用例・使用説明
その他製品情報

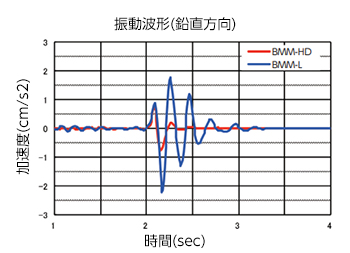

振動波形

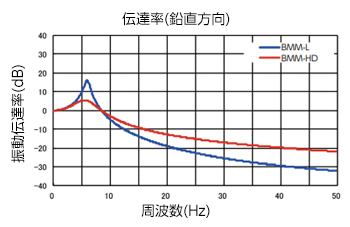

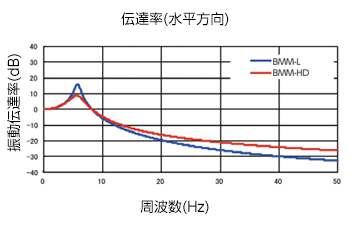

振動伝達率
 |
 |
L（標準）タイプとHD（高減衰）タイプの違い
| Lタイプ | HDタイプ | |
| 揺れの収束時間の短さ | 〇 | ◎ |
| 振動減衰効果 | ◎ | 〇 |
| 固定振動数での振動増幅の小ささ | 〇 | ◎ |
[選択例]
振動をより小さくしたい→除振性能が高いLタイプ
搭載する装置を頻繁に操作する→揺れが早く収まるHDタイプ
をご選択ください。
