• NBK

RoHS対応

防振マウント(重量型)

E-9923

  • 防振マウント(重量型) PIC1

  • 防振マウント(重量型) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 固有振動数 共振倍率 対象振動周波数 Hz 許容荷重
N		 バネ定数
N/mm		 推奨使
用温度		 重量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
水平 鉛直 水平 鉛直 水平 鉛直 DXF STEP
108420 BMH75-045 2.5±0.5Hz 8.5±0.5Hz 12±3dB 8±2dB 5.0±1.0Hz～ 17±1.0Hz～ 340-540 67 23±3℃ 0.8 20,400 × 在庫△ 追加 DL DL
108421 BMH75-065 2.5±0.5Hz 8.5±0.5Hz 12±3dB 8±2dB 5.0±1.0Hz～ 17±1.0Hz～ 490-780 79 23±3℃ 0.8 20,400 × 在庫△ 追加 DL DL
108422 BMH125-080 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 590-980 100 23±3℃ 1.7 33,150 × 在庫△ 追加 DL DL
108423 BMH125-100 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 735-1225 123 23±3℃ 1.7 33,150 × 在庫△ 追加 DL DL
108424 BMH125-150 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 1225-1720 175 23±3℃ 1.7 33,150 × 在庫〇 追加 DL DL
108425 BMH125-200 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 1720-2210 237 23±3℃ 1.7 35,000 × 在庫△ 追加 DL DL
108426 BMH125-250 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 2210-2695 300 23±3℃ 1.7 35,000 × お問合わせ 追加 DL DL
108427 BMH125-300 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 2695-3430 386 23±3℃ 1.7 35,000 × 在庫△ 追加 DL DL
108428 BMH125-400 2.2±0.5Hz 8.0±0.5Hz 12±3dB 8±2dB 4.4±1.0Hz～ 16±1.0Hz～ 3430-4410 480 23±3℃ 1.7 35,000 × 在庫〇 追加 DL DL
108430 BMH150-500 1.8±0.5Hz 7.0±0.5Hz 12±3dB 8±2dB 3.6±1.0Hz～ 14±1.0Hz～ 4310-5490 420 23±3℃ 3.2 38,120 × 在庫△ 追加 DL DL
108431 BMH150-600 1.8±0.5Hz 7.0±0.5Hz 12±3dB 8±2dB 3.6±1.0Hz～ 14±1.0Hz～ 5290-6470 485 23±3℃ 3.2 38,120 × お問合わせ 追加 DL DL
108432 BMH150-700 1.8±0.5Hz 7.0±0.5Hz 12±3dB 8±2dB 3.6±1.0Hz～ 14±1.0Hz～ 6270-7450 579 23±3℃ 3.2 38,750 × お問合わせ 追加 DL DL
108433 BMH150-800 1.8±0.5Hz 7.0±0.5Hz 12±3dB 8±2dB 3.6±1.0Hz～ 14±1.0Hz～ 6860-8820 720 23±3℃ 3.2 38,750 × 在庫△ 追加 DL DL
108434 BMH150-1000 1.8±0.5Hz 7.0±0.5Hz 12±3dB 8±2dB 3.6±1.0Hz～ 14±1.0Hz～ 8820-10780 875 23±3℃ 3.2 38,750 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 №
108420 BMH75-045
108421 BMH75-065
108422 BMH125-080
108423 BMH125-100
108424 BMH125-150
108425 BMH125-200
108426 BMH125-250
108427 BMH125-300
108428 BMH125-400
108430 BMH150-500
108431 BMH150-600
108432 BMH150-700
108433 BMH150-800
108434 BMH150-1000

材質・熱処理・表面処理

名称 材質 表面処理
防振マウント(重量型) ケース：SPHC、ゴム板:NBR、スプリング:ピアノ線 三価クロメートメッキ

特長

低い固有振動数
■スプリング構造により、水平方向の固有振動数を低く設定できます。
高い減衰性
■減衰材料には当社が開発した減衰性の大きい材料を使用しております。
動力源不要
■スプリングと減衰材料との構成により、エアーや電気等の動力は不要です。
メンテナンス不要
■荷重をスプリングで受けるため、クリープが小さく長期間の使用に耐えられます。

[用途]
電子顕微鏡用の除振
・走査型顕微鏡・透過性顕微鏡
半導体製造装置、検査装置の除振
・ステッパー・FIB装置
化学分析機器の除振
・薄膜硬度計・磁器共鳴装置
各種精密検査・測定機

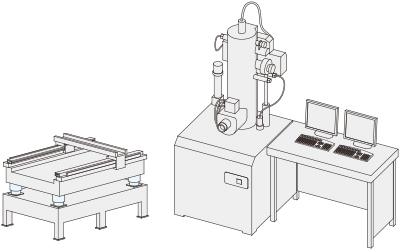

使用例

特性グラフ

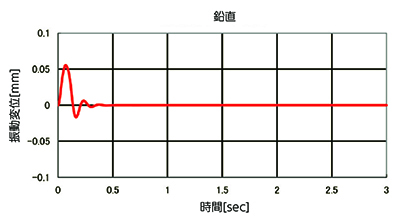

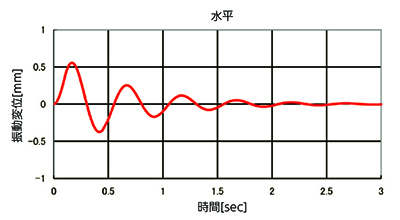

■減衰時間波形

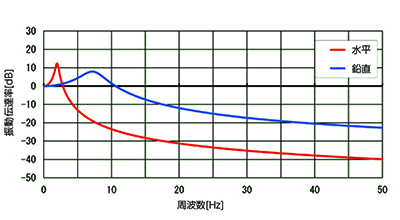

■振動伝達率(BMH125-250)







■注意事項



本製品は水平な場所に設置して下さい。
本製品に荷重を搭載する際には、平行にゆっくり設置してください。
本製品の性能を引き出すために室温23±3℃の環境でご使用下さい。

特注品対応

■その他の仕様も取り揃えておりますのでお問合せ下さい。



水平高性能タイプ（固有振動数1.5Hz以下）
水平高減衰タイプ（共振倍率7dB）

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
