軽量精密機器の除振や小型モーター・真空ポンプ等の防振に最適です。

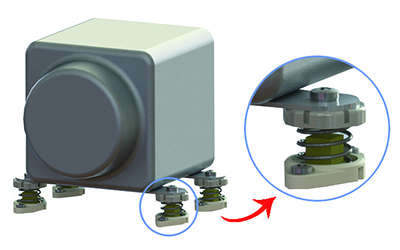

コンプレッサーでの使用例

本製品を振動発生源/振動を嫌う装置と取付ベースとの間に挟んで使用します。

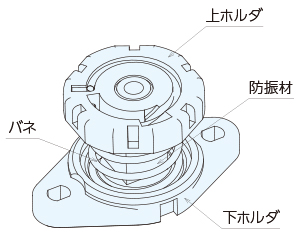

下ホルダの固定

・M3のネジを2本を使って固定してください。

・締め付けトルクは標準0.3N・m、最大0.5N・m以下としてください。

上ホルダ固定

・上ホルダの上に装置を載せてください。
・上ホルダが回らないようプライヤなどで押さえ、M4のねじで固定してください。
・上ホルダ側へのねじ込み深さは4.8mm（上ホルダ厚み）以下としてください。
・樹脂に引張り力がかからないよう取付フレーム側の穴径は、φ5.5mm以下（インサートナットが通らない）としてください。
・締め付けトルクは最大0.5N・m以下としてください。

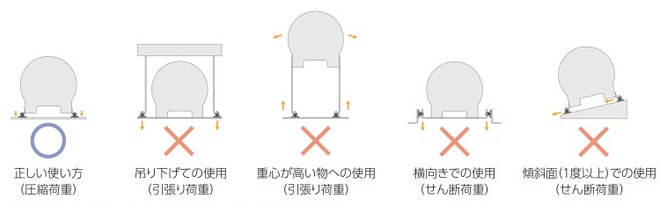

■注意事項

・許容荷重(2.9N～4.9N)範囲内でご使用ください。

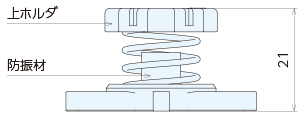

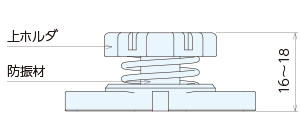

・許容荷重より小さい荷重では、上ホルダと防振材が接触せず、揺れが早く収束しません。
　無負荷時は上ホルダと防振材は接触していません。

・許容荷重より大きな力が加わる機器には使用できません。
・防振材も耐久性・耐候性に優れていますので、長期間交換等必要がありません。
・酸および塩基に対する耐久性は、濃度との関連を考慮してください。
・一部の溶剤については耐薬品性が劣る場合がございますので、溶液に対する耐久性、耐薬品性をご確認ください。
・強酸、強アルカリに対しては耐久性がありませんので、そのような環境では使用できません。

・上部プレート全面に均等に荷重が掛るように設置してください。
・吊り下げての使用など、防振マウントに引張荷重がかからないように設置してください。
・重心が高い物を狭い位置で支えると引張荷重がかかりますので、幅広く支持するようにしてください。
・横向きでの使用はできません。
・1度以上の傾斜面での使用はお止めください。
・振動周波数がマウントの固有振動数の√2倍以下の場合には、振動が増幅します。
・輸送、保管時にも引張り、せん断荷重がかからないようにしてください。
　引張り、せん断荷重がかかるとマウントを破損する場合がございます。

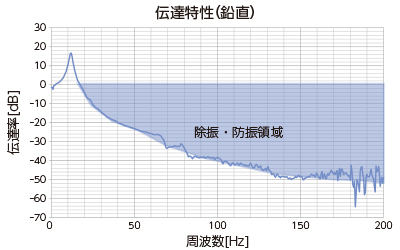

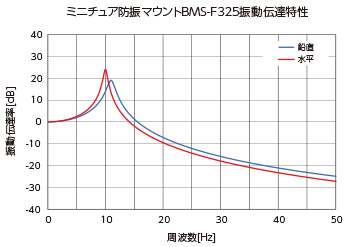

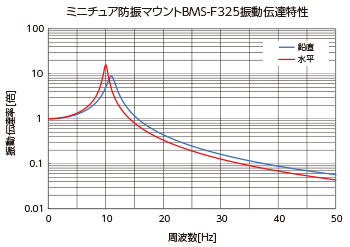

●減衰特性

各特性は次の表とグラフをご確認ください。

※固有振動数は最大の許容荷重を加えた時の計算値です。
　対象振動周波数は除振・防振の対象となる振動周波数です。
　最大の許容荷重を加えた時に鉛直方向の振動が１／２～１／３に低減される周波数を基準にしています。

本製品の修理対応は行っておりません。
破損等がみられる場合は新しいものと交換をしてください。
