【廃番】画像測定機用ジグシステム
E-9915
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | タイプ | 適合測定機 | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 973836 | VMJS202MF | 固定式 | MITUTOYO QVApex202 |
1.5 | 318,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973837 | VMJS202MA | 調整式 | MITUTOYO QVApex202 |
1.6 | 371,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973838 | VMJS202MQ | 着脱式 | MITUTOYO QVApex202 |
2 | 500,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973839 | VMJS302MF | 固定式 | MITUTOYO QVApex302 |
1.9 | 337,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973840 | VMJS302MA | 調整式 | MITUTOYO QVApex302 |
1.6 | 389,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973841 | VMJS302MQ | 着脱式 | MITUTOYO QVApex302 |
2 | 505,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973842 | VMJS404MF | 固定式 | MITUTOYO QVApex404 |
3.4 | 381,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973843 | VMJS404MA | 調整式 | MITUTOYO QVApex404 |
3 | 435,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973844 | VMJS404MQ | 着脱式 | MITUTOYO QVApex404 |
2.9 | 540,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973845 | VMJS606MF | 固定式 | MITUTOYO QVApex606 |
7.2 | 444,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973846 | VMJS606MA | 調整式 | MITUTOYO QVApex606 |
5.9 | 497,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973847 | VMJS606MQ | 着脱式 | MITUTOYO QVApex606 |
4.8 | 590,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973848 | VMJS20EMF | 固定式 | MITUTOYO QVE200 |
1.5 | 318,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973849 | VMJS20EMA | 調整式 | MITUTOYO QVE200 |
1.4 | 371,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973850 | VMJS20EMQ | 着脱式 | MITUTOYO QVE200 |
1.7 | 500,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973851 | VMJS25EMF | 固定式 | MITUTOYO QVE250 |
1.7 | 337,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973852 | VMJS25EMA | 調整式 | MITUTOYO QVE250 |
1.6 | 389,000 | 廃番 | お問合わせ | 追加 |
|
|
| 973853 | VMJS25EMQ | 着脱式 | MITUTOYO QVE250 |
1.9 | 505,000 | 廃番 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | H |
|---|---|---|---|---|---|---|---|---|
| 973836 | VMJS202MF | 287 | 304 | 20 | 20 | 200 | 43.5 | |
| 973837 | VMJS202MA | 287 | 264 | 20 | 20 | 200 | 43.5 | |
| 973838 | VMJS202MQ | 287 | 264 | 20 | 20 | 200 | 43.5 | |
| 973839 | VMJS302MF | 387 | 304 | 20 | 20 | 235.5 | 108 | |
| 973840 | VMJS302MA | 300 | 255 | 20 | 20 | 240 | 35 | |
| 973841 | VMJS302MQ | 279 | 264 | 20 | 20 | 202.5 | 33 | |
| 973842 | VMJS404MF | 400 | 500 | 20 | 20 | 400 | 87 | |
| 973843 | VMJS404MA | 400 | 470 | 20 | 20 | 338.5 | 34.5 | |
| 973844 | VMJS404MQ | 430 | 355 | 20 | 20 | 363.5 | 23.5 | |
| 973845 | VMJS606MF | 698 | 791 | 20 | 20 | 542.5 | 90.5 | |
| 973846 | VMJS606MA | 600 | 720 | 20 | 20 | 539.5 | 34.5 | |
| 973847 | VMJS606MQ | 690 | 432 | 20 | 20 | 600 | 45 | |
| 973848 | VMJS20EMF | 302 | 294 | 20 | 20 | 200 | 51 | |
| 973849 | VMJS20EMA | 262 | 254 | 20 | 20 | 200 | 31 | |
| 973850 | VMJS20EMQ | 262 | 254 | 20 | 20 | 200 | 31 | |
| 973851 | VMJS25EMF | 302 | 344 | 20 | 20 | 200 | 51 | |
| 973852 | VMJS25EMA | 262 | 304 | 20 | 20 | 200 | 31 | |
| 973853 | VMJS25EMQ | 262 | 304 | 20 | 20 | 200 | 31 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| 【廃番】画像測定機用ジグシステム | ベース：本体/アルミ セットプレート：アクリル ワークストッパーS型・V型・W型：SUS ワーククランパホルダーベースS型・L型：SUS ワーククランパホルダーバーS型・L型：SUS クランプスプリングバーS型・L型：SUS パーツスタンド：本体/アルミ |
特長
-
[固定式]
段取り短縮機能の基本を中心にお使いいただけます。最もローコストです。
[調整式]
測定機の補正をできるだけ少なくするための調整ができます。
[Q-ロック式]
ワークの段取りが機外で行え、稼働率の飛躍的向上に貢献します。
[システム構成および材質]
ベース(本体：アルミ)-1式
セットプレート(アクリル)-1枚(VMJS404M,606Mは2枚)
ワークストッパーS型・V-1型・V-2型・W-1型・W-2型(SUS)-各5個
ワーククランパホルダーベースS型・L型(SUS)-各10個
ワーククランパホルダーベースS型・L型(SUS)-各5個
ワーククランパホルダーバーS型・L型(SUS)-各5個
クランプスプリングバーLS型・LL型・SS型・SL型(SUS)-各5個
パーツスタンド(本体：アルミ)-1個
■測定機のテーブル上にセットして利用します。
■種々の検査機に対応し、検査機の増設・機種変更時も、ほとんどのパーツが利用でき無駄になりません。
■ローコストの固定式・１軸固定の検査が可能となる調整式・機外段取りで稼働率向上に貢献するQ-ロック式から選べます。
■サイズのカスタムメイドが容易にできます。
■ワークの形状に合わせて、ストッパー・クランプが容易に設定できます。
■水平、垂直兼用ホルダーにより、レールに入替えるだけでクランプ方向の設定ができます。
■クランプスプリングバホルダーへのセットが容易にできます。
■セットプレートのカスタマイズにより多数個取りの自動検査が可能になります。

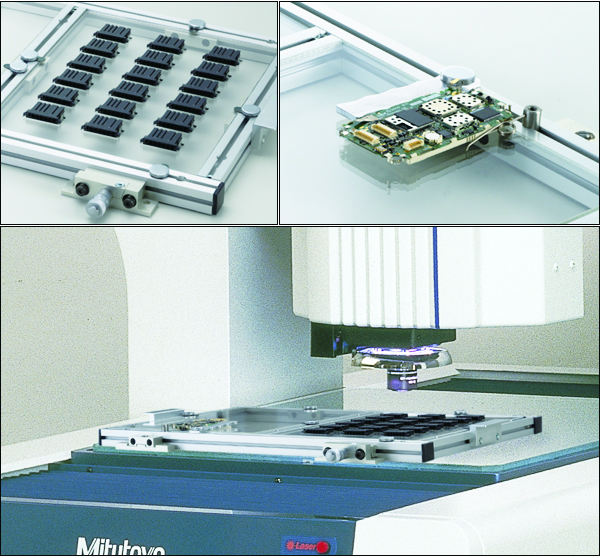

使用例・使用説明
システム構成および材質
| 部品名 | 材質 | VMLS202M,302M,20EM,25EM | VMJS404M,606M |
| ベース | 本体：アルミ | 1式 | 1式 |
| セットプレート | アクリル | 1枚 | 2枚 |
| ワークストッパー Ｓ型、V型、W型 |
SUS | 各2個 | 各4個 |
| ワーククランパーホルダーベース Ｓ型、Ｌ型 |
SUS | 各4個 | 各8個 |
| ワーククランパーホルダーバー Ｓ型、Ｌ型 |
SUS | 各4個 | 各6個 |
| クランプスプリングバー Ｓ型、Ｌ型 |
SUS | 各4個 | 各10個 |
| パーツスタンド | 本体：アルミ | 1個 | 1個 |
