RoHS対応

アライニンググリップパッド

E-9782

  • アライニンググリップパッド PIC1
  • アライニンググリップパッド PIC2
  • アライニンググリップパッド PIC3
  • アライニンググリップパッド PIC4

  • アライニンググリップパッド PIC1

  • アライニンググリップパッド PIC2

  • アライニンググリップパッド PIC3

  • アライニンググリップパッド PIC4

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-
No.		 No. ネジ径 全高 外径 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
フラット 951100 AGP1012F M4x0.7 12 10 6 7,700 在庫 在庫△ 追加 DL
フラット 951101 AGP1025F M4x0.7 25 10 13 7,700 在庫 在庫〇 追加 DL
フラット 951102 AGP1316F M5x0.8 16 13 12 8,500 在庫 お問合わせ 追加 DL
フラット 951103 AGP1325F M5x0.8 25 13 21 8,500 在庫 在庫△ 追加 DL
フラット 951104 AGP1722F M6x1.0 22 17 31 12,400 在庫 在庫〇 追加 DL
フラット 951105 AGP1924F M8x1.25 24 19 43 13,900 在庫 お問合わせ 追加 DL
フラット 951106 AGP2428F M10x1.5 28 24 72 14,700 在庫 在庫△ 追加 DL
フラット 951107 AGP3030F M12x1.75 30 30 128 17,000 在庫 在庫△ 追加 DL
フラット 951108 AGP3636F M12x1.75 36 36 235 21,600 在庫 在庫△ 追加 DL
グリップ 951109 AGP1012G M4x0.7 12 10 6 14,700 在庫 在庫〇 追加 DL
グリップ 951110 AGP1025G M4x0.7 25 10 13 15,600 在庫 在庫〇 追加 DL
グリップ 951111 AGP1316G M5x0.8 16 13 12 16,400 在庫 在庫〇 追加 DL
グリップ 951112 AGP1325G M5x0.8 25 13 21 16,800 在庫 在庫〇 追加 DL
グリップ 951113 AGP1722G M6x1.0 22 17 31 24,000 在庫 在庫△ 追加 DL
グリップ 951114 AGP1924G M8x1.25 24 19 43 25,900 在庫 在庫△ 追加 DL
グリップ 951115 AGP2428G M10x1.5 28 24 72 27,300 在庫 在庫〇 追加 DL
グリップ 951116 AGP3030G M12x1.75 30 30 128 31,100 在庫 お問合わせ 追加 DL
グリップ 951117 AGP3636G M12x1.75 36 36 235 39,800 在庫 在庫△ 追加 DL
真鍮 951127 AGP1722S M6x1.0 22 17 27 17,500 在庫 お問合わせ 追加 DL
真鍮 951128 AGP1924S M8x1.25 24 19 37 19,400 在庫 お問合わせ 追加 DL
真鍮 951129 AGP2428S M10x1.5 28 24 61 20,500 在庫 お問合わせ 追加 DL
真鍮 951130 AGP3030S M12x1.75 30 30 109 22,900 在庫 お問合わせ 追加 DL
真鍮 951131 AGP3636S M12x1.75 36 36 205 27,100 在庫 お問合わせ 追加 DL
樹脂 951118 AGP1012J M4x0.7 12 10 5 13,300 在庫 在庫△ 追加 DL
樹脂 951119 AGP1025J M4x0.7 25 10 12 13,600 在庫 在庫△ 追加 DL
樹脂 951120 AGP1316J M5x0.8 16 13 11 14,700 在庫 在庫〇 追加 DL
樹脂 951121 AGP1325J M5x0.8 25 13 20 15,200 在庫 在庫△ 追加 DL
樹脂 951122 AGP1722J M6x1.0 22 17 27 22,600 在庫 在庫〇 追加 DL
樹脂 951123 AGP1924J M8x1.25 24 19 37 24,500 在庫 在庫△ 追加 DL
樹脂 951124 AGP2428J M10x1.5 28 24 61 26,100 在庫 在庫〇 追加 DL
樹脂 951125 AGP3030J M12x1.75 30 30 109 29,000 在庫 お問合わせ 追加 DL
樹脂 951126 AGP3636J M12x1.75 36 36 205 34,500 在庫 在庫△ 追加 DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-
No.		 No. A（並目） B C D E F G
951100 AGP1012F M4x0.7 12 10 6 3.5 1.5 1.6
951101 AGP1025F M4x0.7 25 10 6 9 1.5 1.6
951102 AGP1316F M5x0.8 16 13 8.5 6.5 1.5 2.3
951103 AGP1325F M5x0.8 25 13 8.5 9 1.5 2.3
951104 AGP1722F M6x1.0 22 17 10 7.5 4 2.3
951105 AGP1924F M8x1.25 24 19 12 8.5 4 3
951106 AGP2428F M10x1.5 28 24 16 9 4 3
951107 AGP3030F M12x1.75 30 30 20 8.5 4 3
951108 AGP3636F M12x1.75 36 36 25 12 4 3
951109 AGP1012G M4x0.7 12 10 6 3.5 1.5 1.6
951110 AGP1025G M4x0.7 25 10 6 9 1.5 1.6
951111 AGP1316G M5x0.8 16 13 8.5 6.5 1.5 2.3
951112 AGP1325G M5x0.8 25 13 8.5 9 1.5 2.3
951113 AGP1722G M6x1.0 22 17 10 7.5 4 2.3
951114 AGP1924G M8x1.25 24 19 12 8.5 4 3
951115 AGP2428G M10x1.5 28 24 16 9 4 3
951116 AGP3030G M12x1.75 30 30 20 8.5 4 3
951117 AGP3636G M12x1.75 36 36 25 12 4 3
951127 AGP1722S M6x1.0 22 17 10 7.5 4 2.3
951128 AGP1924S M8x1.25 24 19 12 8.5 4 3
951129 AGP2428S M10x1.5 28 24 16 9 4 3
951130 AGP3030S M12x1.75 30 30 20 8.5 4 3
951131 AGP3636S M12x1.75 36 36 25 12 4 3
951118 AGP1012J M4x0.7 12 10 6 3.5 1.5 1.6
951119 AGP1025J M4x0.7 25 10 6 9 1.5 1.6
951120 AGP1316J M5x0.8 16 13 8.5 6.5 1.5 2.3
951121 AGP1325J M5x0.8 25 13 8.5 9 1.5 2.3
951122 AGP1722J M6x1.0 22 17 10 7.5 4 2.3
951123 AGP1924J M8x1.25 24 19 12 8.5 4 3
951124 AGP2428J M10x1.5 28 24 16 9 4 3
951125 AGP3030J M12x1.75 30 30 20 8.5 4 3
951126 AGP3636J M12x1.75 36 36 25 12 4 3

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
アライニンググリップパッド AGP1012F～1924F
本体：SCM440
ボール･先端：SKH51
AGP2428F～3636F
本体：SCM440
ボール：SUS440
先端：SKH51
AGP1012G～1924G
本体：SCM440
ボール･先端：SKH51
AGP2428G～3636G
本体：SCM440
ボール：SUS440
先端：超硬
AGP1722S～3636S
本体：SCM440
ボール：SUS440
先端：真鍮
AGP1012J～1924J
本体：SCM440
ボール･先端：ポリアセタール
AGP2428J～AGP3636J
本体：SCM440
ボール：SUS440
先端：ポリアセタール		 AGP1012F～1924F
本体：焼入(HRC35-40)
ボール：焼入(HRC60-62)
AGP2428F～3636F
本体：焼入(HRC35-40)
先端：焼入(HRC60-62)
AGP1012G～1924G
本体：焼入(HRC35-40)
ボール：焼入(HRC60-62)
AGP2428G～3636G
本体：焼入(HRC35-40)
AGP1722S～3636S
本体：焼入(HRC35-40)
AGP1012J～1924J
本体：焼入(HRC35-40)
AGP2428J～AGP3636J
本体：焼入(HRC35-40)		 AGP1012F～1924F
本体：黒染め(四三酸化鉄被膜)
先端：黒染め(四三酸化鉄被膜)
AGP2428F～3636F
本体：黒染め(四三酸化鉄被膜)
先端：黒染め(四三酸化鉄被膜)
AGP1012G～1924G
本体：黒染め(四三酸化鉄被膜)
先端：黒染め(四三酸化鉄被膜)
AGP2428G～3636G
本体：黒染め(四三酸化鉄被膜)
先端：黒染め(四三酸化鉄被膜)
AGP1722S～3636S
本体：黒染め(四三酸化鉄被膜)
AGP1012J～1924J
本体：黒染め(四三酸化鉄被膜)
AGP2428J～AGP3636J
本体：黒染め(四三酸化鉄被膜)

特長

■ボールは10°までフレキシブルに回転。傾斜面でも確実にクランプします。

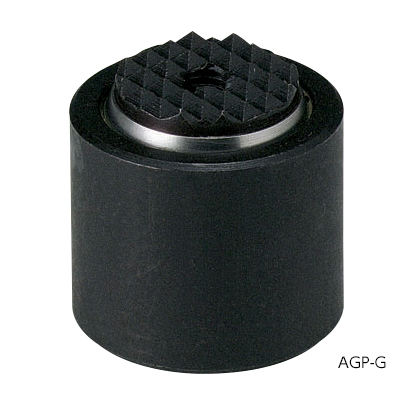

■先端は、フラット(AGP-F)・グリップ(AGP-G)・真鍮(AGP-G)・樹脂(AGP-J)の4種類よりお選び頂けます。

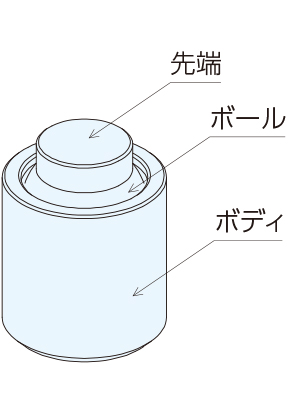

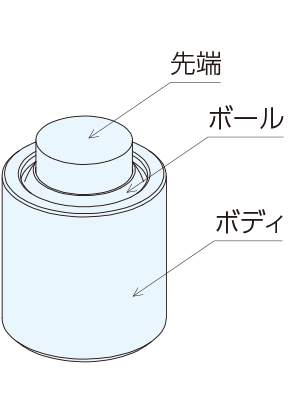

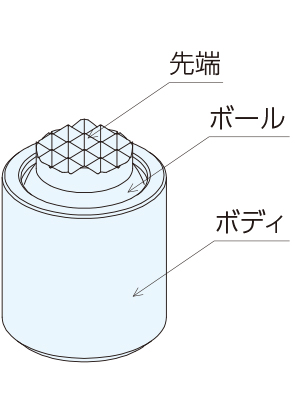

構成図

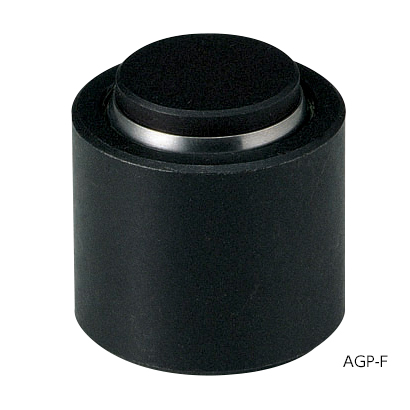

AGP-F

AGP-G

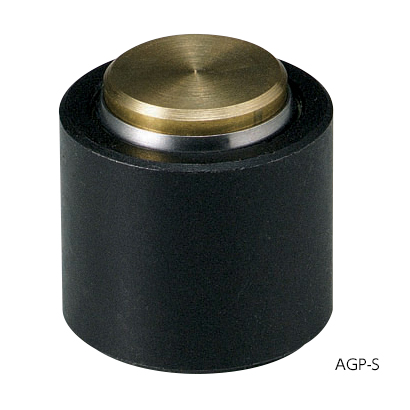

AGP-S

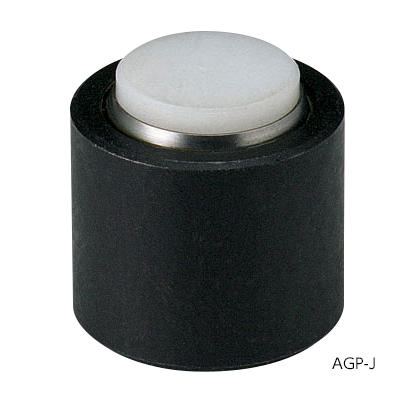

AGP-J

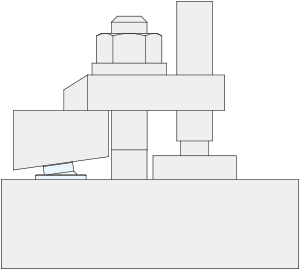

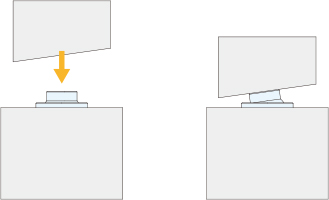

使用例

マシニング加工のクランプアタッチメントとしてご使用いただけます。

先端にワークを当てるとワークの傾斜に応じてボールが回転します。



使用方法

アライニンググリップパッドにワークを当てご使用ください。



取付方法

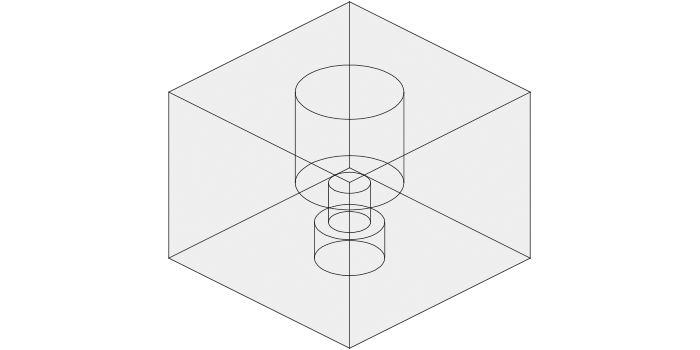

  • 寸法表を参考にジグに取付穴を加工してください。

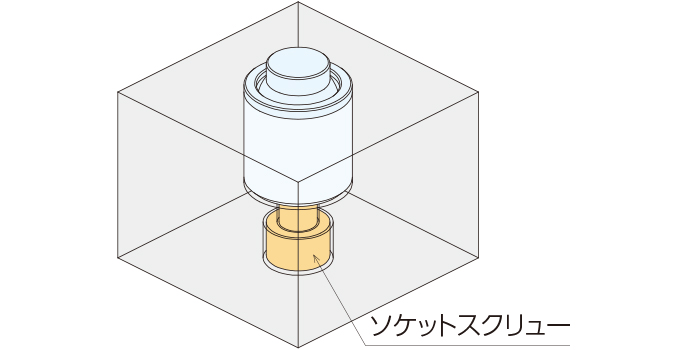

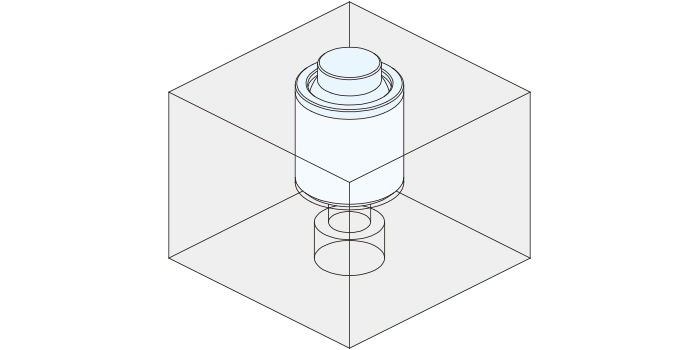

  • アランインググリップパッドを取り付けてください。



  • 取り付けに必要なソケットスクリュー等は別途ご用意ください。



修理対応

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
