RoHS対応

【廃番】シーソーサイドクランプ

E-9779

  • 9779.jpg
  • 9779.jpg

仕様・価格 【標準ジョウ・T溝タイプ】

オーダー
適合
T溝
最大操作
トルク
N・m
最大
締付力
kN
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950978 SSCT10 10 3 3.5 0.37 30,400 廃番 お問合わせ 追加 DL DL
950982 SSCT14 14 6 5 1.03 41,500 廃番 お問合わせ 追加 DL DL
950984 SSCT16 16 6 5 1.04 42,000 廃番 お問合わせ 追加 DL DL
950985 SSCT18 18 7 8 1.75 45,300 廃番 お問合わせ 追加 DL DL
950986 SSCT20 20 7 8 1.75 46,100 廃番 お問合わせ 追加 DL DL
950987 SSCT22 22 7 8 1.83 46,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B D E F G I J M(並目)
950978 SSCT10 32 30 27 2.5 25 32 36 13.5 M8X1.25X20
950982 SSCT14 45 44.5 37 3.8 41 45 58 21 M12X1.75X30
950984 SSCT16 45 44.5 37 3.8 41 45 58 21 M12X1.75X30
950985 SSCT18 65 50.5 48 4.5 40 65 64.5 26.5 M16X2X35
950986 SSCT20 65 50.5 48 4.5 40 65 64.5 26.5 M16X2X35
950987 SSCT22 65 50.5 48 4.5 40 65 64.5 31.5 M16X2X35

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】シーソーサイドクランプ ベース:SCM435
ジョウ:SCM440
ベース:焼入HRC40
ジョウ:焼入HRC50
黒染め

使用例・使用説明

使用方法

アンクランプの状態で六角穴付ボルトを締め、クランプを固定してください。(セッティング)

クランピングスクリューをスパナで回すことでワークをクランプ・アンクランプすることができます。

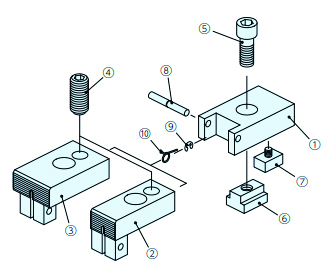

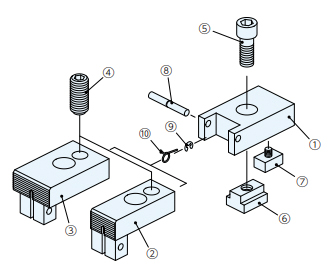

部品構成

  部品構成
ベース
スリムジョウ
標準ジョウ
クランピングスクリュー
六角穴付ボルト
Tスロットナット(T溝タイプのみ)
ガイドブロック(T溝タイプのみ)
平行ピン
E型止め輪
ねじりコイルばね



その他製品情報

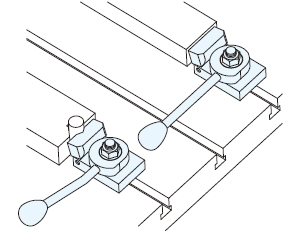

使用例

特長

ワークの浮き上がり防止 ジョウのタイプは2種類

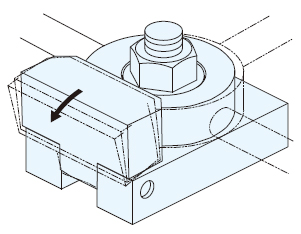

下方向に締付けるため、ワークの浮き上がりを防げます。 フラットジョウ(F)は、面・線でクランプしたい時にVジョウ(V)は丸物のクランプに最適です。

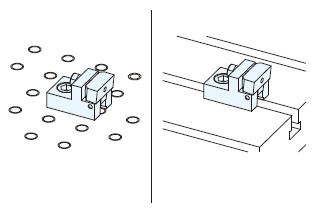

締付方法が選べます Tスロットナット仕様で、T溝・タップ穴、どちらにも使用できます。

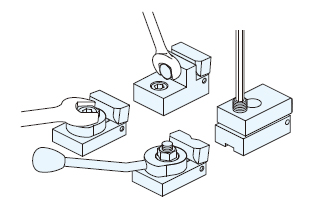

ハンドル操作・スパナ・レンチ、お客様の工具で選べます。
