【廃番】スクリューダウンクランプ

E-9776

仕様・価格　VジョウT溝タイプ

選択	オーダー №	№	適合 T溝巾	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	適合 T溝巾	最大操作トルク N・m	最大締付力 kN	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	951179	SDCT10V	10	3	2	0.3	29,600	廃番	お問合わせ	追加
	951181	SDCT14V	14	5	3	0.9	31,400	廃番	お問合わせ	追加
	951183	SDCT16V	16	5	3	0.9	32,800	廃番	お問合わせ	追加
	951185	SDCT18V	18	7.5	5	0.9	32,200	廃番	お問合わせ	追加
	951187	SDCT20V	20	7.5	5	0.9	33,200	廃番	お問合わせ	追加
	951189	SDCT22V	22	7.5	5	0.9	33,700	廃番	お問合わせ	追加

寸法図・サイズ表

選択	オーダー №	№	A	B	D	E	F	I	J	M（並目）
	951179	SDCT10V	32	30.6	10	3	42	33.5	8.5	M8x1.25x15
	951181	SDCT14V	48	46.4	17	5	56.5	48	20.5	M12x1.75x30
	951183	SDCT16V	48	46.4	17	5	56.5	48	20.5	M12x1.75x30
	951185	SDCT18V	48	46.4	17	5	56.5	48	24.5	M16x2x30
	951187	SDCT20V	48	46.4	17	5	56.5	48	29.5	M16x2x35
	951189	SDCT22V	48	46.4	17	5	56.5	48	34.5	M16x2x40

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
【廃番】スクリューダウンクランプ	ベース：SCM435 ジョウ：SCM440	ベース：焼入HRC40 ジョウ：焼入HRC50	黒染め

使用例・使用説明

使用例

特長

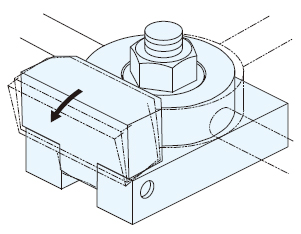

ワークの浮き上がり防止	ジョウのタイプは２種類
下方向に締付けるため、ワークの浮き上がりを防げます。	フラットジョウ(F)は、面・線でクランプしたい時にVジョウ(V)は丸物のクランプに最適です。


締付方法が選べます	Ｔスロットナット仕様で、Ｔ溝・タップ穴、どちらにも使用できます。
ハンドル操作・スパナ・レンチ、お客様の工具で選べます。	Ｔスロットナット仕様で、Ｔ溝・タップ穴、どちらにも使用できます。

使用方法

六角穴付ボルトを締め、クランプを固定してください。（セッティング）
六角ボルトをスパナで回すことでワークをクランプ・アンクランプすることができます。

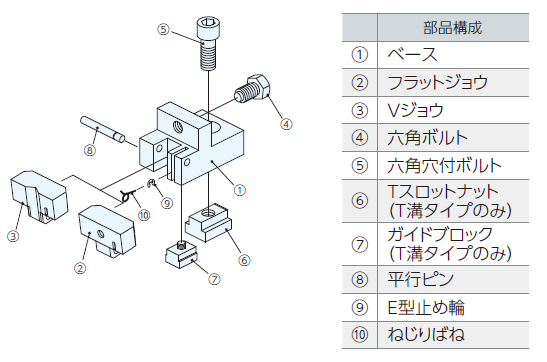

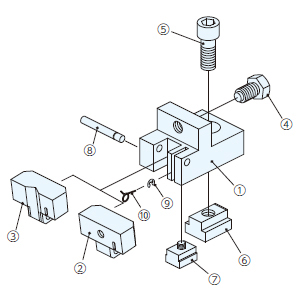

部品構成

注意事項

六角ボルトの締付には、一般的なスパナをご使用ください。
ソケット式のスパナは、ベースと干渉する恐れがあります。
