スラストパッド（SGB)|株式会社ナベヤ

選択	オーダーNo	No.	適合スラブスクリュー	質量g	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo	No.	適合スラブスクリュー	質量g	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	962368	SGB15P	SGB-08	1	360	在庫	在庫〇	追加
	962369	SGB18P	SGB-10	2	380	在庫	在庫〇	追加
	962370	SGB21P	SGB-12	2.4	420	在庫	在庫〇	追加

オーダーNo	No.	適合スラブスクリュー	A	B	C	D	E
962368	SGB15P	SGB-08	15	7.6	8.6	6.1	2.5
962369	SGB18P	SGB-10	18	9.2	10.8	7.8	2.5
962370	SGB21P	SGB-12	21	10	12.8	9.4	3

名称	材質
スラストパッド(SGB)	ポリアセタール

■グラブスクリュー(SGB)とセットでご使用ください。
■ワークの表面が不均一あるいは、傾いている場合などに効果的です。
■パッドはポリアセタール製のため、傷のつきやすいワークに最適です。
■約15°までフレキシブルに回転し、傾斜面でも確実にクランプします。

マシニング加工のストッパ用アタッチメントとしてご使用いただけます。

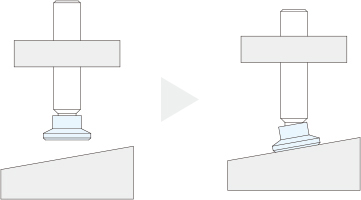

傾斜面のワークに対して、あたり面が倣って押さえます。

●グラブスクリューと組み合わせて使用する場合

ワークをスラストパッドに当てる若しくは、グラブスクリューを回し、スラストパッドをワークに当ててください。

■注意事項

スイベル角度以内でご使用ください。

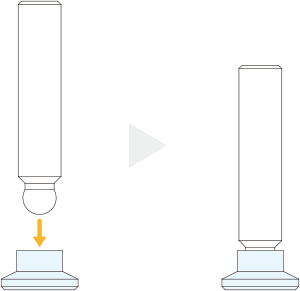

グラブスクリュー(SGB)をスラストパッド(SGB)に真っすぐ押し込みます。

当製品の修理は行っておりません。

異常がみられる場合は、交換をしてください。

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
