【廃番】両面加工用イケール

E-9759

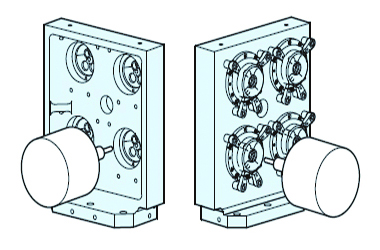

  • 【廃番】両面加工用イケール PIC1

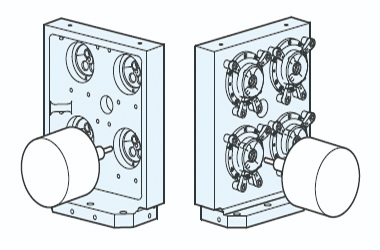

  • 【廃番】両面加工用イケール PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース寸法 ポスト巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
940845 TBW400 400 240 100 140 530,000 廃番 お問合わせ 追加 DL DL
940846 TBW500 500 300 150 220 640,000 廃番 お問合わせ 追加 DL DL
940847 TBW630 630 380 200 370 915,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T U 取付穴径 取付穴数
940845 TBW400 400 240 500 600 100 70 45 160 40 145 110 145 0.01/500 0.01/300 0.05 35 - 25 320 360 φ60 φ18 6
940846 TBW500 500 300 600 700 150 75 50 200 50 175 150 175 0.01/500 0.01/300 0.05 35 35 25 370 420 φ60 φ18 6
940847 TBW630 630 380 750 800 200 90 50 250 65 215 200 215 0.01/500 0.01/300 0.05 45 40 30 430 500 φ60 φ18 6

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】両面加工用イケール FC250 焼鈍 塗装(黒皮部)

特長

■両面から(表裏)加工を施すワークに最適です。
■ケーシング・アルミ押出し用金型など同芯度を必要とする加工に便利です。
■使用面は、ワークに合わせセルフカッティングを行なってください。


[付属品]
アイボルト

※お客様の仕様に合わせた特殊品も承ります。
