ボールポイントジャッキ

E-9748

仕様/価格

オーダーNo. No. 最大高 最小高 耐荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
958008 BPJ70 70 56 30 0.95 20,200 在庫 在庫〇 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H(細目)
958008 BPJ70 70 56 60 30.5 15 41 R10 M39x3

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ボールポイントジャッキ 本体、スクリュー:S45C
ボール:SCM435
本体、スクリュー:焼入(HRC30~40)
ボール:焼入
本体、スクリュー:黒染め(四三酸化鉄被膜)

特長

■ワークの面粗度に合わせた支持・サポート
黒皮面の受けで高さのバラつきを低減できるように、受け部をボール形状にしています。
■微細な高さ調整が可能
スクリューが細目のため、重量のあるワークも高さを微細に調整できます。

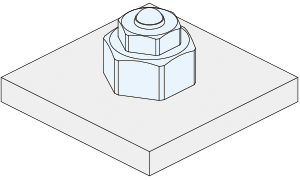

構成図

使用例

設置したワークを必要な高さに調整し支持・サポートする製品です。
ワークの高さの位置決めなどにご使用いただけます。

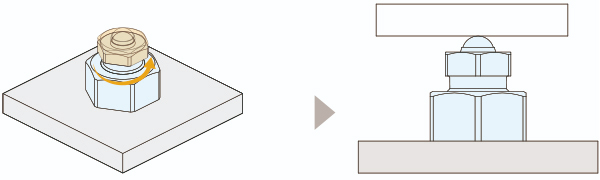

使用方法

ボールポイントジャッキの高さを調整し、ワークを先端に当て、搭載してください。



取付方法

テーブルやジグテーブルにボールポイントジャッキを設置してください。







注意事項

ストローク範囲内でご使用ください。
許容荷重以内でご使用ください。

修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
