【廃番】皿ビス
E-9697
仕様/価格（1本価格）
| オーダー No. |
No. | ネジ径 （並目） |
全長 | 質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 938326 | 11408-BM410 | M4x0.7 | 10 | 1 | 80 | 廃番 | お問合わせ | 追加 |
|
|
| 938327 | 11408-BM414 | M4x0.7 | 14 | 1 | 80 | 廃番 | お問合わせ | 追加 |
|
|
| 938328 | 11408-BM416 | M4x0.7 | 16 | 2 | 80 | 廃番 | お問合わせ | 追加 |
|
|
| 938330 | 11408-BM614 | M6x1.0 | 14 | 3 | 100 | 廃番 | お問合わせ | 追加 |
|
|
| 938331 | 11408-BM620 | M6x1.0 | 20 | 5 | 100 | 廃番 | お問合わせ | 追加 |
|
|
| 938332 | 11408-BM625 | M6x1.0 | 25 | 5 | 100 | 廃番 | お問合わせ | 追加 |
|
|
| 938329 | 11408-BM816 | M8x1.25 | 16 | 6 | 100 | 廃番 | お問合わせ | 追加 |
|
|
| 938333 | 11408-BM820 | M8x1.25 | 20 | 7 | 100 | 廃番 | お問合わせ | 追加 |
|
|

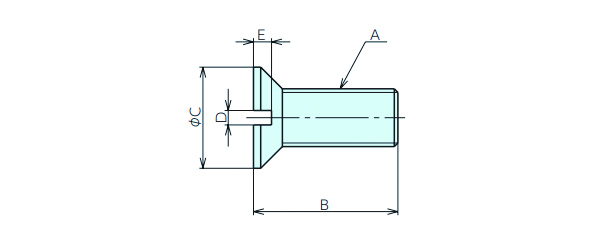

寸法図・サイズ表
| 選択 | オーダー No. |
No. | A（並目） | B | C | D | E |
|---|---|---|---|---|---|---|---|
| 938326 | 11408-BM410 | M4x0.7 | 10 | 8 | 1 | 0.9 | |
| 938327 | 11408-BM414 | M4x0.7 | 14 | 8 | 1 | 0.9 | |
| 938328 | 11408-BM416 | M4x0.7 | 16 | 8 | 1 | 0.9 | |
| 938330 | 11408-BM614 | M6x1.0 | 14 | 11 | 1.6 | 1.8 | |
| 938331 | 11408-BM620 | M6x1.0 | 20 | 11 | 1.6 | 1.8 | |
| 938332 | 11408-BM625 | M6x1.0 | 25 | 11 | 1.6 | 1.8 | |
| 938329 | 11408-BM816 | M8x1.25 | 16 | 16 | 1.6 | 1.8 | |
| 938333 | 11408-BM820 | M8x1.25 | 20 | 14 | 2 | 2.5 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】皿ビス | S45C | 焼入HRC30±5 | 黒染め |
