【廃番】ジャッキスクリュー11414
E-9695
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | ネジ径 | 首下長 | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||
| 938314 | 11414-M8x25 | M8 | 25 | 40 | 3,710 | 廃番 | お問合わせ | 追加 |
|
|
| 938315 | 11414-M8x30 | M8 | 30 | 45 | 3,710 | 廃番 | お問合わせ | 追加 |
|
|
| 938316 | 11414-M8x40 | M8 | 40 | 50 | 4,030 | 廃番 | お問合わせ | 追加 |
|
|
| 938317 | 11414-M12x40 | M12 | 40 | 110 | 4,090 | 廃番 | お問合わせ | 追加 |
|
|
| 938318 | 11414-M12x50 | M12 | 50 | 120 | 4,090 | 廃番 | お問合わせ | 追加 |
|
|
| 938319 | 11414-M12x60 | M12 | 60 | 125 | 5,990 | 廃番 | お問合わせ | 追加 |
|
|

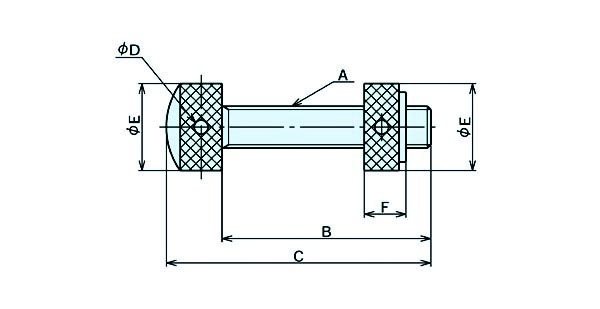

寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 938314 | 11414-M8x25 | M8 | 25 | 37 | 3 | 18 | 8 | |
| 938315 | 11414-M8x30 | M8 | 30 | 42 | 3 | 18 | 8 | |
| 938316 | 11414-M8x40 | M8 | 40 | 52 | 3 | 18 | 8 | |
| 938317 | 11414-M12x40 | M12 | 40 | 56 | 4 | 25 | 12 | |
| 938318 | 11414-M12x50 | M12 | 50 | 66 | 4 | 25 | 12 | |
| 938319 | 11414-M12x60 | M12 | 60 | 76 | 4 | 25 | 12 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】ジャッキスクリュー11414 | S45C | 焼入 | 黒染め |
使用例
