【廃番】ドリルサポート(調整型)

E-9684

  • 9684.jpg

  • 9684.jpg

仕様/価格

オーダーNo. No. 適合ボルト 全長 全高 全巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938241 11289-10110 M8 74 34 - 40 32 0.32 13,300 廃番 お問合わせ 追加 DL DL
938242 11289-10200 M8 92 40 - 46 50 0.74 16,600 廃番 お問合わせ 追加 DL DL
938243 11289-20110 M12 94 38 - 46 32 0.33 13,300 廃番 お問合わせ 追加 DL DL
938244 11289-20200 M12 111 44 - 52 50 0.8 19,200 廃番 お問合わせ 追加 DL DL
938245 11289-20320 M12 123 54 - 62 62 1.18 22,400 廃番 お問合わせ 追加 DL DL

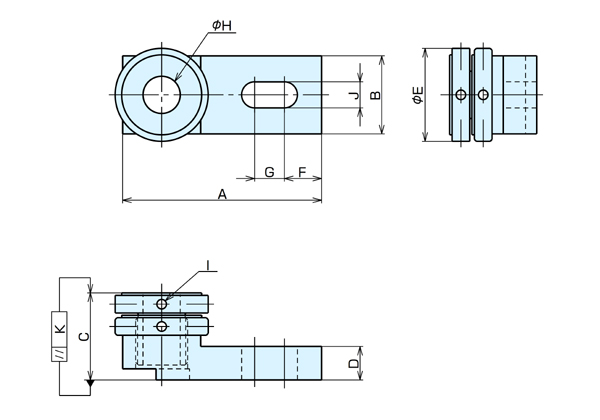

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K
938241 11289-10110 74 26 34 - 40 14 32 15 12 11 4 9 0.15
938242 11289-10200 92 42 40 - 46 14 50 15 12 20 5 9 0.15
938243 11289-20110 94 26 38 - 46 18 32 20 16 11 4 14 0.15
938244 11289-20200 111 42 44 - 52 18 50 20 16 20 5 14 0.15
938245 11289-20320 123 54 54 - 62 18 62 20 16 32 5 14 0.2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ドリルサポート(調整型) S45C 焼入 黒染め
