【廃番】アジャスタブルプレート
E-9679
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C±0.01 | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 938210 | EN412-1500 | 200 | 36 | 35 | 20 | 20 | 8 | 13 | 22 | 14 | M12 | 0.01 | |
| 938211 | EN516-1500 | 250 | 48 | 40 | 25 | 25 | 8 | 17 | 23 | 18 | M16 | 0.01 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】アジャスタブルプレート | SCM420 | 焼入HRC60 | 黒染め |

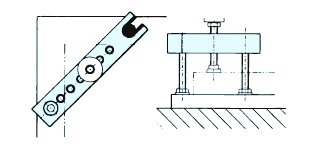

使用例
