RoHS対応

【廃番】アジャスタブルブロック

E-9678

  • 【廃番】アジャスタブルブロック PIC1

  • 【廃番】アジャスタブルブロック PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938208 BT412-1450 78 78 35 1.4 4,900 廃番 お問合わせ 追加 DL DL
938209 BT516-1450 98 98 40 2.5 5,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M
938208 BT412-1450 78 78 35 40 20 19 48 19 40 20 14 M12 48
938209 BT516-1450 98 98 40 50 25 24 60 24 50 25 18 M16 60

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】アジャスタブルブロック SCM420 焼入HRC60 黒染め

特長

■クランプ台用

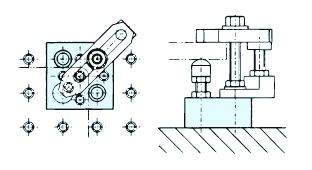

使用例
